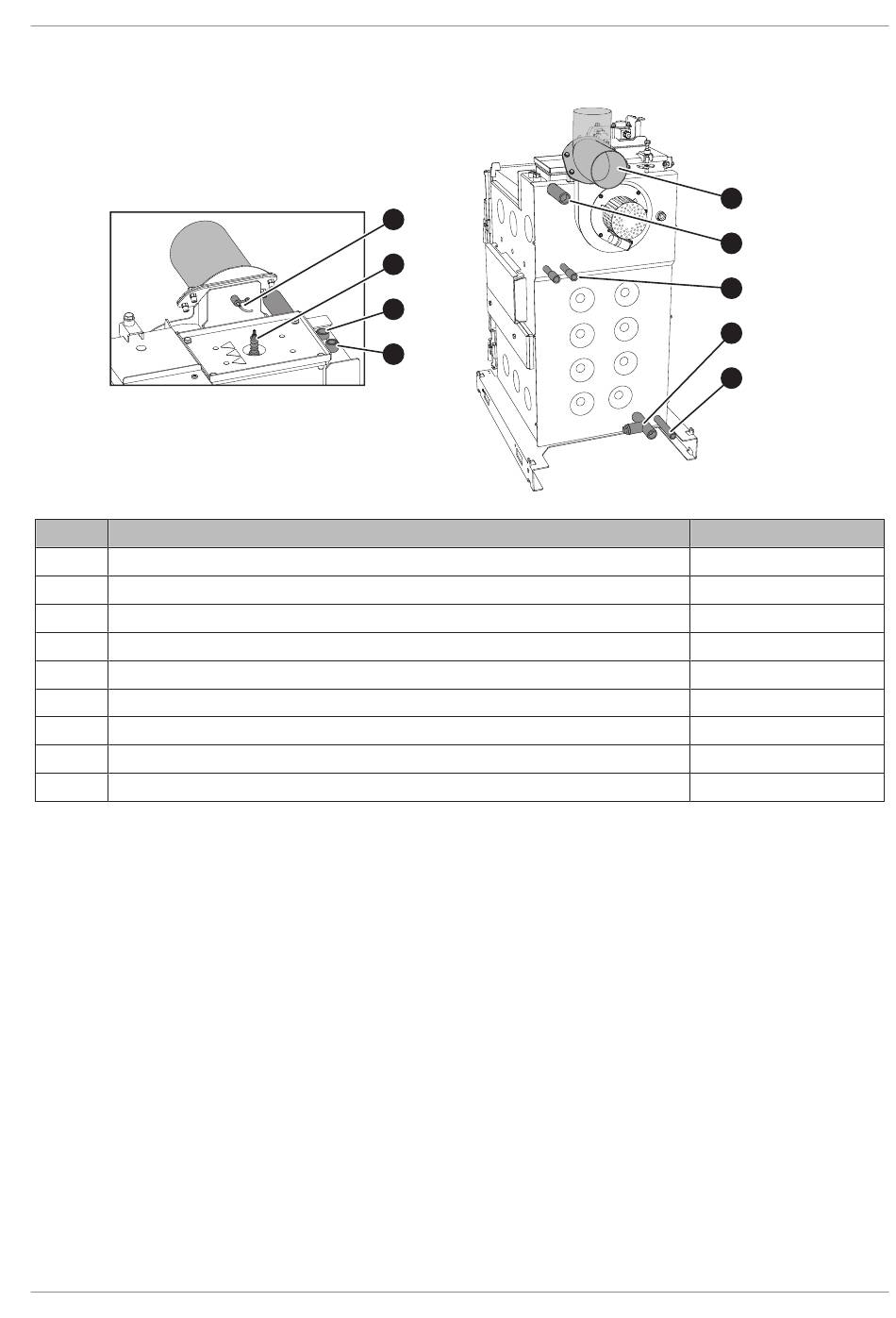

4.2 Komponenten und Anschlüsse
Pos.
1 Anschluss Abgasrohr (Außendurchmesser)
2 Anschluss Kesselvorlauf
3 Anschluss Sicherheits-Wärmetauscher
4 Anschluss Kesselrücklauf bei S1 Turbo F (ESP)
5 Anschluss Entleerung
6 Position für Abgastemperaturfühler
7 Position für Lambdasonde
8 Anschluss Fühler-Tauchhülse der thermischen Ablaufsicherung (bauseits)
9 Position für Kesselfühler und STB-Kapillar (Innendurchmesser)
M2770125_de | Montageanleitung Scheitholzkessel S2 Turbo 15-20 (ESP)
6
7
8
9
Benennung
Technik | 4
1
2
3
4
5
S2 Turbo 15-20 (ESP)
129 mm
1" IG
1/2" IG
1" IG
1/2" IG
-
M18 x 1,5
1/2" IG
16 mm
