Einspeisung

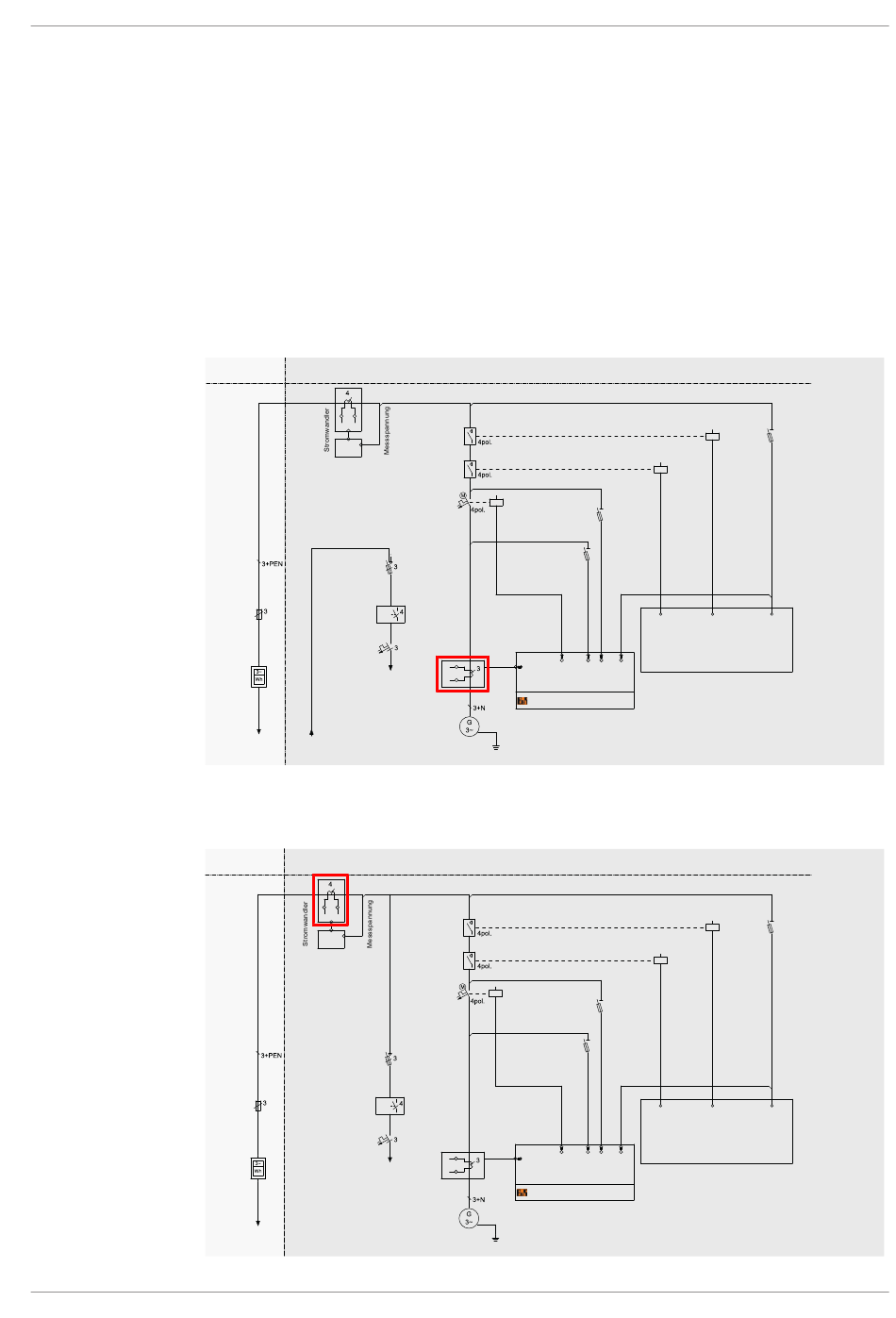

Folgende Stromlaufpläne zeigen eine Übersicht über die bauseits zu erledigenden
Arbeiten:
▪ Anforderung an das Netz: 230/400 V (± 5 %), 50 Hz
▪ Vorsicherung: 160 A, Leitungsquerschnitt entsprechend der Vorsicherung
▪ Erdungssystem: TN-C (Standardausführung), TN-S (optional, Entfall einer Klemme)
▪ Stromzähler zur Erfassung der gelieferten elektrischen Größe
▪ Netz- und Anlagenschutz: Messrelais Schrack universal URNA0345-B (im
Hauptschaltschrank enthalten)
Ausführung der Erzeugungseinheit mit Regelung der elektrischen Nennleistung am
Generator (P=56 kW, Eigenverbrauch der Anlage extern versorgt)
Kunde
SPS
35A NH-
Reitersicherungs-
Lasttrenner
Hauptschalter
160A
STG
Vorsicherung
C6A
Leitungs-
schutzschalter
Zähler
Regelpunkt Generatorklemme
Nennleistung P = 56 kW
Netz Versorgung extern
Ausführung der Erzeugungseinheit mit Regelung der elektrischen Nennleistung am
Netzübergabepunkt (P=50 kW, Eigenverbrauch der Anlage intern versorgt)
Regelpunkt Netzübergabepunkt
Kunde
Nennleistung P = 50 kW
SPS
35A NH-
Reitersicherungs-
Lasttrenner
Hauptschalter
160A
STG
Vorsicherung
C6A
Leitungs-
schutzschalter
Zähler
Netz Versorgung extern
Fröling Holzverstromungsanlage
Generatorschütz 1
Generatorschütz 2
NH-Reitersicherungs-
Kuppelschalter
Lasttrenner
6A
NH-Reitersicherungs-
Lasttrenner
Stromwandler
Messstrom
Synchronisationsmodul
Generator
Fröling Holzverstromungsanlage
Generatorschütz 1
Generatorschütz 2
NH-Reitersicherungs-
Kuppelschalter Lasttrenner
6A
NH-Reitersicherungs-
Lasttrenner
Stromwandler
Messstrom
Synchronisationsmodul
Generator
6A
Generator- Generator- Messspannung
schütz 2 schütz 1
Messspannung
Netz- und Anlagenschutz
6A
Generator- Generator- Messspannung
schütz 2 schütz 1
Messspannung
Netz- und Anlagenschutz
Montage | 5
6A
NH-Reitersicherungs-
Lasttrenner
6A
NH-Reitersicherungs-
Lasttrenner
