AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Die Heizfadenkabel des Leistungstransformators vom
Hochspannungskondensator und vom Magnetron abtrennen.
3. Das HS-Sekundärkabel vom Leistungstransformator
abtrennen.
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Das HS-Kabel B und die Heizfadenkabel des Transformators vom
Magnetron abtrennen.
3. Den Lufteinlasskanal nach links bewegen.
4. Vorsichtig die zwei (2) Schrauben entfernen, mit denen das
Magnetron am Hohlleiter befestigt ist.
5. Vorsichtig das Magnetron vom Hohlleiter abnehmen, damit die
Magnetronantenne nicht an metallene Gegenstände stößt.
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Den Haupt-Kabelbaum vom Bedienfeld abtrennen.
3. Die eine (1) Schraube entfernen, mit der das Bedienfeld am
Garraum befestigt ist.
1. Den Herd von der Stromversorgung abtrennen.
2. Die Abdeckung des Drehtellermotors durch Abschneiden des
Materials an allen vier Ecken entfernen.
3. Wo die Ecken abgeschnitten sind, die Bereiche an den Ecken
flach biegen. Nach dem Entfernen des Drehtellermotors dürfen
keine scharfen Ecken mehr vorhanden sein.
AUSBAU
1. DIE 3D-PUNKTE ÜBERPRÜFEN.
2. Die Kabel vom Gebläsemotor abtrennen.
3. Die zwei (2) Schrauben entfernen, mit denen der Gebläsemotor
im Garraum befestigt ist. Damit ist der Gebläsemotor ausgebaut.
4. Den Ventilatorflügel von der Gebläsemotor-Welle abnehmen,
wie im folgenden Verfahren beschrieben:

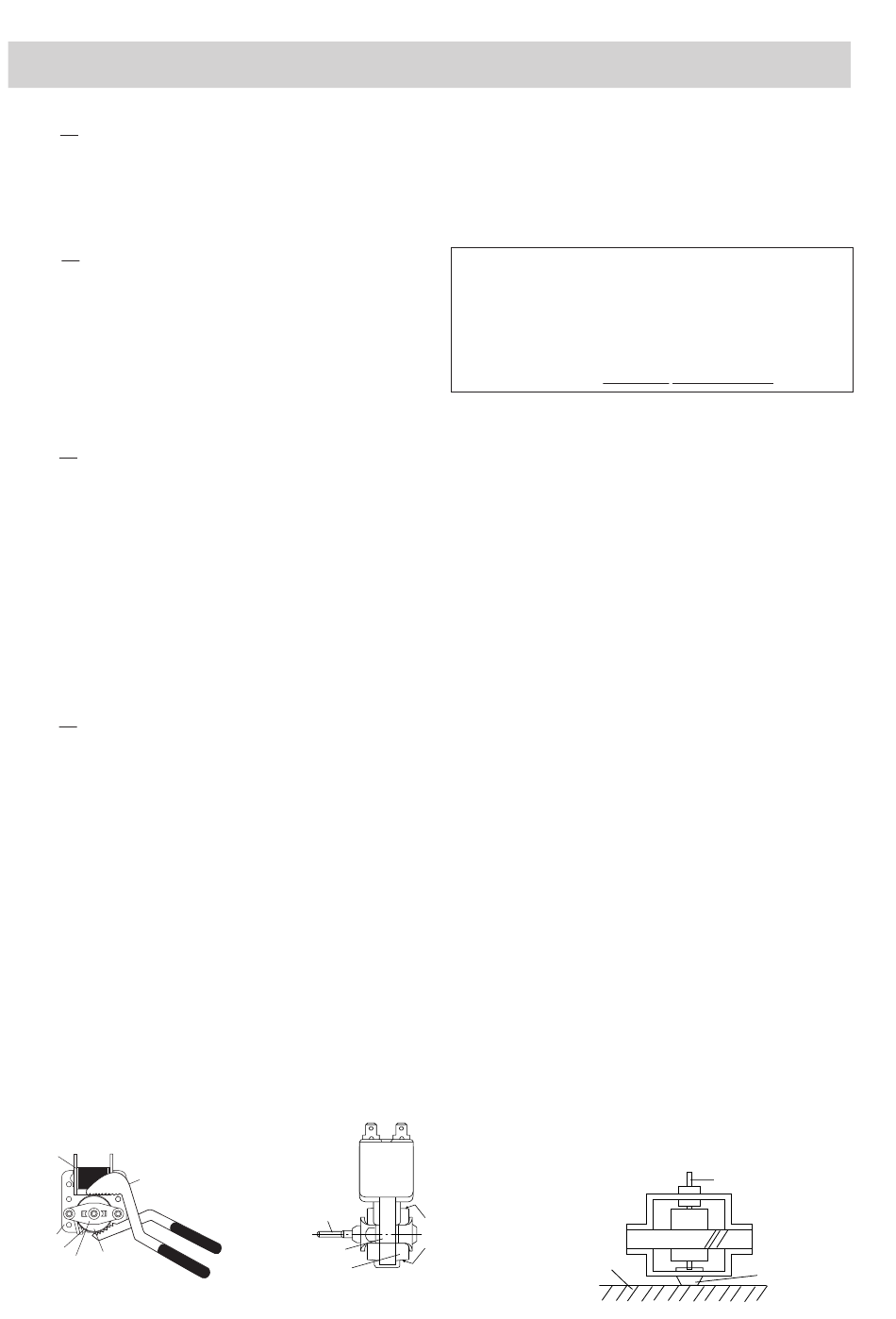

1) Das Rotorende des Gebläsemotors mit einer Rohrzange
festhalten.
VORSICHT:
• Sicherstellen, dass in die Lücke zwischen Rotor und
Stator des Gebläsemotors keine Fremdteile eindringen.
Der Rotor kann durch die Rohrzange leicht zerkratzt
werden, wodurch kleine Metallpartikel erzeugt werden
könnten.
• Die Wicklung des Gebläsemotors nicht mit der
Rohrzange berühren, da die Wicklung dadurch
beschädigt werden könnte.
• Die Halterung nicht durch Berühren mit der Rohrzange
verbiegen.
2) Den Ventilatorflügel von der Welle des Gebläsemotors
abziehen, indem der Ventilatorflügel mit der Hand gedreht
und daran gezogen wird.
3) Damit ist der Ventilatorflügel ausgebaut.
Spule
Rohrzange
Stator
Lücke
Halterung Rotor
Rückansicht
AUSBAU DES HOCHSPANNUNGSTRANSFORMATORS
AUSBAU DES MAGNETRONS

AUSBAU DER BEDIENFELD-BAUGRUPPE

AUSBAU DES DREHTELLERMOTORS
AUSBAU DES GEBLÄSEMOTORS
Welle
Achse
Stator
Rotor
Seitenansicht
R-21FBST/R-22FBST - 22
4. Die vier (4) Schrauben, mit denen der Transformator auf der
Grundplatte befestigt ist, von der Unterseite aus entfernen.
5. Den Transformator von der Grundplatte entfernen, indem man
ihn vom Garraum wegzieht und anhebt.
6. Damit ist der Leistungstransformator ausgebaut.
VORSICHT: BEIM AUSTAUSCHEN DES MAGNETRONS SICHER-
STELLEN, DASS DIE FUNKABSCHIRMUNG RICHTIG
EINGESETZT IST UND DIE SCHRAUBEN DES
MAGNETRONS FEST SITZEN.
DAS MAGNETRON MIT DEN ZWEI (2) BEFESTI-
GUNGSSCHRAUBEN AM FLANSCH DES HOHL-
LEITERS DIAGONAL ANSCHRAUBEN.
4. Die Bedienfeld-Baugruppe anheben und nach vorne ziehen.
Damit ist das Bedienfeld ausgebaut.
4. Das Kabel vom Drehtellermotor abtrennen und die eine (1)
Befestigungsschraube am Drehtellermotor entfernen.
5. Damit ist der Drehtellermotor ausgebaut.
6. Nach dem Austausch die eine (1) mit dem Drehtellermotor
gelieferte Schraube zum Befestigen der Abdeckung verwenden.
(LX-CZA001URE0)
VORSICHT:
• Den ausgebauten Ventilatorflügel nicht wieder
einbauen, da die Öffnung (für den Schaft) größer
als die erforderliche Standardgröße sein könnte.
EINBAU
1. Den Ventlatorflügel gemäß dem folgenden Verfahren an der
Welle des Gebläsemotors befestigen:
1) Die Mitte der Halterung, die die Welle am Gebläsemotor
befestigt, auf einen ebenen Tisch legen.
2) Den Ventilatorflügel an der Welle des Gebläsemotors
befestigen, indem der Flügel mit einem kleinen, leichten
Hammer oder Gummihammer hineingetrieben wird.
VORSICHT:
• Beim Einbau des Ventilatorflügels nicht mit Gewalt
vorgehen, da die Halterung sonst verbogen wird.
• Sicherstellen, dass sich der Ventilatorflügel nach
dem Einbau gut dreht.
• •
• Sicherstellen, dass die Wellenachse nicht geneigt
ist.
2. Den Gebläsemotor mit den zwei (2) Schrauben an der
Rück-platte des Garraumes befestigen.
3. Die Drähte dem bildlichen Schaltplan entsprechend
ordnungsgemäß am Gebläsemotor anschließen.
Dies sind die Stellen, die mit einer
Rohrzange zusammengedrückt
werden sollten.
Welle
Tisch
Mitte der
Halterung
