Sharp R-21LCF Handbuch

Inhalt

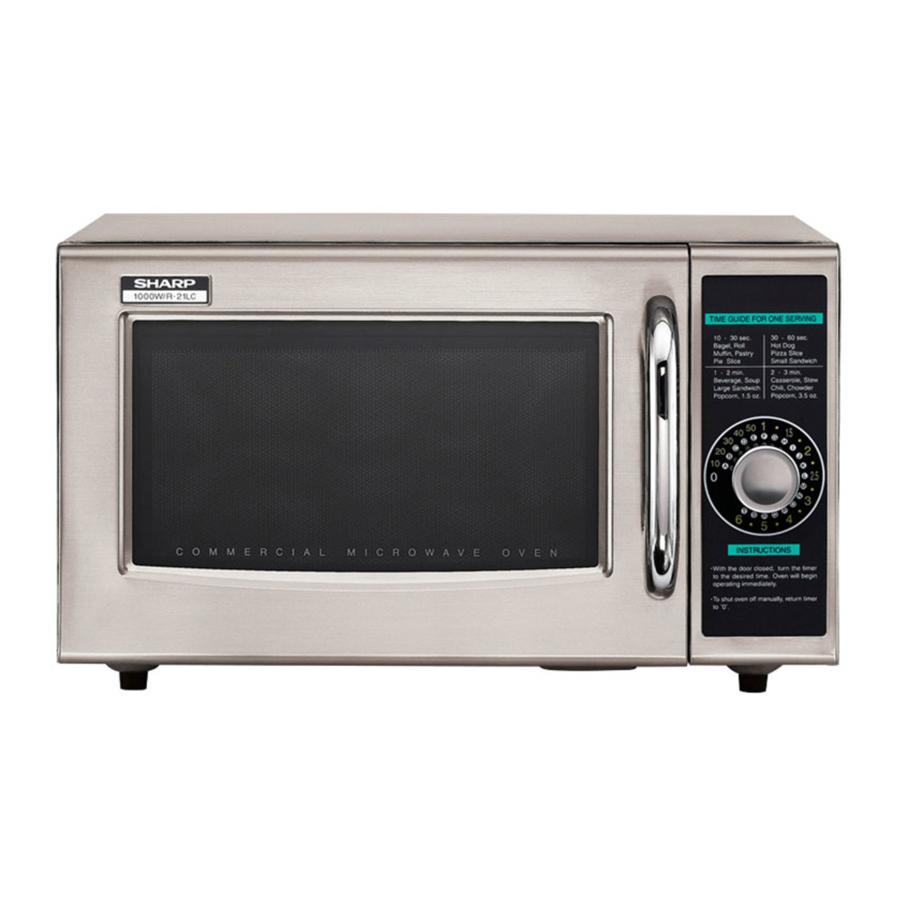

Sharp R-21LCF Mikrowellenherd

WARNUNG FÜR SERVICEPERSONAL

Mikrowellenherde enthalten Schaltkreise, die sehr hohe Spannungen und Ströme erzeugen können. Der Kontakt mit den folgenden Teilen kann zu einem schweren, möglicherweise tödlichen Stromschlag führen.

(Beispiel)
Hochspannungskondensator, Hochspannungs-Leistungstransformator, Magnetron, Hochspannungs-Gleichrichterbaugruppe, Hochspannungskabelbaum usw..

Lesen Sie das Servicehandbuch sorgfältig durch und befolgen Sie alle Anweisungen.

Gefahr durch Stromschlag
Nicht berühren! Hochspannung

Vor der Wartung

  1. Trennen Sie das Netzkabel , und entfernen Sie dann das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie diese in der geöffneten Position.
  3. Entladen Sie den Hochspannungskondensator.

Warnung: Stromschlaggefahr
STROMSCHLAGGEFAHR. ENTLADEN SIE DEN HOCHSPANNUNGSKONDENSATOR VOR DER WARTUNG.

Der Hochspannungskondensator bleibt nach dem Ausschalten des Ofens etwa 60 Sekunden lang geladen. Warten Sie 60 Sekunden und kurzschließen Sie dann den Anschluss des Hochspannungskondensators (d.h. die Verbindungsleitung des Hochspannungsgleichrichters) mit einem isolierten Schraubendreher gegen das Gehäuse.

Bei jeder Fehlersuche muss die Stromversorgung unterbrochen werden. In einigen Fällen kann es notwendig sein, die Stromversorgung nach dem Entfernen des Außengehäuses anzuschließen; in diesem Fall gehen Sie wie folgt vor:

  1. Trennen Sie das Netzkabel und entfernen Sie dann das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie diese in der geöffneten Position.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie die Leitungen zum Primärwickel des Leistungstransformators.
  5. Stellen Sie sicher, dass die Leitungen mittels Isolierband von anderen Komponenten und dem Ofengehäuse isoliert bleiben.
  6. Danach schließen Sie das Netzkabel wieder an.

Nach Abschluss der Prüfung

  1. Trennen Sie das Netzkabel und entfernen Sie dann das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie diese in der geöffneten Position.
  3. Entladen Sie den Hochspannungskondensator.
  4. Schließen Sie die Leitungen zum Primärwickel des Leistungstransformators wieder an.
  5. Bringen Sie das Außengehäuse (Gehäuse) wieder an.
  6. Schließen Sie das Netzkabel wieder an, nachdem das Außengehäuse installiert wurde.
  7. Betreiben Sie den Ofen und überprüfen Sie alle Funktionen.

Nach der Reparatur

  1. Schließen Sie alle Leitungen, die während der Prüfung von Komponenten entfernt wurden, wieder an.
  2. Bringen Sie das Außengehäuse (Gehäuse) wieder an.
  3. Schließen Sie das Netzkabel wieder an, nachdem das Außengehäuse installiert wurde.
  4. Betreiben Sie den Ofen und überprüfen Sie alle Funktionen.

Mikrowellenherde sollten nicht leer betrieben werden. Um das Vorhandensein von Mikrowellenenergie in einem Garraum zu testen, stellen Sie eine Tasse kaltes Wasser auf den Drehteller des Ofens, schließen Sie die Tür, stellen Sie die Leistung auf HIGH und den Mikrowellentimer auf zwei (2) Minuten ein. Wenn die zwei Minuten abgelaufen sind (Timer auf Null), prüfen Sie vorsichtig, ob das Wasser jetzt heiß ist. Bleibt das Wasser kalt, führen Sie das Verfahren Vor der Wartung durch und überprüfen Sie die Verbindungen zu der getesteten Komponente erneut.

Wenn alle Servicearbeiten abgeschlossen und der Ofen vollständig zusammengebaut ist, sollte die Mikrowellenleistung überprüft und ein Mikrowellenlecktest durchgeführt werden.

VERFAHREN ZUR MIKROWELLENMESSUNG

Anforderungen

  1. Mikrowellen-Leckagegrenzwert (Grenzwert der Leistungsdichte): Die Leistungsdichte der von einem Mikrowellenherd abgestrahlten Mikrowellenstrahlung sollte an keinem Punkt 5 cm oder mehr von der äußeren Oberfläche des Ofens 1 mW/cm² überschreiten, gemessen vor dem Erwerb durch einen Käufer, und danach (während der Nutzungsdauer des Ofens) 5 mW/cm2 an keinem Punkt 5 cm oder mehr von der äußeren Oberfläche des Ofens.
  2. Sicherheitsverriegelungsschalter: Das primäre Verriegelungsrelais und der Türsensorschalter müssen die Emission von Mikrowellenstrahlung verhindern, die die oben genannten Anforderungen überschreitet; der sekundäre Verriegelungsschalter muss die Emission von Mikrowellenstrahlung verhindern, die 5 mW/cm2 an jedem Punkt 5 cm oder mehr von der äußeren Oberfläche des Ofens überschreitet.

Vorbereitung für die Prüfung

Bevor Sie mit der eigentlichen Leckagemessung beginnen, gehen Sie wie folgt vor:

  1. Stellen Sie sicher, dass das Messgerät normal funktioniert, wie in der Bedienungsanleitung angegeben.
    Wichtige Information
    Für die Prüfung müssen Messgeräte verwendet werden, die den Anforderungen für Instrumente gemäß der Leistungsnorm für Mikrowellenherde, 21 CFR 1030.10(c)(3)(i), entsprechen.
  2. Legen Sie das Ofenblech in den Garraum.
  3. Platzieren Sie die Last von 275±5 ml (9.8 oz) Leitungswasser, das anfänglich 20±5°C (68°F) hat, in der Mitte des Garraums.
    Der Wasserbehälter muss ein niedriges 600 ml (20 oz) Becherglas mit einem Innendurchmesser von ca. 8.5 cm (3-1/2 Zoll) sein und aus einem elektrisch nicht leitenden Material wie Glas oder Kunststoff bestehen.
    Das Platzieren dieser Standardlast im Ofen ist wichtig, nicht nur um den Ofen zu schützen, sondern auch um sicherzustellen, dass Leckagen genau gemessen werden.
  4. Stellen Sie die Kochsteuerung auf den Modus Volle Leistung.
  5. Schließen Sie die Tür und wählen Sie einen Kochzyklus von mehreren Minuten. Falls das Wasser zu kochen beginnt, bevor die Messung abgeschlossen ist, ersetzen Sie es durch 275 ml kaltes Wasser.

Leckageprüfung

Leckageprüfung bei geschlossener Tür (Mikrowellenmessung)

  1. Fassen Sie die Sonde des Messgeräts und halten Sie sie senkrecht zum Spalt zwischen der Tür und dem Ofenkörper.
  2. Bewegen Sie die Sonde langsam, nicht schneller als 1 Zoll/Sek. (2.5 cm/Sek.) entlang des Spalts und achten Sie auf die maximale Anzeige auf dem Messgerät.
  3. Prüfen Sie auf Leckagen an der Türscheibe, an Blechnähten und an anderen zugänglichen Stellen, an denen die Metallkontinuität unterbrochen wurde (z. B. um die Schalter, Anzeige und Lüftungsschlitze).
    Ziehen Sie bei der Leckageprüfung um die Tür herum die Tür so weit von der Ofenvorderseite weg, wie es die geschlossene Verriegelungsbaugruppe zulässt.
  4. Messen Sie sorgfältig am Punkt der höchsten Leckage und stellen Sie sicher, dass die höchste Leckage nicht größer als 4 mW/cm2 ist und dass der sekundäre Verriegelungsschalter und das primäre Verriegelungsrelais den Ofen vor jeder Türbewegung AUSSCHALTEN.

Warnung HINWEIS: Nach der Wartung Daten auf Servicerechnung und Mikrowellenleckagebericht vermerken.

VORWORT UND WARNUNG

VORWORT

Dieses Handbuch wurde erstellt, um dem Servicepersonal der Sharp Electronics Corp. Betriebs- und Serviceinformationen für den SHARP MIKROWELLENHERD, R-21LCF, zur Verfügung zu stellen.
Es wird empfohlen, dass das Servicepersonal den gesamten Text dieses Handbuchs sorgfältig studiert, um qualifiziert zu sein, einen zufriedenstellenden Kundendienst zu leisten.
Überprüfen Sie die Verriegelungsschalter und die Türdichtung sorgfältig. Besondere Aufmerksamkeit sollte darauf verwendet werden, Stromschläge und Mikrowellenstrahlungsgefahren zu vermeiden.

WARNUNG

Betreiben Sie den Ofen niemals, bevor die folgenden Punkte gewährleistet sind.

  1. Die Tür ist fest geschlossen.
  2. Die Türhalterungen und Scharniere sind nicht defekt.
  3. Die Türdichtung ist nicht beschädigt.
  4. Die Tür ist nicht verformt oder verzogen.
  5. Es gibt keine anderen sichtbaren Schäden am Ofen. Wartungs- und Reparaturarbeiten dürfen nur von geschultem Servicepersonal durchgeführt werden.

GEFAHR

Bestimmte anfängliche Teile sind absichtlich nicht geerdet und stellen nur während der Wartung ein Stromschlagrisiko dar. Servicepersonal - Berühren Sie die folgenden Teile nicht, während das Gerät unter Spannung steht;
Hochspannungskondensator, Leistungstransformator, Magnetron, Hochspannungs-Gleichrichterbaugruppe, Hochspannungskabelbaum;
Falls vorhanden, Abzugshaube, Lüfterbaugruppe, Kühlgebläsemotor.
Alle Teile, die auf der Teileliste mit "" gekennzeichnet sind, werden bei Spannungen über 250V verwendet.

Das Entfernen der äußeren Verkleidung ermöglicht den Zugang zu Spannungen über 250V.

Alle Teile, die auf der Teileliste mit "*" gekennzeichnet sind, können selbst oder bei Beschädigung, Lockerung oder Entfernung eine übermäßige Mikrowellenexposition verursachen.

PRODUKTBESCHREIBUNG

SPEZIFIKATIONEN

ARTIKEL BESCHREIBUNG
Leistungsanforderungen 120 Volt
14 Ampere
60 Hertz
Einphasig, 3-adrig geerdet
Ausgangsleistung 1000 Watt (IEC-Prüfverfahren)
Betriebsfrequenz 2450 MHz
Außenabmessungen des Gehäuses Breite 20-1/2" (520mm)
Höhe 12-1/8" (309mm)
Tiefe 16" (406mm)
Abmessungen des Garraums

Breite 13-7/8" (353mm)
Höhe 8-1/ 8"
Tiefe 14-5/8" (370mm)

Warnung HINWEIS: Das Innenvolumen wird durch Messung der maximalen Breite, Tiefe und Höhe berechnet.
Die tatsächliche Kapazität für Lebensmittel ist geringer.
Bedienelemente Beleuchtetes Einstellrad (6 Minuten)
Keine Kochsteuerung
Garraumbeleuchtung Ja
Sicherheitsstandard UL-gelistet.
FCC-autorisiert
DHHS-Vorschriften, CFR, Titel 21, Kapitel 1, Unterkapitel J, NSF-zertifiziert

ALLGEMEINE INFORMATIONEN

ERDUNGSHINWEISE

Dieser Ofen ist mit einem dreipoligen Schutzkontaktstecker ausgestattet. Er muss an eine ordnungsgemäß installierte und gemäß dem National Electrical Code sowie den örtlichen Vorschriften und Verordnungen geerdete Wandsteckdose angeschlossen werden.

Im Falle eines elektrischen Kurzschlusses reduziert die Erdung das Risiko eines Stromschlags, indem sie einen Ableitpfad für den elektrischen Strom bereitstellt.

Warnung
Unsachgemäße Verwendung des Schutzkontaktsteckers kann zu einem Stromschlagrisiko führen.

Elektrische Anforderungen

Die elektrischen Anforderungen sind eine 120 Volt, 60 Hz, nur Wechselstrom, 15 Ampere oder mehr abgesicherte Stromversorgung. Es wird empfohlen, einen separaten Stromkreis nur für dieses Gerät vorzusehen. Beachten Sie bei der Installation dieses Geräts alle anwendbaren Vorschriften und Verordnungen. Ein kurzes Netzkabel wird mitgeliefert, um das Risiko zu verringern, sich in einem längeren Kabel zu verfangen oder darüber zu stolpern. Wenn eine zweipolige Wandsteckdose vorhanden ist, liegt es in der persönlichen Verantwortung und Pflicht des Kunden, einen qualifizierten Elektriker zu kontaktieren und diese durch eine ordnungsgemäß geerdete dreipolige Wandsteckdose ersetzen zu lassen oder einen Erdungsadapter ordnungsgemäß erden und polarisieren zu lassen. Wenn ein Verlängerungskabel verwendet werden muss, sollte es ein 3-adriges, 15 Ampere oder höher bewertetes Kabel sein. Legen Sie es nicht über eine Arbeitsplatte oder einen Tisch, wo es von Kindern gezogen oder versehentlich darüber gestolpert werden kann.

Vorsicht
SCHNEIDEN ODER ENTFERNEN SIE UNTER KEINEN UMSTÄNDEN DEN RUNDEN ERDUNGSSTIFT DIESES STECKERS.


OFENDIAGRAMM

OFEN

OFENDIAGRAMM - OFEN

  1. Rückseitige Spritzschutzabdeckung
  2. Seitliche Spritzschutzabdeckung
  3. Ofenlampe
  4. Keramikablage
  5. Bedienfeld
  6. Garraum-Frontplatte
  7. Türverriegelungsöffnungen
  8. Türriegel
  9. Türscharniere
  10. Türdichtungen und Dichtflächen
  11. Türgriff
  12. Ofentür mit Sichtfenster
  13. Luftbelüftungsabdeckung und -öffnungen
  14. Netzkabel
  15. Lufteinlassöffnungen
  16. Außengehäuse

TOUCH-BEDIENFELD

OFENDIAGRAMM - TOUCH-BEDIENFELD

BETRIEB

BESCHREIBUNG DES BETRIEBSABLaufs

Im Folgenden wird die Funktion der Komponenten während des Ofenbetriebs beschrieben.

AUS-ZUSTAND

Das Schließen der Tür aktiviert den Türsensorschalter und den sekundären Verriegelungsschalter. (In diesem Zustand sind die Kontakte des Überwachungsschalters geöffnet.)

Wenn der Ofen eingesteckt ist, werden 120 Volt Wechselstrom an den Entstörfilter und die Steuerung geliefert (Abbildung O-1).

KOCHZUSTAND

Wenn der Leuchtwahlschalter gedreht wird, treten die folgenden Vorgänge auf:

  1. Die Kontakte der Relais werden geschlossen und die an die Relais angeschlossenen Komponenten wie folgt eingeschaltet.
    (Einzelheiten siehe Abbildung O-2)
RELAIS VERBUNDENE KOMPONENTEN
RY-1 Ofenlampe/Antennenmotor/Lüftermotor
RY-2 Leistungstransformator
  1. 120 Volt Wechselstrom werden der Primärwicklung des Leistungstransformators zugeführt und in etwa 3,2 Volt Wechselstrom an der Heizfadenwicklung und etwa 2150 Volt Wechselstrom an der Hochspannungswicklung umgewandelt.
  2. Die Spannung der Heizfadenwicklung heizt den Magnetron-Heizfaden, und die Spannung der Hochspannungswicklung wird an eine Spannungsverdopplerschaltung gesendet.
  3. Die vom Magnetron erzeugte Mikrowellenenergie wird durch den Hohlleiter in die Hohlraum-Einspeisungsbox und dann in den
  4. Nach Ablauf der Garzeit werden der Leistungstransformator, die Ofenlampe usw. ausgeschaltet und die Erzeugung von Mikrowellenenergie gestoppt. Der Ofen kehrt in den AUS-Zustand zurück.
  5. Wird die Tür während eines Garzyklus geöffnet, werden Überwachungsschalter, Türsensorschalter, sekundärer Verriegelungsschalter, Relais (RY2) und primäres Verriegelungsrelais (RY1) mit den folgenden Ergebnissen aktiviert. Die Stromkreise zum Antennenmotor, zum Kühlgebläsemotor und zu den Hochspannungskomponenten werden stromlos geschaltet, die Ofenlampe bleibt an, und die Digitalanzeige zeigt die verbleibende Zeit des Garzyklus an, als die Tür geöffnet wurde.
  6. Der Überwachungsschalter überwacht elektrisch den Betrieb des sekundären Verriegelungsschalters und des Steuerrelais (RY1) und ist mechanisch mit der Tür verbunden, so dass er in der folgenden Reihenfolge funktioniert.
    1. Wenn die Tür aus der geschlossenen Position geöffnet wird, öffnen das primäre Verriegelungsrelais (RY1) und der sekundäre Verriegelungsschalter ihre Kontakte. Danach schließen die Kontakte des Überwachungsschalters.
    2. Wenn die Tür aus der offenen Position geschlossen wird, öffnen zuerst die Kontakte des Überwachungsschalters. Danach schließen die Kontakte des sekundären Verriegelungsschalters und des Türsensorschalters.

Wenn der sekundäre Verriegelungsschalter und das primäre Verriegelungsrelais (RY1) mit geschlossenen Kontakten ausfallen, wenn die Tür geöffnet wird, führt das Schließen der Kontakte des Überwachungsschalters zu einem Kurzschluss durch die Überwachung, wodurch die Überwachungssicherung durchbrennt.

OFEN-SCHALTPLAN

Aus-Zustand

SCHALTPLAN
Warnung HINWEIS: ZUSTAND DES OFENS

  1. LEUCHTWAHLSCHALTER AUS.
  2. TÜR GESCHLOSSEN.

BETRIEB - OFEN-SCHALTPLAN - Aus-Zustand
Abbildung O-1. Ofen-Schaltplan – Aus-Zustand

Kochzustand

SCHALTPLAN
Warnung HINWEIS: ZUSTAND DES OFENS

  1. TÜR GESCHLOSSEN.
  2. LEUCHTWAHLSCHALTER EIN.

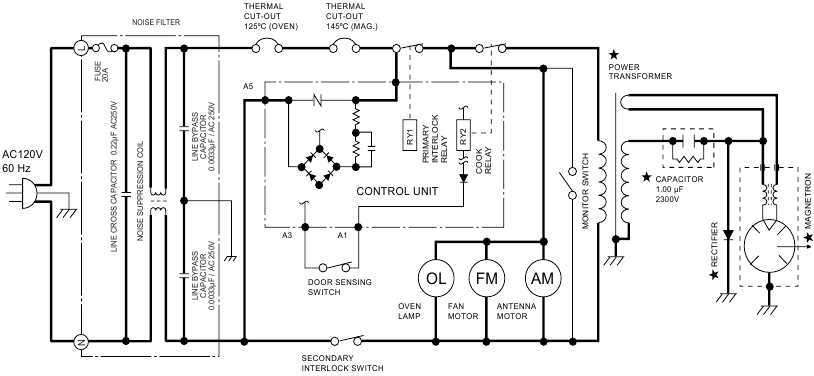

BETRIEB - SCHALTPLAN - Kochzustand
Abbildung O-2. Ofen-Schaltplan – Kochzustand

BESCHREIBUNG UND FUNKTION DER KOMPONENTEN

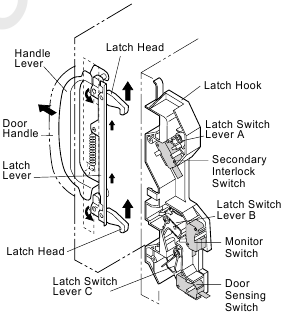

TÜRÖFFNUNGSMECHANISMUS

Die Tür wird durch Ergreifen des Türgriffs geöffnet, siehe Abbildung D-1.
TÜRÖFFNUNGSMECHANISMUS
Abbildung D-1. Türöffnungsmechanismus

Wird der Türgriff ergriffen, wird der Griffhebel gezogen. Anschließend werden die oberen und unteren Riegelköpfe durch den Griffhebel nach oben bewegt und vom Riegelhaken gelöst. Nun öffnet sich die Tür.

TÜRSENSOR- UND SEKUNDÄRE VERRIEGELUNGSSCHALTER

Der sekundäre Verriegelungsschalter ist in der oberen Position des Riegelhakens und der Türsensorschalter im primären Verriegelungssystem in der unteren Position des Riegelhakens montiert. Der sekundäre Verriegelungsschalter wird durch den Riegelschalterhebel A aktiviert. Der Riegelschalterhebel A wird durch den oberen Riegelkopf aktiviert. Der Türsensorschalter wird durch den Riegelschalterhebel C aktiviert. Der Riegelschalterhebel C wird durch den unteren Riegelkopf aktiviert. Wenn die Tür geöffnet wird, unterbrechen die Schalter die Stromversorgung aller Hochspannungskomponenten. Ein Garzyklus kann erst stattfinden, wenn die Tür fest geschlossen ist, wodurch beide Verriegelungsschalter aktiviert werden. Das primäre Verriegelungssystem besteht aus dem Türsensorschalter und dem primären Verriegelungsrelais, die sich auf der Steuerplatine befinden.

ÜBERWACHUNGSSCHALTER

Der Überwachungsschalter wird (die Kontakte geöffnet) durch den Riegelschalterhebel B am Riegelhaken aktiviert, während die Tür geschlossen ist. Der Riegelschalterhebel B wird durch den unteren Riegelkopf aktiviert. Der Schalter soll den Ofen durch Auslösen der Überwachungssicherung außer Betrieb setzen, wenn die Kontakte des primären Verriegelungsrelais (RY1) und des sekundären Verriegelungsschalters beim Öffnen der Tür nicht öffnen.

Funktionen:

  1. Wenn die Tür geöffnet wird, schließen sich die Kontakte des Überwachungsschalters (in den EIN-Zustand), da sie normalerweise geschlossen sind. Zu diesem Zeitpunkt befinden sich das primäre Verriegelungsrelais (RY1) und der sekundäre Verriegelungsschalter im AUS-Zustand (Kontakte offen), da es sich um normalerweise offene Kontaktschalter handelt.
  2. Wenn die Tür in eine geschlossene Position gebracht wird, werden zuerst die Kontakte des Überwachungsschalters geöffnet und dann schließen die Kontakte des Türsensorschalters und des sekundären Verriegelungsschalters. (Beim Öffnen der Tür arbeiten diese Schalter jeweils umgekehrt.)
  3. Wenn die Tür geöffnet wird und die Kontakte des primären Verriegelungsrelais (RY1) und des sekundären Verriegelungsschalters nicht öffnen, brennt die Überwachungssicherung gleichzeitig mit dem Schließen der Kontakte des Überwachungsschalters durch.


BEVOR EINE DURCHGEBRANNTE ÜBERWACHUNGSSICHERUNG ERSETZT WIRD, PRÜFEN SIE DEN TÜRZUGANGSSCHALTER, DAS PRIMÄRE VERRIEGELUNGSRELAIS (RY1), DEN SEKUNDÄREN VERRIEGELUNGSSCHALTER UND DEN ÜBERWACHUNGSSCHALTER AUF ORDNUNGSGEMÄSSE FUNKTION. (SIEHE KAPITEL "TESTVERFAHREN"

Warnung HINWEIS: ÜBERWACHUNGSSICHERUNG UND ÜBERWACHUNGSSCHALTER WERDEN ALS KOMPLETTE EINHEIT ERSETZT.

ANTENNENMOTOR

Der Antennenmotor dreht die Rührantenne am Boden des Garraums, damit die Speisen auf dem Keramikrost während des Garens gleichmäßig garen. Der Antennenmotor kann sich in beide Richtungen drehen.

KÜHLGEBLÄSEMOTOR

Der Kühlgebläsemotor treibt ein Flügelrad an, das externe Kühlluft ansaugt. Diese Kühlluft wird durch die Luftleitbleche um das Magnetron geleitet und kühlt das Magnetron. Diese Luft wird durch den Garraum geleitet, um Dampf und Dämpfe, die von den erhitzten Speisen abgegeben werden, abzuführen. Anschließend wird sie durch die Abluftöffnungen am Garraum abgeführt.

ÜBERWACHUNGSSICHERUNG

  1. Die Überwachungssicherung brennt durch, wenn die Kontakte (COM-NO) des primären Verriegelungsrelais (RY1) und des sekundären Verriegelungsschalters bei geöffneter Ofentür geschlossen bleiben und wenn der Überwachungsschalter schließt.
  2. Wenn der Kabelbaum oder elektrische Komponenten kurzgeschlossen sind, brennt diese Überwachungssicherung durch, um einen elektrischen Schlag oder Brandgefahr zu verhindern.

THERMOSCHUTZ 145°C (MAGNETRON)

Dieser Thermoschutz schützt das Magnetron vor Überhitzung. Wenn die Temperatur über 293°F (145°C) ansteigt, weil der Lüftermotor unterbrochen oder die Lüftungsöffnungen blockiert sind, öffnet der Thermoschutz und die Netzspannungen zum Hochspannungstransformator werden abgeschaltet, und der Betrieb des Magnetrons wird gestoppt. Der Thermoschutz kehrt nicht in den Ursprungszustand zurück.

THERMOSCHUTZ 125°C (OFEN)

Der Thermoschutz, der sich oben am Garraum befindet, soll Schäden am Ofen verhindern, falls die Speisen im Ofen aufgrund von Überhitzung durch falsche Einstellung der Garzeit oder Ausfall der Steuerung Feuer fangen. Im Normalbetrieb bleibt der Ofenthermoschutz geschlossen. Wenn jedoch im Garraum ungewöhnlich hohe Temperaturen erreicht werden, öffnet der Ofenthermoschutz bei 257°F (125°C), wodurch der Ofen abgeschaltet wird. Der Thermoschutz kehrt nicht in den Ursprungszustand zurück.

ENTSTÖRFILTER

Der Entstörfilter verhindert Hochfrequenzstörungen, die in den Stromkreis zurückfließen könnten.

FEHLERSUCHANLEITUNG

Berühren Sie niemals Teile im Stromkreis mit der Hand oder einem unisolierten Werkzeug, solange die Stromversorgung angeschlossen ist.

Bei der Fehlersuche am Mikrowellenherd ist es hilfreich, die Betriebsablauffolge bei der Durchführung der Prüfungen zu beachten. Viele der möglichen Ursachen für Probleme erfordern die Durchführung eines spezifischen Tests. Diese Tests sind mit einem Verfahrensbuchstaben versehen, der im Abschnitt "Testverfahren" zu finden ist.


Wenn der Ofen aufgrund einer durchgebrannten Überwachungssicherung außer Betrieb gerät, überprüfen Sie den Überwachungsschalter, das primäre Verriegelungsrelais (RY1), den Türsensorschalter und den sekundären Verriegelungsschalter, bevor Sie die Überwachungssicherung ersetzen. Wird die Überwachungssicherung ersetzt, muss auch der Überwachungsschalter ersetzt werden. Verwenden Sie das Teil FFS-BA033WRKZ als komplette Einheit.


Immer wenn die Fehlersuche bei abgezogenem Netzkabel durchgeführt wird. Es kann in einigen Fällen notwendig sein, das Netzkabel nach dem Entfernen des Außengehäuses anzuschließen, in diesem Fall:

  1. Trennen Sie das Netzkabel, und entfernen Sie dann das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie in dieser Position.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie die Leitungen zur Primärseite des Leistungstransformators.
  5. Stellen Sie sicher, dass die Leitungen mit Isolierband von anderen Komponenten und dem Ofengehäuse isoliert bleiben.
  6. Nach diesem Vorgang schließen Sie das Netzkabel wieder an.

Nach Abschluss der Prüfung,

  1. Trennen Sie das Netzkabel und entfernen Sie dann das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie in dieser Position.
  3. Entladen Sie den Hochspannungskondensator.
  4. Schließen Sie die Leitungen zur Primärseite des Leistungstransformators wieder an.
  5. Installieren Sie das Außengehäuse (Gehäuse) wieder.
  6. Schließen Sie das Netzkabel wieder an, nachdem das Außengehäuse installiert wurde.
  7. Betreiben Sie den Ofen und prüfen Sie alle Funktionen.

FEHLERSUCHTABELLE
FEHLERSUCHTABELLE

PRÜFVERFAHREN

Verfahren A: PRÜFUNG DER MAGNETRON-BAUGRUPPE

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Um ein offenes Filament zu prüfen, das Magnetron vom Hochspannungsstromkreis isolieren. Eine Durchgangsprüfung an den Magnetron-Filamentanschlüssen sollte weniger als 1 Ohm anzeigen.
  5. Um ein kurzgeschlossenes Magnetron zu prüfen, die Ohmmeterkabel zwischen den Magnetron-Filamentanschlüssen und der Gehäusemasse anschließen. Dieser Test sollte einen unendlichen Widerstand anzeigen. Wenn wenig oder kein Widerstand vorhanden ist, ist das Magnetron geerdet und muss ersetzt werden.
  6. Alle während der Prüfung entfernten Kabel wieder anschließen.
  7. Das Außengehäuse (Gehäuse) wieder anbringen.
  8. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  9. Ofen einschalten und alle Funktionen prüfen.

MIKROWELLENAUSGANGSLEISTUNG

Das folgende Prüfverfahren sollte mit dem Mikrowellenherd in vollständig montiertem Zustand (Außengehäuse angebracht) durchgeführt werden.

WÄHREND DES GARVORGANGS LIEGEN HOHE SPANNUNGEN AN, DAHER IST ÄUSSERSTE VORSICHT GEBOTEN.

Die Ausgangsleistung des Magnetrons kann durch einen Wassertemperaturanstiegstest gemessen werden. Dieser Test sollte nur verwendet werden, wenn die obigen Tests kein fehlerhaftes Magnetron anzeigen und kein Defekt an den folgenden Komponenten oder der Verkabelung vorliegt: Siliziumgleichrichter, Hochspannungskondensator und Leistungstransformator. Dieser Test erfordert einen 16 Unzen (453 cc) Messbecher und ein genaues Quecksilberthermometer oder einen Thermoelement-Temperaturtester. Für genaue Ergebnisse muss das folgende Verfahren sorgfältig befolgt werden:

  1. Den Messbecher mit 16 oz. (453 cc) Leitungswasser füllen und die Wassertemperatur mit einem Thermometer oder einem Thermoelement-Temperaturtester messen. Das Thermometer oder Thermoelement durch das Wasser rühren, bis sich die Temperatur stabilisiert. Die Wassertemperatur aufzeichnen.
  2. Den Wasserbecher in den Ofen stellen. Den Ofen bei voller Leistung betreiben und eine Garzeit von mehr als 60 Sekunden wählen. Das Wasser 60 Sekunden lang erhitzen lassen, gemessen mit einer Stoppuhr, dem Sekundenzeiger einer Uhr oder dem digitalen Countdown.
  3. Den Becher aus dem Ofen nehmen und erneut die Temperatur messen, dabei sicherstellen, dass das Thermometer oder Thermoelement durch das Wasser gerührt wird, bis die maximale Temperatur aufgezeichnet ist.
  4. Die Kaltwassertemperatur von der Heißwassertemperatur subtrahieren. Das normale Ergebnis sollte ein Temperaturanstieg von 34,7 bis 64,6°F (19,3 bis 35,9°C) sein. Wenn die Wassertemperaturen genau gemessen und für den erforderlichen Zeitraum getestet werden, zeigen die Testergebnisse an, ob die Magnetronröhre eine geringe Ausgangsleistung (geringer Anstieg der Wassertemperatur) aufweist, was die Garzeit verlängern würde, oder eine hohe Ausgangsleistung (hoher Anstieg der Wassertemperatur), was die Garzeit verkürzen würde. Da die Garzeit angepasst werden kann, um die Ausgangsleistung zu kompensieren, sollte die Magnetronröhrenbaugruppe nur ersetzt werden, wenn der Wassertemperaturanstiegstest eine Ausgangsleistung weit außerhalb der normalen Grenzen anzeigt. Der Test ist nur genau, wenn die Netzspannung 120 Volt beträgt und der Garraum sauber ist.

Verfahren B: PRÜFUNG DES LEISTUNGSTRANSFORMATORS

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Die primären Eingangsanschlüsse trennen und den Widerstand des Transformators mit einem Ohmmeter messen. Die Durchgängigkeit der Spulen mit einem Ohmmeter prüfen. Auf der R x 1 Skala sollte der Widerstand der Primärspule weniger als 1 Ohm betragen und der Widerstand der Hochspannungsspule ungefähr 83,7 Ohm; der Widerstand der Heizwendelspule sollte weniger als 1 Ohm betragen.
  5. Alle während der Prüfung entfernten Kabel wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Ofen einschalten und alle Funktionen prüfen.
    (AM HOCHSPANNUNGSANSCHLUSS LIEGEN HOHE SPANNUNGEN AN, VERSUCHEN SIE NICHT, FILAMENT UND HOCHSPANNUNG ZU MESSEN.)

Verfahren C: PRÜFUNG DES HOCHSPANNUNGSGLEICHRICHTERS

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Den Gleichrichter vom Stromkreis isolieren. Mit der höchsten Ohmskala des Messgeräts den Widerstand über die Anschlüsse ablesen und beobachten, die Messleitungen an den Gleichrichteranschlüssen umkehren und die Messwertanzeige beobachten. Wenn in beiden Richtungen ein Kurzschluss angezeigt wird oder in beiden Richtungen ein unendlicher Widerstand abgelesen wird, ist der Gleichrichter wahrscheinlich defekt und sollte ersetzt werden.
  5. Alle während der Prüfung entfernten Kabel wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Ofen einschalten und alle Funktionen prüfen.

Warnung HINWEIS: Sicherstellen, dass ein Ohmmeter verwendet wird, das eine Durchlassvorspannung von mehr als 6,3 Volt liefert.

Verfahren D: PRÜFUNG DES HOCHSPANNUNGSKONDENSATORS

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Wenn der Kondensator offen ist, steht dem Magnetron keine Hochspannung zur Verfügung. Eingangsleitungen trennen und mit einem Ohmmeter auf Kurzschluss oder Unterbrechung zwischen den Anschlüssen prüfen. Bei Verwendung einer hohen Ohmskala zeigt das Messgerät, wenn der Hochspannungskondensator normal ist, für kurze Zeit einen Durchgang an und sollte einen offenen Stromkreis anzeigen, sobald der Kondensator geladen ist. Ist dies nicht der Fall, den Kondensator mit einem Ohmmeter prüfen, um festzustellen, ob er zwischen einem der Anschlüsse und dem Gehäuse kurzgeschlossen ist. Ist er kurzgeschlossen, den Kondensator ersetzen.
  5. Alle während der Prüfung entfernten Kabel wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Ofen einschalten und alle Funktionen prüfen.

Verfahren E: PRÜFUNG DES THERMOSCHUTZSCHALTERS

THERMOSCHUTZSCHALTER 125°C (OFEN)

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Eine Durchgangsprüfung an den Anschlüssen des Thermoschutzschalters sollte einen geschlossenen Stromkreis anzeigen, es sei denn, die Temperatur des Thermoschutzschalters erreicht ungefähr 257°F (125°C). Ein offener Thermoschutzschalter deutet auf Überhitzung des Ofens hin. Tauschen Sie den Thermoschutzschalter aus und prüfen Sie den Innenraum des Ofens auf falsche Einstellung der Garzeit oder Fehlfunktion der Steuerung. Prüfen Sie auf eingeschränkte Luftzirkulation durch die Lüftungsöffnungen des Garraums, insbesondere des Kühlgebläses und der Luftführung.
  5. Alle während der Prüfung entfernten Kabel wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Ofen einschalten und alle Funktionen prüfen.

THERMOSCHUTZSCHALTER 145°C (MAGNETRON)

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Eine Durchgangsprüfung an den Anschlüssen des Thermoschutzschalters sollte einen geschlossenen Stromkreis anzeigen. Erreicht die Temperatur des Magnetrons ungefähr 293°F (145°C), öffnet der Thermoschutzschalter. Ein offener Thermoschutzschalter deutet auf Überhitzung des Magnetrons hin. Prüfen Sie auf eingeschränkte Luftzirkulation zum Magnetron, insbesondere die Luftführung des Kühlgebläses.
  5. Alle während der Prüfung entfernten Kabel wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Ofen einschalten und alle Funktionen prüfen.


WENN DER THERMOSCHUTZSCHALTER BEI RAUMTEMPERATUR EINE UNTERBRECHUNG ANZEIGT, DEN THERMOSCHUTZSCHALTER ERSETZEN.

Verfahren F: PRÜFUNG DES SEKUNDÄREN VERRIEGELUNGSSCHALTERS

  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Tür öffnen und blockieren.
  3. Hochspannungskondensator entladen.
  4. Den Schalter isolieren und das Ohmmeter an den gemeinsamen (COM.) und den normalerweise offenen (NO) Anschluss des Schalters anschließen. Das Messgerät sollte bei geöffneter Tür einen offenen Stromkreis und bei geschlossener Tür einen geschlossenen Stromkreis anzeigen. Wenn eine fehlerhafte Funktion angezeigt wird, den sekundären Verriegelungsschalter ersetzen.
  5. Alle während der Prüfung entfernten Kabel wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Ofen einschalten und alle Funktionen prüfen.

Verfahren F: TEST DES PRIMÄRVERRIEGELUNGSSYSTEMS

TÜRSENSOR-SCHALTER

  • Netzkabel abziehen und dann das Außengehäuse entfernen.
  • Tür öffnen und blockiert offen halten.
  • Hochspannungskondensator entladen.
  • Den Schalter isolieren und das Ohmmeter an den gemeinsamen (COM.) und den normalerweise offenen (NO) Anschluss des Schalters anschließen. Das Messgerät sollte bei geöffneter Tür einen offenen Stromkreis und bei geschlossener Tür einen geschlossenen Stromkreis anzeigen. Wenn ein fehlerhafter Betrieb angezeigt wird, den Türsensor-Schalter ersetzen.
  • Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  • Das Außengehäuse (Gehäuse) wieder anbringen.
  • Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  • Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.

Warnung HINWEIS: Wenn die Kontakte des Türsensor-Schalters in der offenen Position versagen und die Tür geschlossen ist, werden der Lüfter, die Antenne und die Ofenbeleuchtung durch RY1 aktiviert.

PRIMÄRVERRIEGELUNGSRELAIS (RY1)

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Zwei (2) Drahtleitungen von den Steckerzungen des Primärverriegelungsrelais abziehen. Den Zustand der Relaiskontakte mit einem Ohmmeter überprüfen. Die Relaiskontakte sollten offen sein. Wenn die Relaiskontakte geschlossen sind, die gesamte Platine oder das Relais selbst ersetzen.
  5. Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.

Verfahren G: TEST DES ÜBERWACHUNGSSCHALTERS

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Bevor dieser Test durchgeführt wird, sicherstellen, dass der sekundäre Verriegelungsschalter und das primäre Verriegelungsrelais gemäß dem oben genannten „Switch Test Procedure“ (Schaltertestverfahren) ordnungsgemäß funktionieren. Die Drahtleitung vom Monitor-Schalter (COM)-Anschluss abziehen. Die Funktion des Monitor-Schalters mit dem Ohmmeter wie folgt überprüfen: Wenn die Tür geöffnet ist, sollte das Messgerät einen geschlossenen Stromkreis anzeigen. Wenn der Betätiger des Monitor-Schalters mit einem Schraubendreher durch das untere Verriegelungsloch an der Frontplatte des Ofeninnenraums bei geöffneter Tür gedrückt wird (in diesem Zustand wird der Stößel des Monitor-Schalters eingedrückt), sollte das Messgerät einen offenen Stromkreis anzeigen. Wenn ein fehlerhafter Betrieb angezeigt wird, kann der Schalter defekt sein. Nach dem Testen des Monitor-Schalters die Drahtleitung wieder an den Monitor-Schalter (COM)-Anschluss anschließen und die Durchgängigkeit des Überwachungsstromkreises überprüfen.
  5. Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.
    Verfahren G: TEST DES ÜBERWACHUNGSSCHALTERS

Verfahren H: TEST DER DURCHGEBRANNTEN ÜBERWACHUNGSSICHERUNG

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Wenn die Überwachungssicherung bei geöffneter Tür durchgebrannt ist, das primäre Verriegelungsrelais, den sekundären Verriegelungsschalter und den Überwachungsschalter gemäß dem "TEST PROCEDURE" (TESTVERFAHREN) für diese Schalter überprüfen, bevor die durchgebrannte Überwachungssicherung ersetzt wird.

    BEVOR EINE DURCHGEBRANNTE ÜBERWACHUNGSSICHERUNG ERSETZT WIRD, DAS PRIMÄRVERRIEGELUNGSRELAIS, DEN SEKUNDÄREN VERRIEGELUNGSSCHALTER, DEN TÜRSENSOR-SCHALTER UND DEN ÜBERWACHUNGSSCHALTER AUF ORDNUNGSGEMÄSSE FUNKTION PRÜFEN.
    Wenn die Überwachungssicherung durch unsachgemäßen Schalterbetrieb durchbrennt, müssen die Überwachungssicherung und der Überwachungsschalter durch die "monitor fuse and monitor switch assembly" (Überwachungssicherungs- und Überwachungsschalterbaugruppe) mit der Teilenummer FFS-BA033WRKZ ersetzt werden, auch wenn der Überwachungsschalter normal funktioniert. Die Überwachungssicherungs- und Überwachungsschalterbaugruppe besteht aus einer 20-Ampere-Sicherung und einem Schalter.
  1. Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  2. Das Außengehäuse (Gehäuse) wieder anbringen.
  3. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  4. Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.

Verfahren I: TEST DES ENTSTÖRERS

Verfahren I: TEST DES ENTSTÖRERS

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Die Anschlussdrähte vom Entstörer-Anschluss abziehen. Mit einem Ohmmeter die Anschlüsse wie in der folgenden Tabelle beschrieben überprüfen. Wenn falsche Werte ermittelt werden, den Entstörer ersetzen.
  5. Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  6. Das Außengehäuse (Gehäuse) wieder anbringen.
  7. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  8. Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.
MESSUNKT ANZEIGE DES OHMMETERS
Zwischen N und L Offener Stromkreis.
Zwischen Anschluss N und WEISS Kurzschluss.
Zwischen Anschluss L und ROT Kurzschluss.

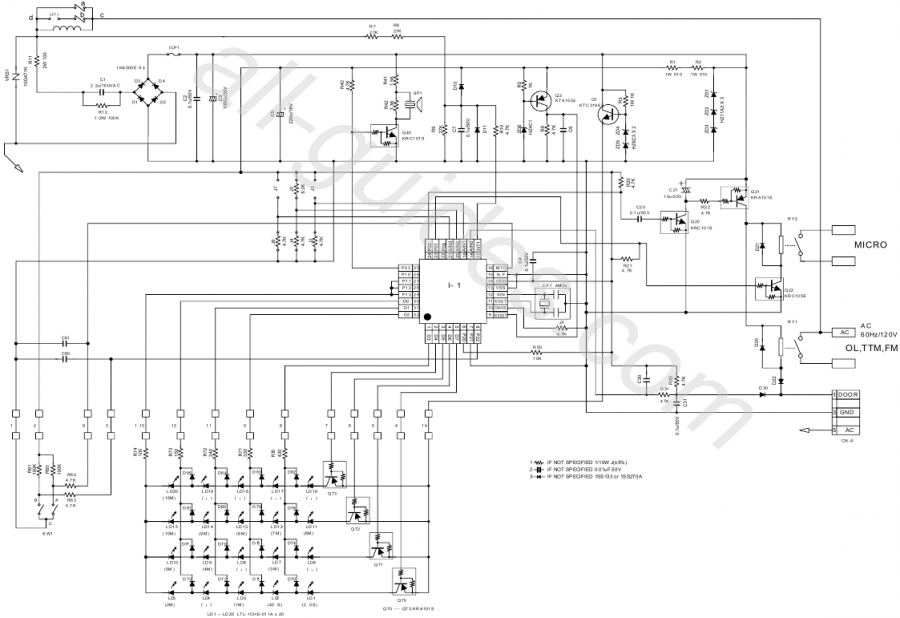

Verfahren J: TEST DER BEDIENFELD-BAUGRUPPE


Um einen Stromschlag zu vermeiden, die elektrischen Teile und die Leiterplatte nicht berühren. Da die Steuereinheit eine "TRANSLESS CIRCUIT" (TRANSFORMATORLOSE SCHALTUNG) ist und viele elektrische Teile bei Netzwechselspannung betrieben werden.

Das Bedienfeld besteht aus Schaltungen mit Halbleitern wie LSI, ICs usw. Daher kann im Gegensatz zu herkömmlichen Mikrowellenherden eine ordnungsgemäße Wartung nicht nur mit einem Voltmeter und Ohmmeter durchgeführt werden. In diesem Servicehandbuch wird die Fehlerbehebung durch Austausch von Einheiten gemäß den angegebenen Symptomen beschrieben.

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Die Leitungen zum Primärteil des Leistungstransformators abziehen.
  5. Sicherstellen, dass diese Leitungen durch Isolierband von anderen Komponenten und dem Ofengehäuse isoliert bleiben.
  6. Nach diesem Verfahren das Netzkabel wieder anschließen.

Steuereinheit

Die folgenden Symptome weisen auf eine defekte Steuereinheit hin.

  1. Im Zusammenhang mit LEDs
    1. Bei einer bestimmten LED leuchten alle oder einige LEDs nicht auf.
    2. Bei einer bestimmten LED ist die Helligkeit gering.
    3. Nur eine LED leuchtet nicht auf.
    4. Alle oder einige LEDs leuchten weiterhin.
    5. Eine bestimmte Gruppe von LEDs leuchtet nicht auf.
    6. Die LEDs flackern.
  2. Weitere mögliche Probleme, die durch eine defekte Steuereinheit verursacht werden.
    1. Summer ertönt nicht oder ertönt 계속.
    2. Kochen ist nicht möglich.
    3. Garzeit kann nicht eingestellt werden.

Wenn die Prüfung abgeschlossen ist,

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  5. Das Außengehäuse (Gehäuse) wieder anbringen.
  6. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  7. Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.

Verfahren L: RELAISTEST

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Die Leitungen zum Primärteil des Leistungstransformators abziehen.
  5. Sicherstellen, dass diese Leitungen durch Isolierband von anderen Komponenten und dem Ofengehäuse isoliert bleiben.
  6. Nach diesem Verfahren das Netzkabel wieder anschließen.
  7. Das Außengehäuse entfernen und die Spannung zwischen Pin Nr. 5 des 3-poligen Steckers (A) und dem gemeinsamen Anschluss des Relais RY1 an der Steuereinheit mit einem Wechselspannungsvoltmeter überprüfen. Das Messgerät sollte 120 Volt anzeigen, andernfalls den Ofenstromkreis überprüfen.

RY1- und RY2-Relaistest

Diese Relais werden mit Gleichspannung betrieben.

Die Spannung an der Relaisspule mit einem Gleichspannungsvoltmeter während des Mikrowellen-Garbetriebs überprüfen.

Gleichspannung angezeigt: Defektes Relais.

Gleichspannung nicht angezeigt: Diode überprüfen, die mit der Relaisspule verbunden ist. Wenn die Diode in Ordnung ist, ist die Steuereinheit defekt.

RELAISSYMBOL BETRIEBSSPANNUNG ANGESCHLOSSENE KOMPONENTEN
RY1 Ca. 19,2 V Gleichstrom Ofenlampe / Antennenmotor / Kühlgebläsemotor
RY2 Ca. 19,9 V Gleichstrom Leistungstransformator

Warnung HINWEIS: Die Spannung unter der Bedingung, dass alle LEDs leuchten.

  1. Netzkabel abziehen und dann das Außengehäuse entfernen.
  2. Tür öffnen und blockiert offen halten.
  3. Hochspannungskondensator entladen.
  4. Alle während des Tests von Komponenten entfernten Leitungen wieder anschließen.
  5. Das Außengehäuse (Gehäuse) wieder anbringen.
  6. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  7. Den Ofen in Betrieb nehmen und alle Funktionen überprüfen.

Prozedur M: LEITERBAHNMUSTER AUF DER LEITERPLATTE PRÜFEN

Zum Schutz der elektronischen Schaltkreise ist dieses Modell mit einem feinen Leiterbahnmuster ausgestattet, das primär auf der Leiterplatte angebracht ist; dieses Leiterbahnmuster fungiert als Sicherung.

  1. Leiterbahnmuster prüfen und reparieren.
    1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
    2. Die Tür öffnen und offen blockieren.
    3. Hochspannungskondensator entladen.
    4. Befolgen Sie die untenstehende Anleitung zur Fehlerbehebung für die Reparatur.
SCHRITTE AUFTRETEN URSACHE ODER KORREKTUR
1 Nur das Muster bei a ist gebrochen. *Steckbrücke J1 einsetzen und verlöten.
2 Muster bei a und b sind gebrochen. *Steuereinheit ersetzen.
  1. Eine Sichtprüfung des Varistors vornehmen. Auf Brandschäden prüfen.
  2. Alle während der Prüfung von Bauteilen entfernten Leitungen wieder anschließen.
  3. Das Außengehäuse (Gehäuse) wieder anbringen.
  4. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  5. Den Ofen in Betrieb nehmen und alle Funktionen prüfen.
  1. Befolgen Sie die untenstehende Anleitung zur Fehlerbehebung, wenn die Anzeige nach Abschluss der obigen Prüfung und Reparaturen nicht aufleuchtet.
    1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
    2. Die Tür öffnen und offen blockieren.
    3. Hochspannungskondensator entladen.
    4. Die Leitungen zur Primärseite des Leistungstransformators trennen.
    5. Sicherstellen, dass diese Leitungen mithilfe von Isolierband von anderen Bauteilen und dem Ofengehäuse isoliert bleiben.
    6. Nach dieser Prozedur das Netzkabel wieder anschließen.
    7. Befolgen Sie die untenstehende Anleitung zur Fehlerbehebung für die Reparatur.
SCHRITTE AUFTRETEN URSACHE ODER KORREKTUR
1 Die Nennwechselspannung liegt nicht zwischen Pin Nr. 5 des 3-poligen Steckverbinders (A) und dem gemeinsamen Anschluss des Relais RY1 an. Versorgungsspannung und Ofen-Netzkabel prüfen.
  1. Netzkabel abziehen und anschließend das Außengehäuse entfernen.
  2. Die Tür öffnen und offen blockieren.
  3. Hochspannungskondensator entladen.
  4. Alle während der Prüfung von Bauteilen entfernten Leitungen wieder anschließen.
  5. Das Außengehäuse (Gehäuse) wieder anbringen.
  6. Das Netzkabel wieder anschließen, nachdem das Außengehäuse installiert wurde.
  7. Den Ofen in Betrieb nehmen und alle Funktionen prüfen.

MONTAGE DES TOUCH-BEDIENFELDES

ÜBERSICHT DES TOUCH-BEDIENFELDES

Steuerungseinheit

Die Steuerungseinheit besteht aus LSI, Stromversorgungsschaltung, Synchronisationssignalschaltung, Rücksetzschaltung, Buzzerschaltung, Encoder-Schaltung und Anzeigeschaltung.

  1. LSI
    Diese LSI steuert das Encoder-Signal, das Relaisansteuersignal für die Ofenfunktion, das Buzzersignal und das LED-Signal.
  2. Stromversorgungsschaltung
    Diese Schaltung erzeugt die in der Steuerungseinheit benötigte Spannung.
    Symbol Spannung Anwendung
    VC +5V (*) LSI(I-1)|VR +20V (*) RELAY(RY1, RY2)
    (*) Die Spannung unter der Bedingung, dass alle LEDs leuchten. Die Spannung VR variiert je nach Anzahl der leuchtenden LEDs.
  3. Synchronisationssignalschaltung
    Das Stromversorgungs-Synchronisationssignal dient zur Erzeugung einer grundlegenden Standardzeit in der Taktschaltung. Es weist einen sehr geringen Fehler auf, da es mit kommerzieller Frequenz arbeitet.

WARTUNG DES TOUCH-BEDIENFELDES

Vorsichtsmaßnahmen beim Umgang mit elektronischen Bauteilen

Dieses Gerät verwendet CMOS LSI als integralen Bestandteil der Schaltungen. Beim Umgang mit diesen Teilen müssen die folgenden Vorsichtsmaßnahmen strengstens beachtet werden. CMOS LSI haben an ihren Eingangs- und Ausgangsanschlüssen eine extrem hohe Impedanz. Aus diesem Grund werden sie leicht von der umgebenden Hochspannungsquelle, statischen Aufladungen in der Kleidung usw. beeinflusst, und manchmal werden sie durch die eingebaute Schutzschaltung nicht vollständig geschützt.

Zum Schutz von CMOS LSI:

  1. Beim Lagern und Transportieren gründlich in Aluminiumfolie einwickeln. Auch PW-Platinen, die diese enthalten, in Aluminiumfolie einwickeln.
  2. Beim Löten den Techniker wie in der Abbildung gezeigt erden und einen geerdeten Lötkolben und Arbeitstisch verwenden.

Wartung des Touch-Bedienfeldes

Wir beschreiben die Verfahren zur Wartung des Touch-Bedienfeldes des Mikrowellenherds und die dabei zu beachtenden Vorsichtsmaßnahmen. Für die Durchführung der Wartung kann das Touch-Bedienfeld entweder über die Stromleitung des Ofens selbst oder über eine externe Stromquelle mit Strom versorgt werden.

  1. Wartung des Touch-Bedienfeldes mit Stromversorgung durch den Ofen:

    DER HOCHSPANNUNGSTRANSFORMATOR DES MIKROWELLENOFENS IST WÄHREND DER WARTUNG NOCH UNTER SPANNUNG UND STELLT EINE GEFAHR DAR. Bevor Sie daher die Leistung des Touch-Bedienfeldes überprüfen,
    1. Ziehen Sie das Netzkabel ab und entfernen Sie dann das Außengehäuse.
    2. Öffnen Sie die Tür und blockieren Sie sie in dieser Position.
    3. Entladen Sie den Hochspannungskondensator.
    4. Trennen Sie die Leitungen zur Primärseite des Leistungstransformators.
    5. Stellen Sie sicher, dass diese Leitungen durch Isolierband von anderen Komponenten und dem Ofengehäuse isoliert bleiben.
    6. Danach das Netzkabel wieder anschließen.
      Nach der Überprüfung der Leistung des Touch-Bedienfeldes,
      1. Ziehen Sie das Netzkabel ab.
      2. Öffnen Sie die Tür und blockieren Sie sie in dieser Position.
      3. Schließen Sie die Leitungen zur Primärseite des Leistungstransformators wieder an.
      4. Installieren Sie das Außengehäuse (Gehäuse) wieder.
      5. Schließen Sie das Netzkabel wieder an, nachdem das Außengehäuse installiert wurde.
      6. Betreiben Sie den Ofen und überprüfen Sie alle Funktionen.
        1. Bei einigen Modellen ist das Stromversorgungskabel zwischen dem Touch-Bedienfeld und dem Ofen selbst so kurz, dass die beiden nicht getrennt werden können. Bei diesen Modellen überprüfen und reparieren Sie alle Bedienelemente (einschließlich sensorbezogener) des Touch-Bedienfeldes, während es mit dem Ofen verbunden bleibt.
        2. Bei einigen Modellen ist das Stromversorgungskabel zwischen dem Touch-Bedienfeld und dem Ofen lang genug, sodass sie voneinander getrennt werden können. Bei diesen Modellen ist es daher möglich, die Bedienelemente des Touch-Bedienfeldes zu überprüfen und zu reparieren, während es vom Ofen getrennt ist; in diesem Fall müssen Sie beide Enden des Türsensorschalters (auf der PWB) des Touch-Bedienfeldes mit einem Jumper kurzschließen, was einen Betriebszustand herstellt, der dem Schließen der Ofentür entspricht. Die sensorbezogenen Bedienelemente des Touch-Bedienfeldes können überprüft werden, wenn Dummy-Widerstände mit einem Widerstand verwendet werden, der dem der Bedienelemente entspricht.
  1. Wartung des Touch-Bedienfeldes mit Stromversorgung durch eine externe Stromquelle: Trennen Sie das Touch-Bedienfeld vollständig vom Ofen und schließen Sie beide Enden des Türsensorschalters (auf der PWB) des Touch-Bedienfeldes kurz, wodurch ein Betriebszustand hergestellt wird, der dem Schließen der Ofentür entspricht.
    Schließen Sie eine externe Stromquelle an den Stromeingang des Touch-Bedienfeldes an, dann ist es möglich, die Bedienelemente des Touch-Bedienfeldes zu überprüfen und zu reparieren; es ist auch möglich, die sensorbezogenen Bedienelemente des Touch-Bedienfeldes mit Dummy-Widerständen zu überprüfen.

Wartungswerkzeuge

Für die Wartung des Touch-Bedienfeldes benötigte Werkzeuge.

  1. Lötkolben: 60W (Es wird empfohlen, einen Lötkolben mit Erdungsklemme zu verwenden.)
  2. Oszilloskop: Einstrahlig, Frequenzbereich: DC - 10MHz Typ oder fortschrittlicheres Modell.
  3. Sonstiges: Handwerkzeuge

Weitere Vorsichtsmaßnahmen

  1. Entfernen Sie vor dem Einschalten der Stromversorgung der Steuerungseinheit die Aluminiumfolie, die zur Vermeidung statischer Elektrizität angebracht wurde.
  2. Schließen Sie den Stecker der Schlüsseleinheit an die Steuerungseinheit an und stellen Sie sicher, dass die Anschlusskabel nicht verdreht sind.
  3. Achten Sie nach dem Entfernen der Aluminiumfolie darauf, dass keine ungewöhnliche Spannung aufgrund statischer Elektrizität usw. an die Eingangs- oder Ausgangsanschlüsse angelegt wird.
  4. Bringen Sie Stecker, Elektrolytkondensatoren usw. an der PWB an und stellen Sie sicher, dass alle Verbindungen fest sind.
  5. Stellen Sie sicher, dass Sie die angegebenen Komponenten verwenden, wo hohe Präzision erforderlich ist.

VORSICHTSMASSNAHMEN BEI DER VERWENDUNG VON BLEIFREIEM LOT

Verwendung von bleifreiem Lot

Die "Main PWB" dieses Modells verwendet bleifreies Lot. Dies wird durch das "LF"-Symbol auf der PWB und im Servicehandbuch angezeigt. Der nachgestellte Buchstabe gibt den Legierungstyp des Lots an.

Beispiel:

Zeigt bleifreies Lot aus Zinn, Silber und Kupfer an

Verwendung von bleifreiem Lötdraht

Bei der Reparatur einer PWB mit dem "LF"-Symbol sollte nur bleifreies Lot verwendet werden. (Die Verwendung von normalem Zinn-/Bleilegierungslot kann zu kalten Lötstellen und Schäden an den Leiterbahnen führen.)
Da der Schmelzpunkt von bleifreiem Lot etwa 40°C höher ist als der von Zinn-/Bleilegierungslot, wird empfohlen, eine spezielle Lötspitze zu verwenden und die Kolbentemperatur entsprechend anzupassen.

Löten

Da der Schmelzpunkt von bleifreiem Lot (Sn-Ag-Cu) höher ist und eine schlechtere Benetzbarkeit (Fließfähigkeit) aufweist, sollte äußerste Vorsicht geboten sein, um Schäden an der Lötfläche der PWB zu vermeiden, indem die Lötspitze nicht über einen längeren Zeitraum mit der PWB in Kontakt gelassen wird. Entfernen Sie die Lötspitze, sobald eine gute Fließfähigkeit erreicht ist. Der hohe Zinngehalt in bleifreiem Lot führt zu einer vorzeitigen Korrosion der Lötspitze. Um den Verschleiß der Lötspitze zu reduzieren, senken Sie die Temperatur oder schalten Sie den Lötkolben aus, wenn er nicht benötigt wird.

Das Belassen verschiedener Lottypen auf der Lötspitze führt zu einer Verunreinigung der verschiedenen Legierungen, was deren Eigenschaften verändert und ein gutes Löten erschwert. Es wird notwendig sein, Lötspitzen bei der Verwendung von bleifreiem Lot häufiger zu reinigen und zu ersetzen. Um den Spitzenverschleiß zu reduzieren, sollte darauf geachtet werden, die Spitze nach jedem Gebrauch gründlich zu reinigen.

KOMPONENTENAUSTAUSCH UND EINSTELLVERFAHREN

WARNUNG

Warnung
WARNUNG VOR HOCHSPANNUNG:
Mikrowellenherde enthalten Schaltkreise, die sehr hohe Spannungen und Ströme erzeugen können. Der Kontakt mit den folgenden Teilen kann zu einem schweren, möglicherweise tödlichen Stromschlag führen.

(Beispiel)
Hochspannungskondensator, Leistungstransformator, Magnetron, Hochspannungsgleichrichtereinheit, Hochspannungskabelbaum usw..

Warnung
Vermeiden Sie eine mögliche Exposition gegenüber Mikrowellenenergie. Bitte befolgen Sie die nachstehenden Anweisungen, bevor Sie den Ofen in Betrieb nehmen.

  1. Trennen Sie das Netzkabel.
  2. Überprüfen Sie Tür und Hohlraum-Frontplatte visuell auf Beschädigungen (Dellen, Risse, Anzeichen von Lichtbögen usw.).

Führen Sie alle notwendigen Reparaturarbeiten durch, bevor Sie den Ofen in Betrieb nehmen.
Betreiben Sie den Ofen nicht, wenn eine der folgenden Bedingungen zutrifft;

  1. Die Tür schließt nicht fest.
  2. Türscharnier, -halterung oder Verschlussriegel ist beschädigt.
  3. Die Türdichtung oder -versiegelung ist beschädigt.
  4. Die Tür ist verbogen oder verzogen.
  5. Es gibt defekte Teile im Türverriegelungssystem.
  6. Es gibt defekte Teile in der Mikrowellenerzeugungs- und -übertragungseinheit.
  7. Es sind sichtbare Schäden am Ofen vorhanden.

Betreiben Sie den Ofen nicht:

  1. Ohne die HF-Dichtung (Magnetron).
  2. Wenn der Wellenleiter oder der Ofenhohlraum nicht intakt sind.
  3. Wenn die Tür nicht geschlossen ist.
  4. Wenn das Außengehäuse (Gehäuse) nicht angebracht ist.

Warnung
WARNUNG FÜR VERKABELUNG
Um einen Stromschlag zu verhindern, treffen Sie die folgenden Vorsichtsmaßnahmen.

  1. Vor der Verkabelung,
    1. Trennen Sie das Netzkabel.
    2. Öffnen Sie die Tür und blockieren Sie sie im geöffneten Zustand.
    3. Entladen Sie den Hochspannungskondensator und warten Sie 60 Sekunden.
  2. Lassen Sie die Kabel nicht die folgenden Teile berühren;
    1. Hochspannungsteile: Magnetron, Hochspannungstransformator, Hochspannungskondensator und Hochspannungsgleichrichtereinheit.
    2. Heiße Teile:
      Ofenlampe, Magnetron, Leistungstransformator und Ofenhohlraum.
    3. Scharfe Kante: Bodenplatte, Ofenhohlraum, Wellenleiterflansch, Chassis-Halterung und andere Metallplatten.
    4. Bewegliche Teile (zur Vermeidung eines Fehlers) Lüfterflügel, Lüftermotor, Schalter, Schalthebel und Antennenmotor
  1. Klemmen Sie die Kabel nicht im Außengehäuse ein.
  2. Stecken Sie den Positive Lock Stecker ein, bis sein Stift arretiert ist, und stellen Sie sicher, dass die Kabel auch beim Ziehen nicht abrutschen.
  3. Um eine Fehlfunktion zu vermeiden, schließen Sie die Kabel korrekt an und beachten Sie dabei das Bilddiagramm.

Bitte beachten Sie "OVEN PARTS (OFENTEILE), CABINET PARTS (GEHÄUSETEILE), CONTROL PANEL PARTS (BEDIENFELDTEILE), DOOR PARTS (TÜRTEILE)", wenn Sie eine der folgenden Demontageverfahren durchführen:

ENTFERNUNG DES AUSSENGEHÄUSES

Um das Außengehäuse zu entfernen, gehen Sie wie folgt vor.

  1. Trennen Sie das Netzkabel.
  2. Öffnen Sie die Ofentür und blockieren Sie sie im geöffneten Zustand.
  3. Entfernen Sie die fünf (5) Schrauben von der Rückseite und entlang der Seitenkante des Gehäuses.
  4. Schieben Sie das gesamte Gehäuse etwa 3 cm nach hinten, um es von den Halteklammern an der Hohlraum-Frontplatte zu lösen.
  1. Heben Sie das gesamte Außengehäuse von der Einheit ab.
  2. Entladen Sie den Hochspannungskondensator, bevor Sie weitere Arbeiten durchführen.
  3. Betreiben Sie den Ofen nicht, wenn das Außengehäuse entfernt ist.
    Vorsicht
    TRENNEN SIE DEN OFEN VOR DEM ENTFERNEN DES AUSSENGEHÄUSES VON DER STROMVERSORGUNG.
    ENTLADEN SIE DEN HOCHSPANNUNGSKONDENSATOR, BEVOR SIE OFENKOMPONENTEN ODER VERKABELUNGEN BERÜHREN.

ENTFERNUNG DES LEISTUNGSTRANSFORMATORS

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Ofentür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie die Heizleiter des Leistungstransformators vom Hochspannungskondensator und dem Magnetron.
  5. Trennen Sie das Hochspannungskabel vom Leistungstransformator.
  6. Trennen Sie den Hauptkabelbaum vom Leistungstransformator.
  7. Entfernen Sie die zwei (2) Schrauben und zwei (2) VCP-Kappen, die den Transformator an der Grundplatte halten.
  8. Entfernen Sie den Transformator.
  9. Nun ist der Leistungstransformator frei.

ENTFERNUNG DER HOCHSPANNUNGSGLEICHRICHTEREINHEIT UND DES HOCHSPANNUNGSKONDENSATORS

Um die Komponenten zu entfernen, gehen Sie wie folgt vor.

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Ofentür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie das Hochspannungskabel der Hochspannungsgleichrichtereinheit vom Magnetron und dem Leistungstransformator.
  5. Trennen Sie den Heizleiter des Leistungstransformators vom Hochspannungskondensator.
  6. Entfernen Sie eine (1) Schraube, die den Erdanschluss der Hochspannungsgleichrichtereinheit hält.
  7. Trennen Sie alle Leitungen und Anschlüsse der Hochspannungsgleichrichtereinheit vom Hochspannungskondensator.
  8. Nun sollte die Hochspannungsgleichrichtereinheit frei sein.
  9. Entfernen Sie eine (1) Schraube, die die Kondensatorhalterung an der hinteren Platte des Ofenhohlraums hält.
  10. Entfernen Sie eine (1) Schraube, die den Lüfterkanal an der hinteren Platte des Ofenhohlraums hält.
  11. Lösen Sie die Kondensatorhalterung vom Lüfterkanal.
  12. Entfernen Sie den Kondensator aus der Kondensatorhalterung.
  13. Nun sollte der Kondensator frei sein.
    Vorsicht
    BEIM AUSTAUSCH DES HOCHSPANNUNGSGLEICHRICHTERS UND DES HOCHSPANNUNGSKONDENSATORS MUSS DER ERDSEITIGE ANSCHLUSS DES HOCHSPANNUNGSGLEICHRICHTERS FEST MIT EINER ERDUNGSSCHRAUBE BEFESTIGT WERDEN.

ENTFERNUNG DES MAGNETRONS

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Ofentür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie das Hochspannungskabel der Hochspannungsgleichrichtereinheit und den Heizleiter des Transformators vom Magnetron.
  5. Entfernen Sie die eine (1) Schraube, die die Luftführung am Magnetron hält, und entfernen Sie die Luftführung.
  6. Entfernen Sie die eine (1) Schraube, die die Einlegeplatte A am Magnetron hält, und entfernen Sie die Einlegeplatte A.
  7. Entfernen Sie die eine (1) Schraube, die die Chassis-Halterung am Magnetron hält.
  8. Lösen Sie die Laschen des Lufteinlasskanals von der Chassis-Halterung und dem Ofenhohlraum.
  9. Bewegen Sie den Lufteinlasskanal nach links.
  10. Entfernen Sie vorsichtig vier (4) Schrauben, die das Magnetron am Wellenleiter halten. Halten Sie beim Entfernen der Schrauben das Magnetron fest, um ein Herunterfallen zu verhindern.
  11. Entfernen Sie das Magnetron vorsichtig aus dem Wellenleiter, damit die Magnetronantenne nicht von Metallgegenständen um die Antenne herum getroffen wird.
    Vorsicht
    BEIM AUSTAUSCH DES MAGNETRONS STELLEN SIE SICHER, DASS DIE HF-DICHTUNG KORREKT SITZT UND DIE BEFESTIGUNGSSCHRAUBEN DES MAGNETRONS SICHER ANGEZOGEN SIND.

ENTFERNUNG DER BEDIENFELD-EINHEIT

BEDIENFELD-EINHEIT

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie den Hauptkabelbaum von der Steuerung.
  5. Entfernen Sie die eine (1) Schraube, die die Bedienfeld-Einheit an der vorderen Platte des Ofenhohlraums hält.
  6. Heben Sie die Bedienfeld-Einheit an.
  7. Nun ist die Bedienfeld-Einheit frei.

STEUERUNG

  1. Entfernen Sie die fünf (5) Schrauben, die die Steuerung am Bedienfeldrahmen halten.
  2. Entfernen Sie die Steuerung aus dem Bedienfeldrahmen.
  3. Nun ist die Steuerung frei.

TIMERKNOPF

  1. Nach dem Entfernen der Steuerung entfernen Sie den Ring, der den Timerknopf am Bedienfeld hält.
  2. Lösen Sie die Lasche des Timerknopfs aus der Öffnung des Bedienfelds.
  3. Nun ist der Timerknopf frei.

Warnung HINWEIS:

  1. Bevor Sie ein neues Timerblatt anbringen, wischen Sie Klebstoffreste auf den Oberflächen des Bedienfeldrahmens vollständig mit einem in Alkohol getränkten weichen Tuch ab.
  2. Beim Anbringen des Timerblatts am Bedienfeldrahmen richten Sie die obere und rechte Kante des Timerblatts an der korrekten Position des Bedienfeldrahmens aus.
  3. Kleben Sie das Timerblatt fest auf den Bedienfeldrahmen, indem Sie es mit einem weichen Tuch reiben, um Kratzer zu vermeiden.

ENTFERNUNG DER OFENLAMPE UND LAMPENFASSUNG

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Heben Sie die Ofenlampenfassung vom Lufteinlasskanal ab.
  5. Ziehen Sie die Kabel aus der Ofenlampenfassung, indem Sie mit einem kleinen flachen Schraubendreher auf das Anschlussloch der Ofenlampenfassung drücken.
  6. Nun ist die Ofenlampenfassung frei.
    Ofenlampenfassung
    Abbildung C-1. Ofenlampenfassung

ENTFERNUNG DES POSITIVE LOCK STECKERS (GEHÄUSELOSER TYP)

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Drücken Sie den Hebel des Positive Lock® Steckers.
  5. Ziehen Sie den Positive Lock® Stecker nach unten.
    Vorsicht
    BEIM ANSCHLIESSEN DER POSITIVE LOCK® STECKER AN DIE ANSCHLÜSSE, MONTIEREN SIE DEN POSITIVE LOCK® SO, DASS DER HEBEL ZU IHNEN ZEIGT.
    Positive Lock® Stecker
    Abbildung C-1. Positive Lock® Stecker

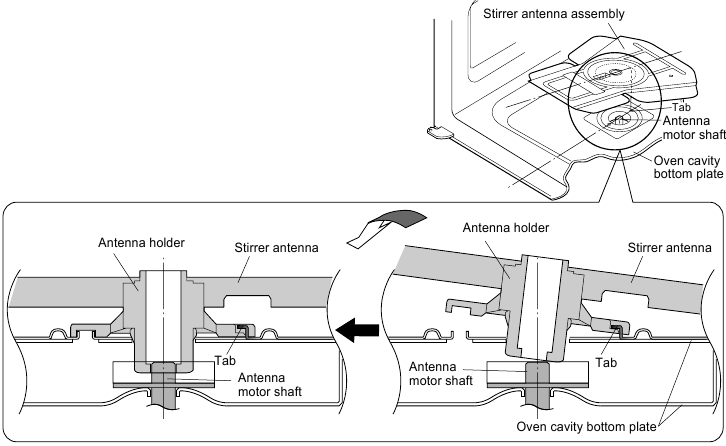

ENTFERNUNG DES ANTENNENMOTORS

  1. Trennen Sie das Netzkabel.
  2. Entfernen Sie die eine (1) Schraube, die die Grundplattenabdeckung an der Grundplatte hält, und entfernen Sie die Grundplattenabdeckung.
  3. Trennen Sie die Kabel vom Antennenmotor und entfernen Sie die eine (1) Schraube, die den Antennenmotor hält.
  4. Entfernen Sie die Antennenmotorwelle vom Antennenmotor.
  5. Nun ist der Antennenmotor frei.

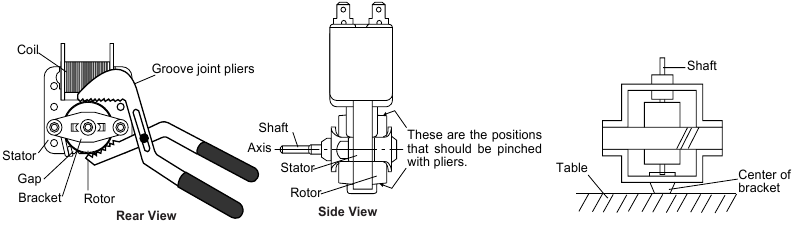

ENTFERNUNG DES KÜHLLÜFTERMOTORS

DEMONTAGE

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie im geöffneten Zustand.
  3. Entladen Sie den Hochspannungskondensator.
  4. Trennen Sie die Kabel vom Lüftermotor.
  5. Entfernen Sie die eine (1) Schraube, die die Kondensatorhalterung an der hinteren Platte des Ofenhohlraums hält.
  6. Entfernen Sie die eine (1) Schraube, die den Lüfterkanal an der hinteren Platte des Ofenhohlraums hält.
  7. Lösen Sie die Laschen der Kondensatorhalterung vom Lüfterkanal.
  8. Entfernen Sie den Lüfterkanal aus dem Ofen.
  9. Entfernen Sie den Lüfterflügel von der Lüftermotorwelle gemäß dem folgenden Verfahren.
  10. Halten Sie den Rand des Rotors des Lüftermotors mit einer Rillenzange fest.
    Vorsicht
    STELLEN SIE SICHER, DASS KEINE TEILE IN DEN SPALT ZWISCHEN ROTOR UND STATOR DES LÜFTERMOTORS GELANGEN. DA DER ROTOR LEICHT DURCH ZANGEN BESCHÄDIGT WERDEN KANN UND METALLTEILE ENTSTEHEN KÖNNEN.
    BERÜHREN SIE DIE SPÜLE DES LÜFTERMOTORS NICHT MIT DER ZANGE, DA DIE SPÜLE DURCHGESCHNITTEN ODER BESCHÄDIGT WERDEN KANN.
    VERUNGESTALTEN SIE DIE HALTERUNG NICHT DURCH BERÜHREN MIT DER ZANGE.
  11. Entfernen Sie die Lüfterflügelbaugruppe von der Welle des Lüftermotors, indem Sie den Lüfterflügel von Hand ziehen und drehen.
  12. Nun ist der Lüfterflügel frei.
    Vorsicht
    VERWENDEN SIE DEN ENTFERNTEN LÜFTERFLÜGEL NICHT WIEDER, DA DAS LOCH (FÜR DIE WELLE) GRÖSSER ALS NORMAL SEIN KÖNNTE.
  13. Entfernen Sie die zwei (2) Schrauben, die den Lüftermotor am Lüfterkanal halten.
  14. Nun ist der Lüftermotor frei.

MONTAGE

  1. Montieren Sie den Lüftermotor mit den zwei (2) Schrauben am Lüfterkanal.
  2. Montieren Sie den Lüfterflügel gemäß dem folgenden Verfahren auf die Lüftermotorwelle.
  3. Halten Sie die Mitte der Halterung, die die Welle des Lüftermotors trägt, auf dem flachen Tisch.
  4. Montieren Sie den Lüfterflügel auf die Welle des Lüftermotors, indem Sie den Lüfterflügel mit einem kleinen, leichten Kugelkopfhammer oder Gummihammer aufdrücken.
    Vorsicht
    Schlagen Sie beim Einbau nicht hart auf den Lüfterflügel, da die Halterung verformt werden könnte.
    STELLEN SIE SICHER, DASS DER LÜFTERFLÜGEL NACH DER MONTAGE REIBUNGSLOS ROTIERT.
    STELLEN SIE SICHER, DASS DIE ACHSE DER WELLE NICHT SCHRÄG IST.
  5. Montieren Sie den Lüfterkanal mit der einen (1) Schraube an der hinteren Platte des Ofenhohlraums.
  6. Führen Sie die Laschen der Kondensatorhalterung in den Lüfterkanal ein.
  7. Montieren Sie die Kondensatorhalterung mit der einen (1) Schraube an der hinteren Platte des Ofenhohlraums.
  8. Schließen Sie die Kabel wieder an den Lüftermotor an.

NETZKABEL AUSTAUSCH

NETZKABEL AUSTAUSCH

ENTFERNUNG


Abbildung C-3a. Netzkabel Austausch

  1. Trennen Sie das Netzkabel und entfernen Sie anschließend das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie in geöffneter Position.
  3. Entladen Sie den Hochspannungskondensator.
  4. Entfernen Sie die eine (1) Schraube, die das grüne Kabel an der hinteren Hohlraumplatte hält.
  5. Trennen Sie die Kabelenden des Netzkabels vom Entstörfilter.
  6. Lösen Sie das Netzkabel von der hinteren Hohlraumplatte des Ofens.
  7. Das Netzkabel ist nun frei.

WIEDERMONTAGE

  1. Führen Sie den geformten Kabelstopper des Netzkabels in das quadratische Loch der hinteren Hohlraumplatte des Ofens ein, siehe Abbildung C3b.

    Abbildung C-3b. Netzkabel Austausch
  2. Befestigen Sie das Erdungskabel des Netzkabels mit einer (1) Schraube an der hinteren Hohlraumplatte und ziehen Sie die Schraube fest.
  3. Verbinden Sie die Kabelenden des Netzkabels mit dem Entstörfilter, siehe Bilddiagramm.

ENTFERNUNG TÜRKONTAKTSCHALTER/SEKUNDÄRER VERRIEGELUNGSSCHALTER UND ÜBERWACHUNGSSCHALTER

ENTFERNUNG


Abbildung C-4. Schalter

  1. Trennen Sie das Netzkabel und entfernen Sie das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie in geöffneter Position.
  3. Entladen Sie den Hochspannungskondensator.
  4. Entfernen Sie die Bedienfeldbaugruppe, siehe Abschnitt BEDIENFELDBAUGUPPE ENTFERNEN.
  5. Trennen Sie die Leitungen von allen Schaltern.
  6. Entfernen Sie die zwei (2) Schrauben, die den Verriegelungshaken am Ofenhohlraum halten.
  7. Entfernen Sie den Verriegelungshaken.
  8. Drücken Sie die Haltefeder leicht nach außen und entfernen Sie den Schalter.

WIEDERMONTAGE

  1. Setzen Sie jeden Schalter wieder an seinen Platz ein. Der Türkontaktschalter und der Überwachungsschalter befinden sich in der unteren Position und der sekundäre Verriegelungsschalter in der oberen Position.
  2. Schließen Sie die Kabelenden wieder an jeden Schalter an. Siehe Bilddiagramm.
  3. Befestigen Sie den Verriegelungshaken (mit zwei (2) Befestigungsschrauben) am Ofenflansch.
  4. Stellen Sie sicher, dass der Überwachungsschalter ordnungsgemäß funktioniert, und überprüfen Sie die Durchgängigkeit des Überwachungsschaltkreises. Siehe Kapitel „Testverfahren“ und Einstellverfahren.

EINSTELLUNG TÜRKONTAKTSCHALTER/SEKUNDÄRER VERRIEGELUNGSSCHALTER UND ÜBERWACHUNGSSCHALTER

Einstellung

  1. Trennen Sie das Netzkabel und entfernen Sie anschließend das Außengehäuse.
  2. Öffnen Sie die Tür und blockieren Sie sie in geöffneter Position.
  3. Entladen Sie den Hochspannungskondensator.
    Wenn der Türkontaktschalter, der sekundäre Verriegelungsschalter und der Überwachungsschalter aufgrund einer Fehleinstellung nicht ordnungsgemäß funktionieren, sollte die folgende Einstellung vorgenommen werden.
  4. Lösen Sie die zwei (2) Schrauben, die den Verriegelungshaken am vorderen Flansch des Ofenhohlraums halten.
  5. Stellen Sie bei geschlossener Tür den Verriegelungshaken durch Vor- und Zurückbewegen sowie Auf- und Abwärtsbewegen ein. Das Spiel der Tür nach innen und außen, das durch die obere und untere Position des Verriegelungshakens zugelassen wird, sollte weniger als 0,5 mm betragen. Die vertikale Position des Verriegelungshakens sollte so eingestellt werden, dass der Türkontaktschalter und der sekundäre Verriegelungsschalter bei geschlossener Tür aktiviert werden. Die horizontale Position des Verriegelungshakens sollte so eingestellt werden, dass der Stößel des Überwachungsschalters bei geschlossener Tür gedrückt wird.
  6. Befestigen Sie die Schrauben mit Unterlegscheiben fest.
  7. Überprüfen Sie die Funktion aller Schalter. Wenn jeder Schalter bei geschlossener Tür nicht aktiviert wurde, lösen Sie die Schraube und stellen Sie die Position des Verriegelungshakens ein.

Nach der Einstellung Folgendes überprüfen


Abbildung C-5. Einstellungen der Verriegelungsschalter

  1. Das Spiel der Tür nach innen und außen beträgt in der verriegelten Position weniger als 0,5 mm. Überprüfen Sie zuerst die obere Position des Verriegelungshakens, indem Sie den oberen Teil der Tür zum Ofengesicht hin drücken und ziehen.
    Überprüfen Sie dann den unteren Teil des Verriegelungshakens, indem Sie den unteren Teil der Tür zum Ofengesicht hin drücken und ziehen. Beide Ergebnisse (Spiel in der Tür) sollten weniger als 0,5 mm betragen.
  1. Der Türkontaktschalter und der sekundäre Verriegelungsschalter unterbrechen den Stromkreis, bevor die Tür geöffnet werden kann.
  2. Die Kontakte des Überwachungsschalters schließen sich, wenn die Tür geöffnet wird.
  3. Bauen Sie das Außengehäuse wieder ein und überprüfen Sie die Mikrowellenleckage um die Tür herum mit einem zugelassenen Mikrowellen-Messgerät. (Siehe Mikrowellen-Messverfahren.)

ENTFERNUNG VON TÜRTEILEN

ENTFERNUNG

DROSSELABDECKUNG

  1. Trennen Sie das Netzkabel.
  2. Öffnen Sie die Tür leicht.
  3. Führen Sie einen Spachtel (Dicke ca. 0,5 mm) in den Spalt zwischen Drosselabdeckung und Türrahmen ein, wie in Abbildung C-6 gezeigt, um die Eingriffsteile zu lösen.
  4. Hebel Sie die Drosselabdeckung ab, indem Sie einen Spachtel einführen, wie in Abbildung C-6
    ENTFERNUNG VON TÜRTEILEN - ENTFERNUNG DROSSELABDECKUNG
    Abbildung C-6. Türausbau
  5. Lösen Sie die Drosselabdeckung von der Türverkleidung.
  6. Die Drosselabdeckung ist nun frei.
    Warnung HINWEIS: Führen Sie bei Reparaturen an der Tür die Spaltendrossel (Laschen an der Türverkleidungsbaugruppe) nicht biegen oder verformen, um Mikrowellenleckagen zu vermeiden.
  7. Lösen Sie zwei (2) Stifte der Türverkleidung aus zwei (2) Löchern der oberen und unteren Ofenscharniere, indem Sie diese anheben.
  8. Entfernen Sie das eine (1) Kissen (Ferrit) aus der unteren Öffnung zwischen der Türverkleidung und dem Türrahmen.
  9. Die Tür-Unterbaugruppe ist nun vom Ofenhohlraum gelöst.

ENTFERNUNG TÜRVERKLEIDUNG

  1. Entfernen Sie die vier (4) Schrauben, die die Türverkleidung am Türrahmen halten.
  2. Lösen Sie die Türverkleidung von sieben (7) Laschen des Türrahmens, indem Sie die Türverkleidung nach unten schieben.
  3. Die Türverkleidung ist nun frei.

ENTFERNUNG TÜRGRIFF

  1. Lösen Sie die Verriegelungsfeder von der Lasche der Verriegelungswinkelbaugruppe.
  2. Entfernen Sie die zwei (2) Schrauben, die den Türgriff und die Verriegelungswinkelbaugruppe durch den Türrahmen halten.
  3. Der Türgriff ist nun frei.

ENTFERNUNG VERRIEGELUNGSKÖPFE

  1. Entfernen Sie die eine (1) Schraube, die die Verriegelungswinkelbaugruppe am Türrahmen hält.
  2. Entfernen Sie die Verriegelungswinkelbaugruppe zusammen mit dem Verriegelungshebel, der Verriegelungsfeder sowie den oberen und unteren Verriegelungsköpfen vom Türrahmen.
  3. Lösen Sie den Verriegelungshebel zusammen mit der Verriegelungsfeder und den Verriegelungsköpfen von der Verriegelungswinkelbaugruppe.
  4. Lösen Sie die zwei (2) Verriegelungsköpfe vom Verriegelungshebel.
  5. Die oberen und unteren Verriegelungsköpfe sind nun frei.

ENTFERNUNG VORDERE TÜRGLAS ODER DICHTUNGSPLATTE

(Nach ENTFERNUNG TÜRVERKLEIDUNG)

  1. Entfernen Sie die vier (4) Schrauben, die den Glasstopper U am Türrahmen halten, und entfernen Sie den Glasstopper U.
  2. Entfernen Sie die zwei (2) Schrauben, die den Glasstopper R am Türrahmen halten, und entfernen Sie den Glasstopper R.
  3. Schieben Sie das vordere Türglas und die Dichtungsplatte zuerst nach links und dann nach oben, um sie von den haltenden Laschen zu lösen.
  4. Das vordere Türglas oder die Dichtungsplatte sind nun frei.

ENTFERNUNG TÜRGEHÄUSE

(Nach ENTFERNUNG TÜRVERKLEIDUNG)

  1. Biegen Sie alle Laschen des Türgehäuses gerade, die das Türgehäuse am Türrahmen halten.
  2. Lösen Sie das Türgehäuse vom Türrahmen.
  3. Das Türgehäuse ist nun frei.

Warnung HINWEIS: Zu diesem Zeitpunkt ist das Türemblem am Türgehäuse angebracht.

WIEDERMONTAGE DER TÜR

WIEDERMONTAGE DER TÜR - Türaustausch
Abbildung C-7. Türaustausch

  1. Bauen Sie alle Türteile wieder ein, außer der Drosselabdeckung.
  2. Führen Sie zwei (2) Stifte der Türverkleidung in zwei (2) Löcher der oberen und unteren Ofenscharniere ein.
  3. Setzen Sie das eine (1) Kissen (Ferrit) in die untere Öffnung zwischen der Türverkleidung und dem Türrahmen ein.
  4. Setzen Sie die Drosselabdeckung durch Drücken wieder an der Türverkleidung an.

Warnung HINWEIS: Nach jeder Wartung an der Tür;

  1. Stellen Sie sicher, dass der Türkontaktschalter, der sekundäre Verriegelungsschalter und der Überwachungsschalter ordnungsgemäß funktionieren. (Siehe Kapitel „Testverfahren“.)
  2. Ein zugelassenes Mikrowellen-Messgerät sollte verwendet werden, um die Einhaltung der ordnungsgemäßen Emissionsbegrenzungsstandards für Mikrowellenstrahlung sicherzustellen. (Siehe Kapitel „Testverfahren“.)

Nach jeder Wartung ist Folgendes zu beachten

  1. Die Türverriegelungsköpfe greifen den Verriegelungshaken reibungslos durch das Verriegelungsloch und der Verriegelungskopf geht durch die Mitte des Verriegelungslochs.
  2. Die Abweichung der Türausrichtung von der horizontalen Linie der Hohlraumfrontplatte muss weniger als 1,0 mm betragen.
  3. Die Tür ist so positioniert, dass ihre Fläche gegen die Hohlraumfrontplatte gedrückt wird.
  4. Überprüfen Sie die Mikrowellenleckage um die Tür herum mit einem zugelassenen Mikrowellen-Messgerät. (Siehe Mikrowellen-Messverfahren.)

Warnung HINWEIS: Die Tür eines Mikrowellenofens ist so konstruiert, dass sie als elektronische Dichtung fungiert, die das Austreten von Mikrowellenenergie aus dem Ofenhohlraum während des Kochzyklus verhindert. Diese Funktion erfordert nicht, dass die Tür luftdicht, feuchtigkeits- (kondensations-) dicht oder lichtdicht ist. Daher ist das gelegentliche Auftreten von Feuchtigkeit, Licht oder das Wahrnehmen einer sanften Warmluftbewegung um die Ofentür herum nicht anormal und weist an sich nicht auf eine Leckage von Mikrowellenenergie aus dem Ofenhohlraum hin.

AUSTAUSCH DER ANTENNENMOTORWELLE

ENTFERNUNG

  1. Trennen Sie das Netzkabel.
  2. Öffnen Sie die Tür und blockieren Sie sie in geöffneter Position.
  3. Um den Hochspannungskondensator zu entladen, warten Sie 60 Sekunden.
  4. Entfernen Sie den Antennenmotor von der Bodenplatte des Ofenhohlraums, siehe „ANTENNENMOTOR ENTFERNEN“.
  5. Entfernen Sie die Keramikplatte von der Bodenplatte des Ofenhohlraums.
  6. Entfernen Sie die eine (1) Schraube und die eine (1) Unterlegscheibe, die den Antennenhalter der Rührantennenbaugruppe durch das quadratische Loch der Rührantenne an der Bodenplatte des Ofenhohlraums halten.
    Siehe Abbildung C-8.
    AUSTAUSCH DER ANTENNENMOTORWELLE - ENTFERNUNG
    Abbildung C-8. Entfernung der Antennenmotorwelle
  1. Lösen Sie den Antennenhalter von der einen (1) Lasche der Bodenplatte des Ofenhohlraums.
  2. Entfernen Sie die Rührantennenbaugruppe von der Bodenplatte des Ofenhohlraums.
  3. Entfernen Sie die Antennenmotorwelle aus dem Loch der Bodenplatte des Ofenhohlraums.
  4. Die Antennenmotorwelle ist nun frei.

INSTALLATION

  1. Setzen Sie die Antennenmotorwelle in das Loch der Bodenplatte des Ofenhohlraums ein und drehen Sie die flachen Seiten der Antennenmotorwelle zu den linken und rechten Seitenwänden des Ofenhohlraums (um den Rührantennenhalter anzupassen). Siehe Abbildung C-9.
    MOTORWELLENAUSTAUSCH - INSTALLATION - Schritt 1
    Abbildung C-9. Ausrichtung der Antennenmotorwelle und der Rührantennenbaugruppe
  2. Stellen Sie die Ausrichtung der Rührantenne und des Antennenhalters so ein, dass das Loch des Antennenhalters zur Mitte des großen Blattes der Rührantenne passt. Siehe Abbildung C-9.
  3. Haken Sie das Loch des Antennenhalters an die Lasche der Bodenplatte des Ofenhohlraums ein. Siehe Abbildung C-10.
    MOTORWELLENAUSTAUSCH - INSTALLATION - Schritt 2
    Abbildung C-10. Installation der Rührantennenbaugruppe
  4. Führen Sie den Antennenhalter in das Loch der Bodenplatte des Ofenhohlraums ein und passen Sie das Loch des Antennenhalters mit einer Antennenmotorwelle an. Siehe Abbildung C-10.
  5. Befestigen Sie den Antennenhalter mit der einen (1) Schraube und der einen (1) Unterlegscheibe an der Bodenplatte des Ofenhohlraums. Siehe Abbildung C-8.
  6. Befestigen Sie den Antennenmotor mit einer (1) Schraube an der Bodenplatte des Ofenhohlraums. Siehe Abbildung C-8.
  7. Schließen Sie die Kabelenden an den Antennenmotor an, siehe Bilddiagramm.
  8. Befestigen Sie die Grundplattenabdeckung mit einer (1) Schraube an der Grundplatte.
  9. Befestigen Sie die Keramikplatte an der Bodenplatte des Ofenhohlraums. Siehe „INSTALLATION DER KERAMIKPLATTE“.

INSTALLATION DES KERAMIKFACHS

  1. Netzkabel trennen.
  2. Tür öffnen und offen halten.
  3. Stellen Sie sicher, dass die glatte Oberfläche des Keramikfachs nach oben zeigt.
  4. Stellen Sie sicher, dass die Gummipackung ohne Flosse des Keramikfachs zur Vorderseite des Ofens zeigt.
    Warnung HINWEIS: Die drei (3) Gummipackungen mit Flossen und die eine (1) Gummipackung ohne Flosse sind an den vier (4) Kanten des Keramikfachs befestigt. Die eine (1) Gummipackung ohne Flosse ist die Vorderkante des Keramikfachs.
  5. Setzen Sie die Vorderkante des Keramikfachs in die Vorderkante der Bodenplatte des Ofeninnenraums ein.
  6. Drücken Sie die Hinterkante des Keramikfachs in die Bodenplatte des Ofeninnenraums.
  7. Nun ist das Keramikfach installiert.

    Stellen Sie sicher, dass die Gummipackung nicht zwischen der Ofentür und der Frontplatte des Ofeninnenraums eingeklemmt ist, um eine mögliche Exposition gegenüber übermäßiger Mikrowellenenergie zu vermeiden.

SCHALTPLÄNE

Übersichtsschaltplan

(Abbildung S-1)

SCHALTPLÄNE - Übersichtsschaltplan
Abbildung S-1. Übersichtsschaltplan

Schaltplan des Bedienfeldes

(Abbildung S-2)

SCHALTPLÄNE - Schaltplan des BedienfeldesAbbildung S-2. Schaltplan des Bedienfeldes

Leiterplatte

(Abbildung S-3)

SCHALTPLÄNE - Leiterplatte
Abbildung S-3. Leiterplatte

ERSATZTEILLISTE

BESTELLUNG VON ERSATZTEILEN

Um Ihre Bestellung schnell und korrekt bearbeiten zu können, geben Sie bitte die folgenden Informationen an.

  1. MODELLNUMMER
  2. REFERENZ-NR.
  3. TEILENUMMER
  4. BESCHREIBUNG

GEWERBLICHER MIKROWELLENOFEN FÜR LEICHTEN BETRIEB
MODELL R-21LCF

Teile, die mit "*" gekennzeichnet sind, können eine übermäßige Mikrowellenstrahlung verursachen.
Teile, die mit " " gekennzeichnet sind, werden bei Spannungen über 250 V verwendet.

ERSATZTEILLISTE

OFENTEILE

OFENTEILE - Teil 1

OFENTEILE - Teil 2
OFENTEILE - Teil 3

TÜR- UND BEDIENFELDTEILE

TÜR- UND BEDIENFELDTEILE - Teil 1
TÜR- UND BEDIENFELDTEILE - Teil 2

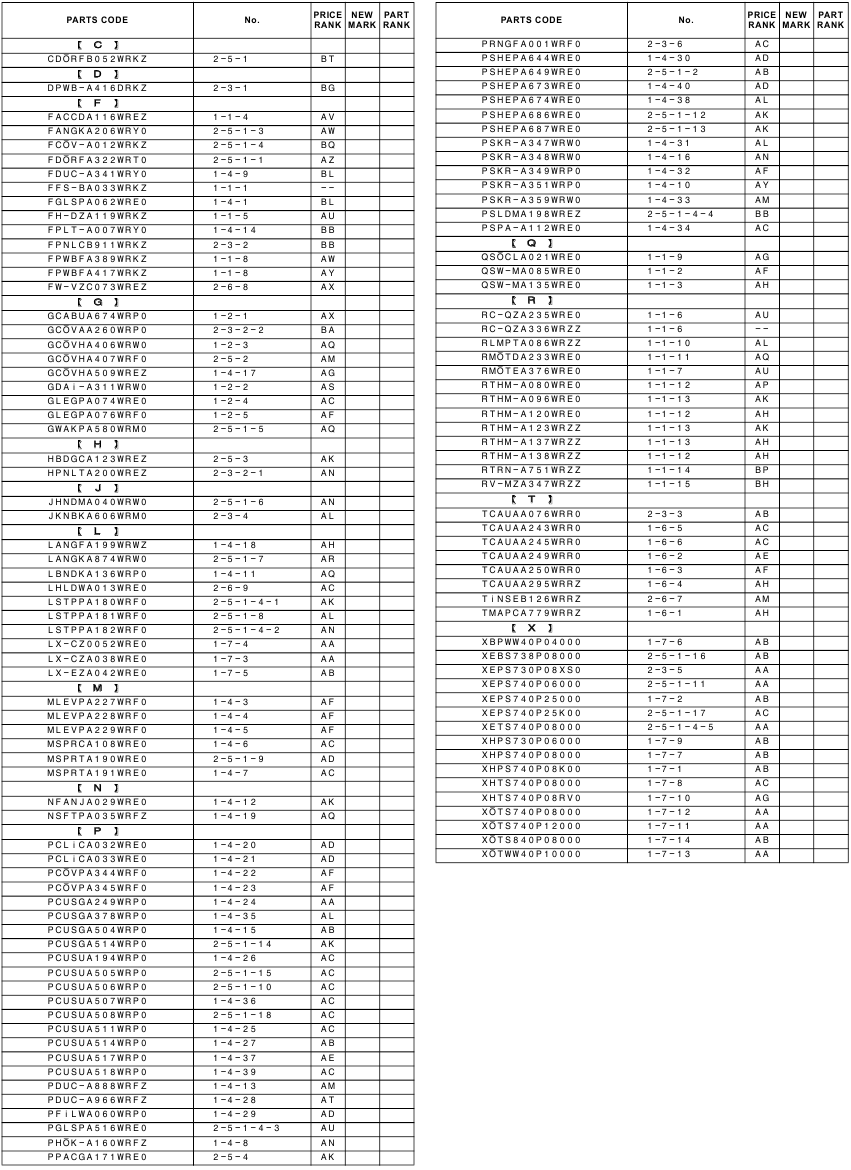

INHALTSVERZEICHNIS

INHALTSVERZEICHNIS

SICHERHEITSVORKEHRUNGEN

Im Interesse der Benutzersicherheit sollte der Ofen in seinen ursprünglichen Zustand zurückversetzt werden, und es sollten nur identische, den Spezifikationen entsprechende Teile verwendet werden.


AN SERVICEPERSONAL: Mikrowellenherde enthalten Schaltkreise, die sehr hohe Spannungen und Ströme erzeugen können. Der Kontakt mit den folgenden Teilen kann zu einem schweren, möglicherweise tödlichen Stromschlag führen. (High Voltage Capacitor, High Voltage Power Transformer, Magnetron, High Voltage Rectifier Assembly, High Voltage Harness usw.)

ZU BEACHTENDE VORSICHTSMASSNAHMEN VOR UND WÄHREND DER WARTUNG, UM EINE MÖGLICHE EXPOSITION GEGENÜBER ÜBERMÄSSIGER MIKROWELLENENERGIE ZU VERMEIDEN

  1. Betreiben Sie den Ofen nicht und lassen Sie ihn nicht bei geöffneter Tür betreiben.
  2. Führen Sie bei allen zu wartenden Öfen die folgenden Sicherheitsprüfungen durch, bevor Sie das Magnetron oder eine andere Mikrowellenquelle aktivieren, und nehmen Sie bei Bedarf Reparaturen vor:
    1. Verriegelungsfunktion,
    2. ordnungsgemäßes Schließen der Tür,
    3. Dichtung und Dichtflächen (Lichtbogenbildung, Verschleiß und andere Beschädigungen),
    4. Beschädigung oder Lockerung von Scharnieren und Verriegelungen,
    5. Anzeichen von Herunterfallen oder Missbrauch.
  3. Bevor Sie die Mikrowellenleistung für einen Servicetest oder eine Inspektion innerhalb der mikrowellenerzeugenden Komponenten einschalten, überprüfen Sie das Magnetron, den Hohlleiter oder die Übertragungsleitung und den Resonator auf korrekte Ausrichtung, Unversehrtheit und Verbindungen.
  4. Alle defekten oder falsch eingestellten Komponenten in der Verriegelung, Überwachung, Türdichtung sowie den Mikrowellenerzeugungs- und Übertragungssystemen müssen gemäß den in diesem Handbuch beschriebenen Verfahren repariert, ersetzt oder eingestellt werden, bevor der Ofen an den Eigentümer zurückgegeben wird.
  5. Eine Mikrowellen-Leckageprüfung zur Überprüfung der Einhaltung des Bundesleistungsstandards sollte an jedem Ofen durchgeführt werden, bevor er an den Eigentümer übergeben wird.

VOR DER WARTUNG

Vor der Wartung eines betriebsbereiten Geräts ist eine Mikrowellenemissionsprüfung gemäß dem in diesem Servicehandbuch beschriebenen Verfahren zur Mikrowellenmessung durchzuführen.

Wenn der Mikrowellenemissionspegel den angegebenen Grenzwert überschreitet, kontaktieren Sie SHARP ELECTRONICS CORPORATION sofort unter 1-800-237-4277.

Wenn das Gerät bei geöffneter Tür betrieben wird, sollte das Servicepersonal

  1. den Benutzer anweisen, den Ofen nicht zu betreiben und
  2. SHARP ELECTRONICS CORPORATION und das Center for Devices and Radiological Health der Food and Drug Administration sofort kontaktieren.

Servicepersonal sollte SHARP ELECTRONICS CORPORATION über jede zertifizierte Einheit informieren, bei der Emissionen von mehr als 4mW/cm2 festgestellt wurden. Der Eigentümer des Geräts sollte angewiesen werden, das Gerät nicht zu verwenden, bis der Ofen wieder den Vorschriften entspricht.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Sharp R-21LCF Handbuch herunterladen

Verfügbare Sprachen

Verwandte Anleitungen für Sharp R-21LCF

Inhaltsverzeichnis
