Monitore und Haustelefone - Netzteil - Verzeichnis der Kenncodes
Von diesem Augenblick an muss innerhalb 30 Sekunden am gewünschten
Haustelefon/Monitor der Türöffner gedrückt werden. Am Lautsprecher der
Türstation ertönt ein tiefer Signalton; dieser ertönt auch bei Ablauf der 30
Sekunden.
Zur Umbelegung weiterer Tasten START/JA (oben links) drücken bzw. ENDE (unten
links) drücken, um mit den anderen Parametern fortzufahren.
Um eine Taste auf den Defaultwert (Hardware-Wert) zurückzusetzen, anstatt
START/JA die Taste STOP/NEIN und anschließend die Taste drücken, die am Ende
der Prozedur auf den Defaultwert zurückgesetzt werden soll
Während dieser Prozedur wird durch das eventuelle Drücken des Türöffners
am betroffenen Haustelefon/Monitor das Türschloss der Türstation aktiviert.
Um dies zu vermeiden, den Parameter TÜRSTATION-SPERRE aktivieren.
10.
ERWEITERTE
PARAMETER
Die Anleitungen im Benutzerhandbuch der Software EVCom befolgen, das der
USB-Schnittstelle 02024 beiliegt.
11. MONITORE UND HAUSTELEFONE
Für die Ausführung von Anlagen mit Video-Türstationen 02001, 02002, 02003
und 02004 können alle Monitore und Haustelefone der Unterputzgeräte Eikon und
Plana sowie alle Zentralen und Monitore für Aufputzmontage in den jeweiligen
Farbausführungen verwendet werden.
Für alle Informationen über Betrieb, Installation und Konfiguration der Geräte wird
auf das Benutzerhandbuch verwiesen, das den Artikeln 01963, 01955, 01956,
20557,14557, 20577 und 14577 beiliegt.

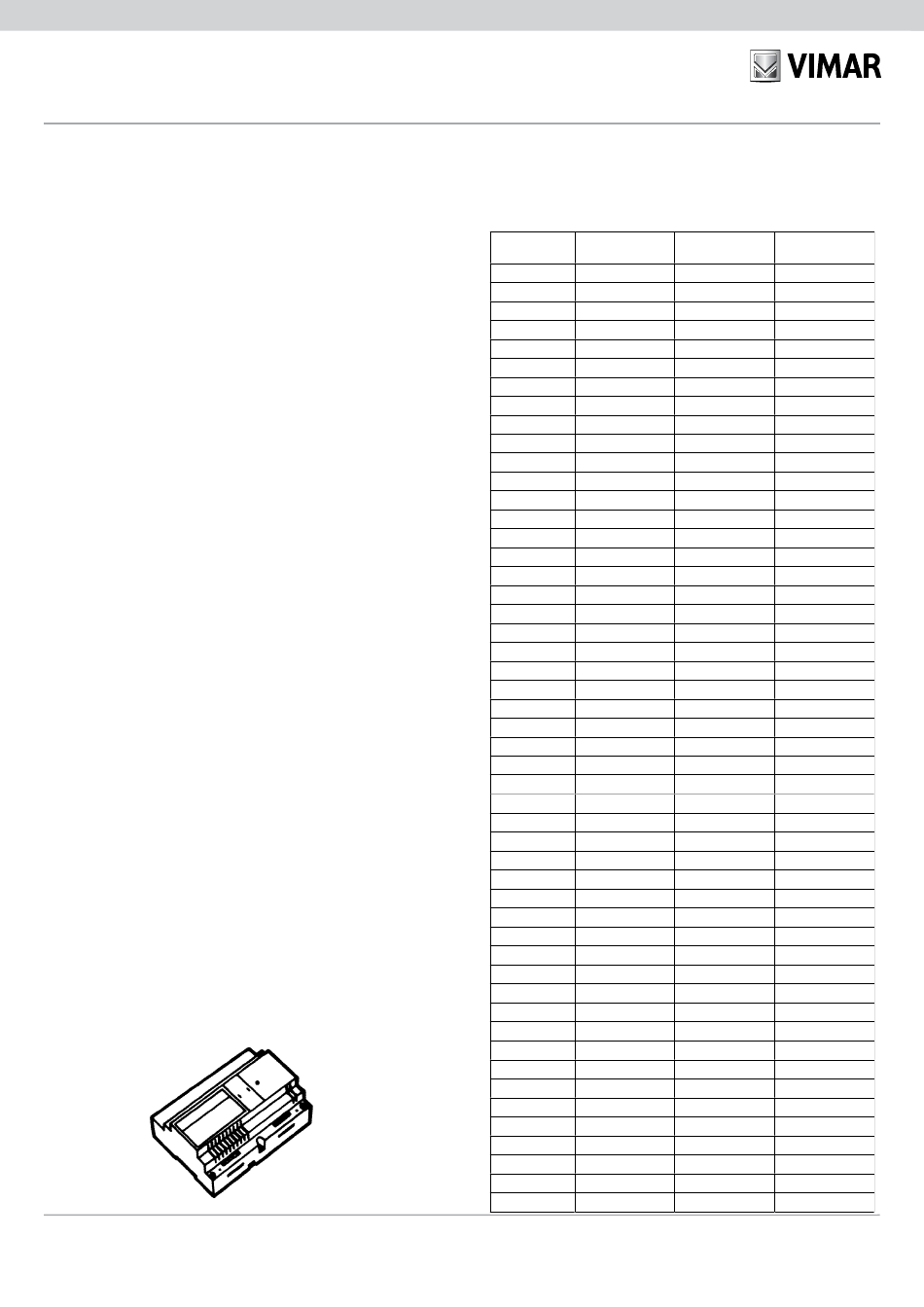

12. NETZTEIL 02030
Hauptnetzteil für Türsprechanlagen und Videotürsprechanlagen Due Fili.
TECHNISCHE DATEN
- Technopolymer-Hülle Klasse V0 in DIN-Gehäuse für 8 Module.
- Versorgungsspannung 230V 50Hz (andere Spannungswerte auf Anfrage).
- Ausgangsspannung 28V DC 1,5A für den Bus, ein Ausgang 28V DC 200
mA (aussetzender Betrieb) oder 100 mA (Dauerbetrieb) mit PTC-Sicherung für
Zusatzfunktionen.
-Interner
PTC-Schutz
im
Hauptkreis
Temperaturschwankung.
- Außenabmessungen max. 140x115x65 mm.
INSTALLATION
Das Netzteil kann entweder mit den mitgelieferten Schrauben und Dübeln an der
Wand, oder in Zentralen mit DIN-Schiene installiert werden (Platzbedarf 8 Module).
Das Versorgungsnetz sollte mit einem zweipoligen thermisch-magnetischen
Schutzschalter angeschlossen werden.
Das Netzteil ist mit einer thermischen PTC-Sicherung ausgestattet, die bei
Überlast der Sekundärwicklung ausgelöst wird und die 28 Volt Spannungszufuhr
unterbricht, solange der Defekt fortdauert.
Betriebszeiten
Monitor, Kamera, Schloss und Zusatzfunktionen müssen mit den folgenden Ein-/
Ausschaltzyklen funktionieren.
Einschaltzyklus Monitor und Kamera: max. 120 Sekunden eingeschaltet, 120
Sekunden ausgeschaltet
Einschaltzyklus Türöffner: max. 30 Sekunden aktiviert, 210 Sekunden deaktiviert
Einschaltzyklus Zusatzfunktionen: max. 120 Sekunden aktiviert, 120 Sekunden
deaktiviert.
10
PROGRAMMIERUNG
gegen
Kurzschlüsse
13. VERZEICHNIS DER KENNCODES UND DER JEWEILIGEN
ZWEITCODES DER MONITORE
In der nachstehenden Tabelle ist das Verzeichnis der Sekundärcodes für jeden
Primärcode von 1 bis 50 aufgeführt. Diese werden automatisch eingesetzt, wenn
die in den Anleitungen der einzelnen Monitoren beschriebene Prozedur "Zuweisung
Sekundärcodes" befolgt wird.
PRIMARY
ID
1
2
3
4
DER
5
6
7
8
9
1 0
1 1
1 2
1 3
1 4
1 5
1 6
1 7
1 8
1 9
2 0
2 1
2 2
2 3
2 4
2 5
und
2 6
2 7
2 8
2 9
3 0
3 1
3 2
3 3
3 4
3 5
3 6
3 7
3 8
3 9
4 0
4 1
4 2
4 3
4 4
4 5
4 6
4 7
4 8
4 9
5 0
SECONDARY
SECONDARY
1
2
5 1
5 2
5 4
5 5
5 7
5 8
6 0
6 1
6 3
6 4
6 6
6 7
6 9
7 0
7 2
7 3
7 5
7 6
7 8
7 9
8 1
8 2
8 4
8 5
8 7
8 8
9 0
9 1
9 3
9 4
9 6
9 7
9 9
1 0 0
1 0 2
1 0 3
1 0 5
1 0 6
1 0 8
1 0 9
1 1 1
1 1 2
1 1 4
1 1 5
1 1 7
1 1 8
1 2 0
1 2 1
1 2 3
1 2 4
1 2 6
1 2 7
1 2 9
1 3 0
1 3 2
1 3 3
1 3 5
1 3 6
1 3 8
1 3 9
1 4 1
1 4 2
1 4 4
1 4 5
1 4 7
1 4 8
1 5 0
1 5 1
1 5 3
1 5 4
1 5 6
1 5 7
1 5 9
1 6 0
1 6 2
1 6 3
1 6 5
1 6 6
1 6 8
1 6 9
1 7 1
1 7 2
1 7 4
1 7 5
1 7 7
1 7 8
1 8 0
1 8 1
1 8 3
1 8 4
1 8 6
1 8 7
1 8 9
1 9 0
1 9 2
1 9 3
1 9 5
1 9 6
1 9 8
1 9 9
SECONDARY
3
5 3
5 6
5 9
6 2
6 5
6 8
7 1
7 4
7 7
8 0
8 3
8 6
8 9
9 2
9 5
9 8
1 0 1
1 0 4
1 0 7
1 1 0
1 1 3
1 1 6
1 1 9
1 2 2
1 2 5
1 2 8
1 3 1
1 3 4
1 3 7
1 4 0
1 4 3
1 4 6
1 4 9
1 5 2
1 5 5
1 5 8
1 6 1
1 6 4
1 6 7
1 7 0
1 7 3
1 7 6
1 7 9
1 8 2
1 8 5
1 8 8
1 9 1
1 9 4
1 9 7
2 0 0
