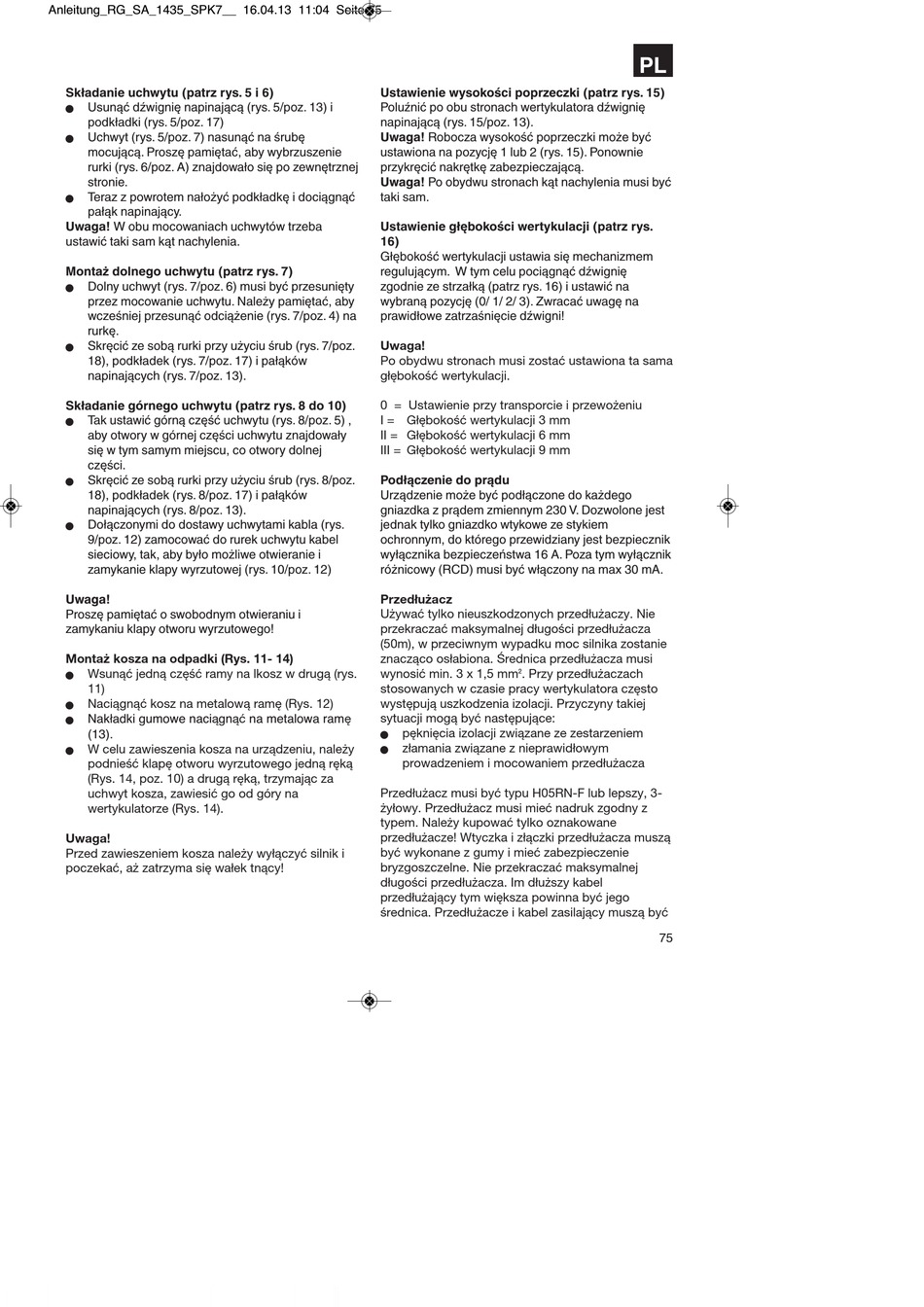

Składanie uchwytu (patrz rys. 5 i 6)
Usunąć dźwignię napinającą (rys. 5/poz. 13) i
n
podkładki (rys. 5/poz. 17)
Uchwyt (rys. 5/poz. 7) nasunąć na śrubę
n
mocującą. Proszę pamiętać, aby wybrzuszenie
rurki (rys. 6/poz. A) znajdowało się po zewnętrznej
stronie.
Teraz z powrotem nałożyć podkładkę i dociągnąć
n
pałąk napinający.
Uwaga! W obu mocowaniach uchwytów trzeba
ustawić taki sam kąt nachylenia.
Montaż dolnego uchwytu (patrz rys. 7)
Dolny uchwyt (rys. 7/poz. 6) musi być przesunięty
n
przez mocowanie uchwytu. Należy pamiętać, aby
wcześniej przesunąć odciążenie (rys. 7/poz. 4) na
rurkę.
Skręcić ze sobą rurki przy użyciu śrub (rys. 7/poz.
n
18), podkładek (rys. 7/poz. 17) i pałąków
napinających (rys. 7/poz. 13).
Składanie górnego uchwytu (patrz rys. 8 do 10)
Tak ustawić górną część uchwytu (rys. 8/poz. 5) ,
n
aby otwory w górnej części uchwytu znajdowały
się w tym samym miejscu, co otwory dolnej
części.
Skręcić ze sobą rurki przy użyciu śrub (rys. 8/poz.
n
18), podkładek (rys. 8/poz. 17) i pałąków
napinających (rys. 8/poz. 13).
Dołączonymi do dostawy uchwytami kabla (rys.
n
9/poz. 12) zamocować do rurek uchwytu kabel
sieciowy, tak, aby było możliwe otwieranie i
zamykanie klapy wyrzutowej (rys. 10/poz. 12)
Uwaga!
Proszę pamiętać o swobodnym otwieraniu i
zamykaniu klapy otworu wyrzutowego!
Montaż kosza na odpadki (Rys. 11- 14)
Wsunąć jedną część ramy na lkosz w drugą (rys.
n
11)
Naciągnąć kosz na metalową ramę (Rys. 12)
n
Nakładki gumowe naciągnąć na metalowa ramę
n
(13).
W celu zawieszenia kosza na urządzeniu, należy
n
podnieść klapę otworu wyrzutowego jedną ręką
(Rys. 14, poz. 10) a drugą ręką, trzymając za
uchwyt kosza, zawiesić go od góry na
wertykulatorze (Rys. 14).
Uwaga!
Przed zawieszeniem kosza należy wyłączyć silnik i
poczekać, aż zatrzyma się wałek tnący!
Ustawienie wysokości poprzeczki (patrz rys. 15)
Poluźnić po obu stronach wertykulatora dźwignię
napinającą (rys. 15/poz. 13).
Uwaga! Robocza wysokość poprzeczki może być
ustawiona na pozycję 1 lub 2 (rys. 15). Ponownie
przykręcić nakrętkę zabezpieczającą.
Uwaga! Po obydwu stronach kąt nachylenia musi być
taki sam.
Ustawienie głębokości wertykulacji (patrz rys.
16)
Głębokość wertykulacji ustawia się mechanizmem
regulującym. W tym celu pociągnąć dźwignię
zgodnie ze strzałką (patrz rys. 16) i ustawić na
wybraną pozycję (0/ 1/ 2/ 3). Zwracać uwagę na
prawidłowe zatrzaśnięcie dźwigni!
Uwaga!
Po obydwu stronach musi zostać ustawiona ta sama
głębokość wertykulacji.
0 = Ustawienie przy transporcie i przewożeniu
I = Głębokość wertykulacji 3 mm
II = Głębokość wertykulacji 6 mm
III = Głębokość wertykulacji 9 mm
Podłączenie do prądu
Urządzenie może być podłączone do każdego
gniazdka z prądem zmiennym 230 V. Dozwolone jest
jednak tylko gniazdko wtykowe ze stykiem
ochronnym, do którego przewidziany jest bezpiecznik
wyłącznika bezpieczeństwa 16 A. Poza tym wyłącznik
różnicowy (RCD) musi być włączony na max 30 mA.
Przedłużacz
Używać tylko nieuszkodzonych przedłużaczy. Nie
przekraczać maksymalnej długości przedłużacza
(50m), w przeciwnym wypadku moc silnika zostanie
znacząco osłabiona. Średnica przedłużacza musi
wynosić min. 3 x 1,5 mm 2 . Przy przedłużaczach
stosowanych w czasie pracy wertykulatora często
występują uszkodzenia izolacji. Przyczyny takiej
sytuacji mogą być następujące:
pęknięcia izolacji związane ze zestarzeniem
n
złamania związane z nieprawidłowym
n
prowadzeniem i mocowaniem przedłużacza
Przedłużacz musi być typu H05RN-F lub lepszy, 3-
żyłowy. Przedłużacz musi mieć nadruk zgodny z
typem. Należy kupować tylko oznakowane
przedłużacze! Wtyczka i złączki przedłużacza muszą
być wykonane z gumy i mieć zabezpieczenie
bryzgoszczelne. Nie przekraczać maksymalnej
długości przedłużacza. Im dłuższy kabel
przedłużający tym większa powinna być jego
średnica. Przedłużacze i kabel zasilający muszą być
