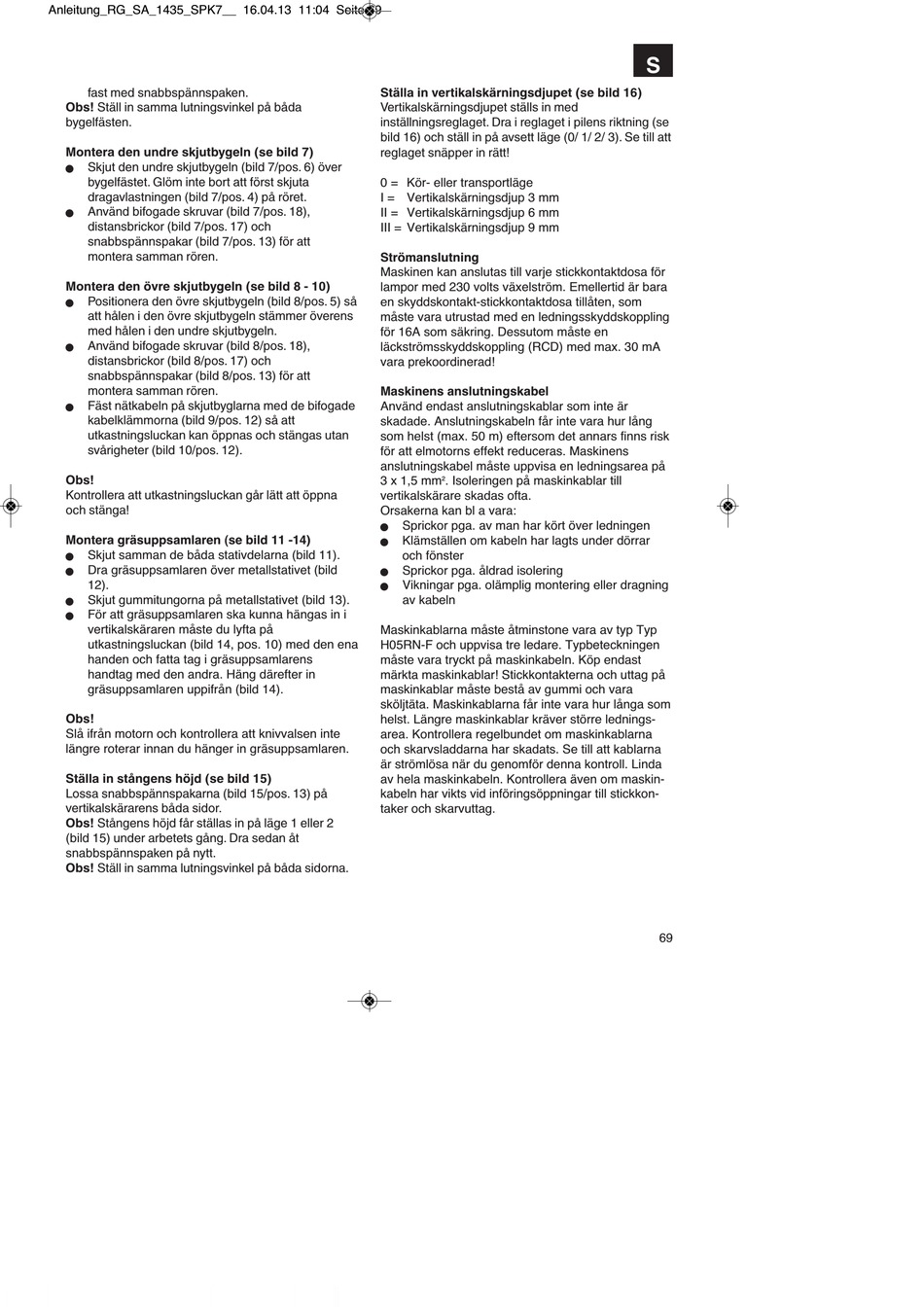

fast med snabbspännspaken.
Obs! Ställ in samma lutningsvinkel på båda
bygelfästen.
Montera den undre skjutbygeln (se bild 7)
Skjut den undre skjutbygeln (bild 7/pos. 6) över
n
bygelfästet. Glöm inte bort att först skjuta
dragavlastningen (bild 7/pos. 4) på röret.
Använd bifogade skruvar (bild 7/pos. 18),
n
distansbrickor (bild 7/pos. 17) och
snabbspännspakar (bild 7/pos. 13) för att
montera samman rören.
Montera den övre skjutbygeln (se bild 8 - 10)
Positionera den övre skjutbygeln (bild 8/pos. 5) så
n
att hålen i den övre skjutbygeln stämmer överens
med hålen i den undre skjutbygeln.
Använd bifogade skruvar (bild 8/pos. 18),
n
distansbrickor (bild 8/pos. 17) och
snabbspännspakar (bild 8/pos. 13) för att
montera samman rören.
Fäst nätkabeln på skjutbyglarna med de bifogade
n
kabelklämmorna (bild 9/pos. 12) så att
utkastningsluckan kan öppnas och stängas utan
svårigheter (bild 10/pos. 12).
Obs!
Kontrollera att utkastningsluckan går lätt att öppna
och stänga!
Montera gräsuppsamlaren (se bild 11 -14)
Skjut samman de båda stativdelarna (bild 11).
n
Dra gräsuppsamlaren över metallstativet (bild
n
12).
Skjut gummitungorna på metallstativet (bild 13).
n
För att gräsuppsamlaren ska kunna hängas in i
n
vertikalskäraren måste du lyfta på
utkastningsluckan (bild 14, pos. 10) med den ena
handen och fatta tag i gräsuppsamlarens
handtag med den andra. Häng därefter in
gräsuppsamlaren uppifrån (bild 14).
Obs!
Slå ifrån motorn och kontrollera att knivvalsen inte
längre roterar innan du hänger in gräsuppsamlaren.
Ställa in stångens höjd (se bild 15)
Lossa snabbspännspakarna (bild 15/pos. 13) på
vertikalskärarens båda sidor.
Obs! Stångens höjd får ställas in på läge 1 eller 2
(bild 15) under arbetets gång. Dra sedan åt
snabbspännspaken på nytt.
Obs! Ställ in samma lutningsvinkel på båda sidorna.
Ställa in vertikalskärningsdjupet (se bild 16)
Vertikalskärningsdjupet ställs in med
inställningsreglaget. Dra i reglaget i pilens riktning (se
bild 16) och ställ in på avsett läge (0/ 1/ 2/ 3). Se till att
reglaget snäpper in rätt!
0 = Kör- eller transportläge
I = Vertikalskärningsdjup 3 mm
II = Vertikalskärningsdjup 6 mm
III = Vertikalskärningsdjup 9 mm
Strömanslutning
Maskinen kan anslutas till varje stickkontaktdosa för
lampor med 230 volts växelström. Emellertid är bara
en skyddskontakt-stickkontaktdosa tillåten, som
måste vara utrustad med en ledningsskyddskoppling
för 16A som säkring. Dessutom måste en
läckströmsskyddskoppling (RCD) med max. 30 mA
vara prekoordinerad!
Maskinens anslutningskabel
Använd endast anslutningskablar som inte är
skadade. Anslutningskabeln får inte vara hur lång
som helst (max. 50 m) eftersom det annars finns risk
för att elmotorns effekt reduceras. Maskinens
anslutningskabel måste uppvisa en ledningsarea på
3 x 1,5 mm 2 . Isoleringen på maskinkablar till
vertikalskärare skadas ofta.
Orsakerna kan bl a vara:
Sprickor pga. av man har kört över ledningen
n
Klämställen om kabeln har lagts under dörrar
n
och fönster
Sprickor pga. åldrad isolering
n
Vikningar pga. olämplig montering eller dragning
n
av kabeln
Maskinkablarna måste åtminstone vara av typ Typ
H05RN-F och uppvisa tre ledare. Typbeteckningen
måste vara tryckt på maskinkabeln. Köp endast
märkta maskinkablar! Stickkontakterna och uttag på
maskinkablar måste bestå av gummi och vara
sköljtäta. Maskinkablarna får inte vara hur långa som
helst. Längre maskinkablar kräver större lednings-
area. Kontrollera regelbundet om maskinkablarna
och skarvsladdarna har skadats. Se till att kablarna
är strömlösa när du genomför denna kontroll. Linda
av hela maskinkabeln. Kontrollera även om maskin-
kabeln har vikts vid införingsöppningar till stickkon-
taker och skarvuttag.
