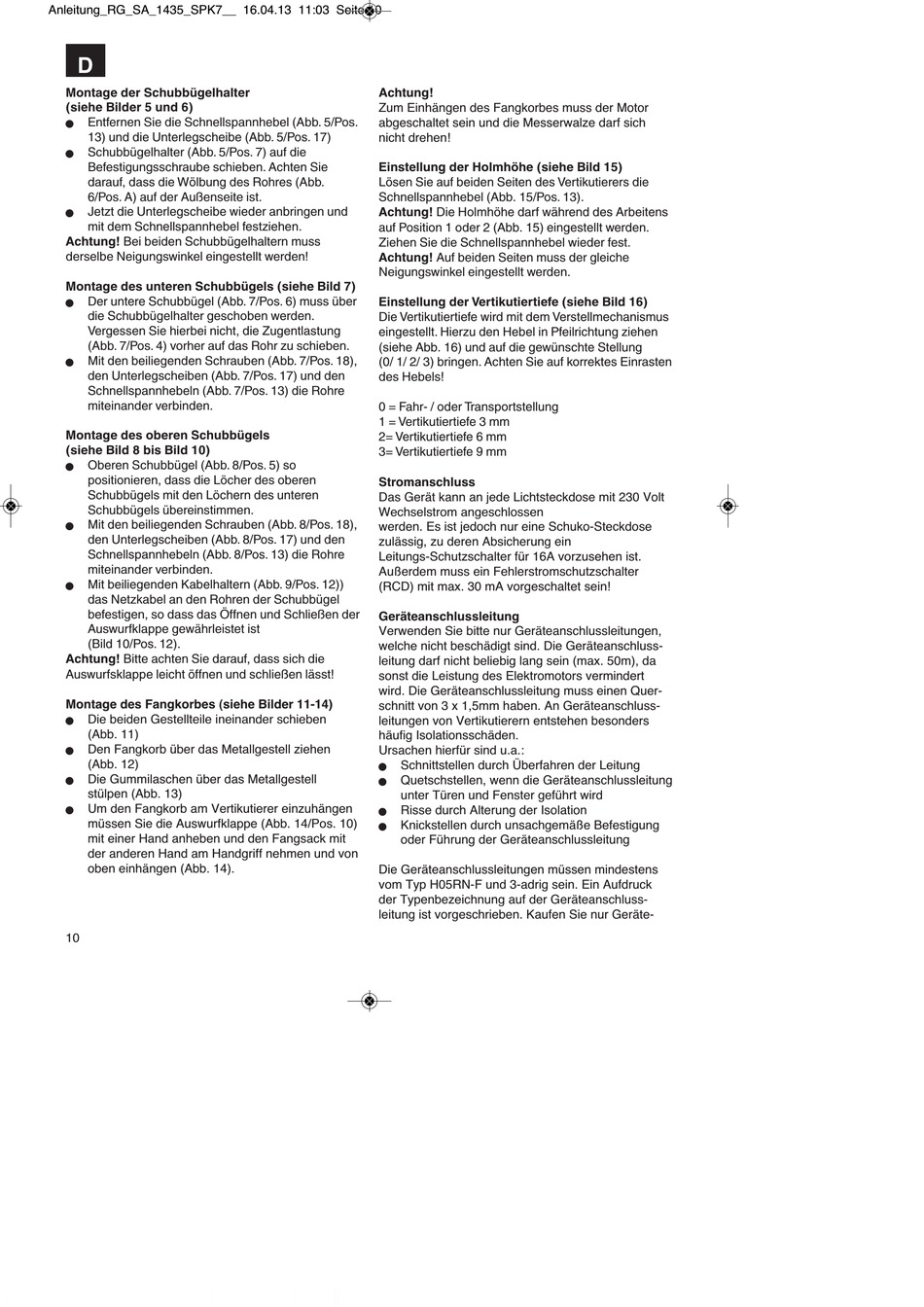

Anleitung_RG_SA_1435_SPK7__ 16.04.13 11:03 Seite 10
D
Montage der Schubbügelhalter
(siehe Bilder 5 und 6)
Entfernen Sie die Schnellspannhebel (Abb. 5/Pos.
n
13) und die Unterlegscheibe (Abb. 5/Pos. 17)
Schubbügelhalter (Abb. 5/Pos. 7) auf die
n
Befestigungsschraube schieben. Achten Sie
darauf, dass die Wölbung des Rohres (Abb.
6/Pos. A) auf der Außenseite ist.
Jetzt die Unterlegscheibe wieder anbringen und
n
mit dem Schnellspannhebel festziehen.
Achtung! Bei beiden Schubbügelhaltern muss
derselbe Neigungswinkel eingestellt werden!
Montage des unteren Schubbügels (siehe Bild 7)
Der untere Schubbügel (Abb. 7/Pos. 6) muss über
n
die Schubbügelhalter geschoben werden.
Vergessen Sie hierbei nicht, die Zugentlastung
(Abb. 7/Pos. 4) vorher auf das Rohr zu schieben.
Mit den beiliegenden Schrauben (Abb. 7/Pos. 18),
n
den Unterlegscheiben (Abb. 7/Pos. 17) und den
Schnellspannhebeln (Abb. 7/Pos. 13) die Rohre
miteinander verbinden.
Montage des oberen Schubbügels
(siehe Bild 8 bis Bild 10)
Oberen Schubbügel (Abb. 8/Pos. 5) so
n
positionieren, dass die Löcher des oberen
Schubbügels mit den Löchern des unteren
Schubbügels übereinstimmen.
Mit den beiliegenden Schrauben (Abb. 8/Pos. 18),
n
den Unterlegscheiben (Abb. 8/Pos. 17) und den
Schnellspannhebeln (Abb. 8/Pos. 13) die Rohre
miteinander verbinden.
Mit beiliegenden Kabelhaltern (Abb. 9/Pos. 12))
n
das Netzkabel an den Rohren der Schubbügel
befestigen, so dass das Öffnen und Schließen der
Auswurfklappe gewährleistet ist
(Bild 10/Pos. 12).
Achtung! Bitte achten Sie darauf, dass sich die
Auswurfsklappe leicht öffnen und schließen lässt!
Montage des Fangkorbes (siehe Bilder 11-14)
Die beiden Gestellteile ineinander schieben
n
(Abb. 11)
Den Fangkorb über das Metallgestell ziehen
n
(Abb. 12)
Die Gummilaschen über das Metallgestell
n
stülpen (Abb. 13)
Um den Fangkorb am Vertikutierer einzuhängen
n
müssen Sie die Auswurfklappe (Abb. 14/Pos. 10)
mit einer Hand anheben und den Fangsack mit
der anderen Hand am Handgriff nehmen und von
oben einhängen (Abb. 14).
10
Achtung!
Zum Einhängen des Fangkorbes muss der Motor
abgeschaltet sein und die Messerwalze darf sich
nicht drehen!
Einstellung der Holmhöhe (siehe Bild 15)
Lösen Sie auf beiden Seiten des Vertikutierers die
Schnellspannhebel (Abb. 15/Pos. 13).
Achtung! Die Holmhöhe darf während des Arbeitens
auf Position 1 oder 2 (Abb. 15) eingestellt werden.
Ziehen Sie die Schnellspannhebel wieder fest.
Achtung! Auf beiden Seiten muss der gleiche
Neigungswinkel eingestellt werden.
Einstellung der Vertikutiertiefe (siehe Bild 16)
Die Vertikutiertiefe wird mit dem Verstellmechanismus
eingestellt. Hierzu den Hebel in Pfeilrichtung ziehen
(siehe Abb. 16) und auf die gewünschte Stellung
(0/ 1/ 2/ 3) bringen. Achten Sie auf korrektes Einrasten
des Hebels!
0 = Fahr- / oder Transportstellung
1 = Vertikutiertiefe 3 mm
2= Vertikutiertiefe 6 mm
3= Vertikutiertiefe 9 mm
Stromanschluss
Das Gerät kann an jede Lichtsteckdose mit 230 Volt
Wechselstrom angeschlossen
werden. Es ist jedoch nur eine Schuko-Steckdose
zulässig, zu deren Absicherung ein
Leitungs-Schutzschalter für 16A vorzusehen ist.
Außerdem muss ein Fehlerstromschutzschalter
(RCD) mit max. 30 mA vorgeschaltet sein!
Geräteanschlussleitung
Verwenden Sie bitte nur Geräteanschlussleitungen,
welche nicht beschädigt sind. Die Geräteanschluss-
leitung darf nicht beliebig lang sein (max. 50m), da
sonst die Leistung des Elektromotors vermindert
wird. Die Geräteanschlussleitung muss einen Quer-
schnitt von 3 x 1,5mm haben. An Geräteanschluss-
leitungen von Vertikutierern entstehen besonders
häufig Isolationsschäden.
Ursachen hierfür sind u.a.:
Schnittstellen durch Überfahren der Leitung
n
Quetschstellen, wenn die Geräteanschlussleitung
n
unter Türen und Fenster geführt wird
Risse durch Alterung der Isolation
n
Knickstellen durch unsachgemäße Befestigung
n
oder Führung der Geräteanschlussleitung
Die Geräteanschlussleitungen müssen mindestens
vom Typ H05RN-F und 3-adrig sein. Ein Aufdruck
der Typenbezeichnung auf der Geräteanschluss-
leitung ist vorgeschrieben. Kaufen Sie nur Geräte-
