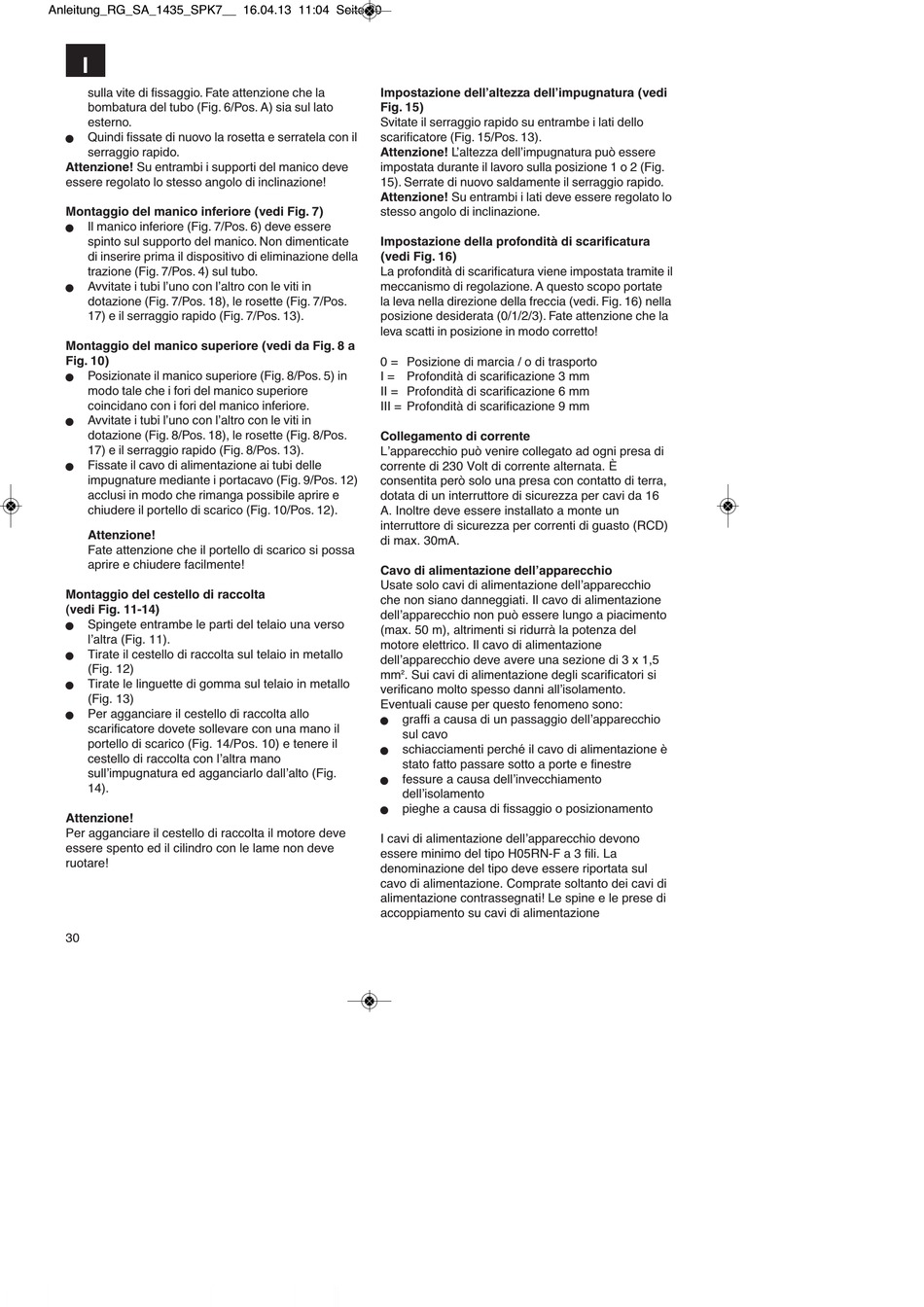

Anleitung_RG_SA_1435_SPK7__ 16.04.13 11:04 Seite 30
I
sulla vite di fissaggio. Fate attenzione che la
bombatura del tubo (Fig. 6/Pos. A) sia sul lato
esterno.
Quindi fissate di nuovo la rosetta e serratela con il
n
serraggio rapido.
Attenzione! Su entrambi i supporti del manico deve
essere regolato lo stesso angolo di inclinazione!
Montaggio del manico inferiore (vedi Fig. 7)
Il manico inferiore (Fig. 7/Pos. 6) deve essere
n
spinto sul supporto del manico. Non dimenticate
di inserire prima il dispositivo di eliminazione della
trazione (Fig. 7/Pos. 4) sul tubo.
Avvitate i tubi l'uno con l'altro con le viti in
n
dotazione (Fig. 7/Pos. 18), le rosette (Fig. 7/Pos.
17) e il serraggio rapido (Fig. 7/Pos. 13).
Montaggio del manico superiore (vedi da Fig. 8 a
Fig. 10)
Posizionate il manico superiore (Fig. 8/Pos. 5) in
n
modo tale che i fori del manico superiore
coincidano con i fori del manico inferiore.
Avvitate i tubi l'uno con l'altro con le viti in
n
dotazione (Fig. 8/Pos. 18), le rosette (Fig. 8/Pos.
17) e il serraggio rapido (Fig. 8/Pos. 13).
Fissate il cavo di alimentazione ai tubi delle
n
impugnature mediante i portacavo (Fig. 9/Pos. 12)
acclusi in modo che rimanga possibile aprire e
chiudere il portello di scarico (Fig. 10/Pos. 12).
Attenzione!
Fate attenzione che il portello di scarico si possa
aprire e chiudere facilmente!
Montaggio del cestello di raccolta
(vedi Fig. 11-14)
Spingete entrambe le parti del telaio una verso
n
lʼaltra (Fig. 11).
Tirate il cestello di raccolta sul telaio in metallo
n
(Fig. 12)
Tirate le linguette di gomma sul telaio in metallo
n
(Fig. 13)
Per agganciare il cestello di raccolta allo
n
scarificatore dovete sollevare con una mano il
portello di scarico (Fig. 14/Pos. 10) e tenere il
cestello di raccolta con lʼaltra mano
sullʼimpugnatura ed agganciarlo dallʼalto (Fig.
14).
Attenzione!
Per agganciare il cestello di raccolta il motore deve
essere spento ed il cilindro con le lame non deve
ruotare!
30
Impostazione dell'altezza dell'impugnatura (vedi
Fig. 15)
Svitate il serraggio rapido su entrambe i lati dello
scarificatore (Fig. 15/Pos. 13).
Attenzione! L'altezza dell'impugnatura può essere
impostata durante il lavoro sulla posizione 1 o 2 (Fig.
15). Serrate di nuovo saldamente il serraggio rapido.
Attenzione! Su entrambi i lati deve essere regolato lo
stesso angolo di inclinazione.
Impostazione della profondità di scarificatura
(vedi Fig. 16)
La profondità di scarificatura viene impostata tramite il
meccanismo di regolazione. A questo scopo portate
la leva nella direzione della freccia (vedi. Fig. 16) nella
posizione desiderata (0/1/2/3). Fate attenzione che la
leva scatti in posizione in modo corretto!
0 = Posizione di marcia / o di trasporto
I = Profondità di scarificazione 3 mm
II = Profondità di scarificazione 6 mm
III = Profondità di scarificazione 9 mm
Collegamento di corrente
Lʼapparecchio può venire collegato ad ogni presa di
corrente di 230 Volt di corrente alternata. È
consentita però solo una presa con contatto di terra,
dotata di un interruttore di sicurezza per cavi da 16
A. Inoltre deve essere installato a monte un
interruttore di sicurezza per correnti di guasto (RCD)
di max. 30mA.
Cavo di alimentazione dellʼapparecchio
Usate solo cavi di alimentazione dellʼapparecchio
che non siano danneggiati. Il cavo di alimentazione
dellʼapparecchio non può essere lungo a piacimento
(max. 50 m), altrimenti si ridurrà la potenza del
motore elettrico. Il cavo di alimentazione
dellʼapparecchio deve avere una sezione di 3 x 1,5
mm
2
. Sui cavi di alimentazione degli scarificatori si
verificano molto spesso danni allʼisolamento.
Eventuali cause per questo fenomeno sono:
graffi a causa di un passaggio dellʼapparecchio
n
sul cavo
schiacciamenti perché il cavo di alimentazione è
n
stato fatto passare sotto a porte e finestre
fessure a causa dellʼinvecchiamento
n
dellʼisolamento
pieghe a causa di fissaggio o posizionamento
n
I cavi di alimentazione dellʼapparecchio devono
essere minimo del tipo H05RN-F a 3 fili. La
denominazione del tipo deve essere riportata sul
cavo di alimentazione. Comprate soltanto dei cavi di
alimentazione contrassegnati! Le spine e le prese di
accoppiamento su cavi di alimentazione
