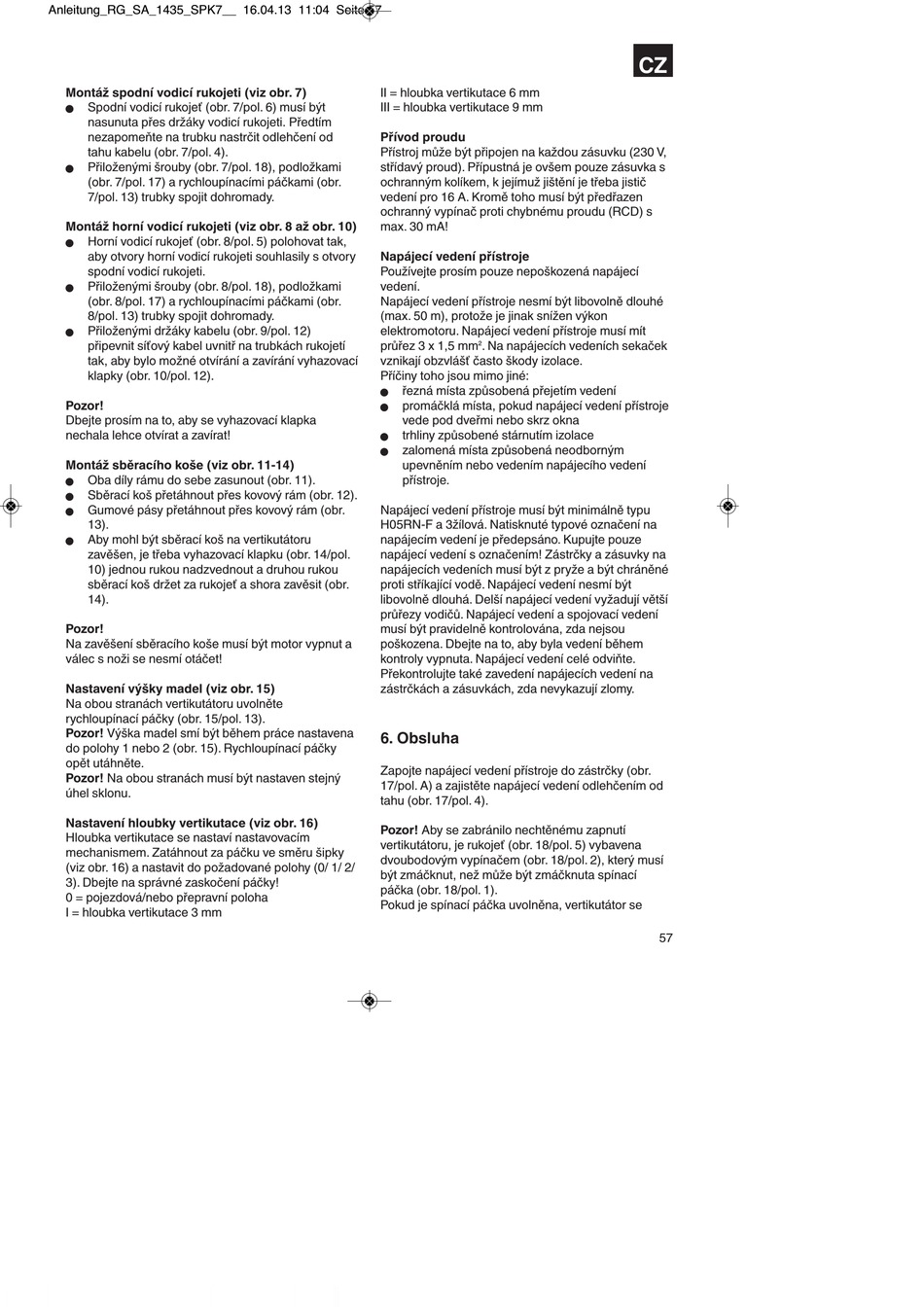

Montáž spodní vodicí rukojeti (viz obr. 7)
Spodní vodicí rukojeť (obr. 7/pol. 6) musí být
n
nasunuta přes držáky vodicí rukojeti. Předtím
nezapomeňte na trubku nastrčit odlehčení od
tahu kabelu (obr. 7/pol. 4).
Přiloženými šrouby (obr. 7/pol. 18), podložkami
n
(obr. 7/pol. 17) a rychloupínacími páčkami (obr.
7/pol. 13) trubky spojit dohromady.
Montáž horní vodicí rukojeti (viz obr. 8 až obr. 10)
Horní vodicí rukojeť (obr. 8/pol. 5) polohovat tak,
n
aby otvory horní vodicí rukojeti souhlasily s otvory
spodní vodicí rukojeti.
Přiloženými šrouby (obr. 8/pol. 18), podložkami
n
(obr. 8/pol. 17) a rychloupínacími páčkami (obr.
8/pol. 13) trubky spojit dohromady.
Přiloženými držáky kabelu (obr. 9/pol. 12)
n
připevnit síťový kabel uvnitř na trubkách rukojetí
tak, aby bylo možné otvírání a zavírání vyhazovací
klapky (obr. 10/pol. 12).
Pozor!
Dbejte prosím na to, aby se vyhazovací klapka
nechala lehce otvírat a zavírat!
Montáž sběracího koše (viz obr. 11-14)
Oba díly rámu do sebe zasunout (obr. 11).
n
Sběrací koš přetáhnout přes kovový rám (obr. 12).
n
Gumové pásy přetáhnout přes kovový rám (obr.
n
13).
Aby mohl být sběrací koš na vertikutátoru
n
zavěšen, je třeba vyhazovací klapku (obr. 14/pol.
10) jednou rukou nadzvednout a druhou rukou
sběrací koš držet za rukojeť a shora zavěsit (obr.
14).
Pozor!
Na zavěšení sběracího koše musí být motor vypnut a
válec s noži se nesmí otáčet!
Nastavení výšky madel (viz obr. 15)
Na obou stranách vertikutátoru uvolněte
rychloupínací páčky (obr. 15/pol. 13).
Pozor! Výška madel smí být během práce nastavena
do polohy 1 nebo 2 (obr. 15). Rychloupínací páčky
opět utáhněte.
Pozor! Na obou stranách musí být nastaven stejný
úhel sklonu.
Nastavení hloubky vertikutace (viz obr. 16)
Hloubka vertikutace se nastaví nastavovacím
mechanismem. Zatáhnout za páčku ve směru šipky
(viz obr. 16) a nastavit do požadované polohy (0/ 1/ 2/
3). Dbejte na správné zaskočení páčky!
0 = pojezdová/nebo přepravní poloha
I = hloubka vertikutace 3 mm
II = hloubka vertikutace 6 mm
III = hloubka vertikutace 9 mm
Přívod proudu
Přístroj může být připojen na každou zásuvku (230 V,
střídavý proud). Přípustná je ovšem pouze zásuvka s
ochranným kolíkem, k jejímuž jištění je třeba jistič
vedení pro 16 A. Kromě toho musí být předřazen
ochranný vypínač proti chybnému proudu (RCD) s
max. 30 mA!
Napájecí vedení přístroje
Používejte prosím pouze nepoškozená napájecí
vedení.
Napájecí vedení přístroje nesmí být libovolně dlouhé
(max. 50 m), protože je jinak snížen výkon
elektromotoru. Napájecí vedení přístroje musí mít
průřez 3 x 1,5 mm 2 . Na napájecích vedeních sekaček
vznikají obzvlášť často škody izolace.
Příčiny toho jsou mimo jiné:
řezná místa způsobená přejetím vedení
n
promáčklá místa, pokud napájecí vedení přístroje
n
vede pod dveřmi nebo skrz okna
trhliny způsobené stárnutím izolace
n
zalomená místa způsobená neodborným
n
upevněním nebo vedením napájecího vedení
přístroje.
Napájecí vedení přístroje musí být minimálně typu
H05RN-F a 3žílová. Natisknuté typové označení na
napájecím vedení je předepsáno. Kupujte pouze
napájecí vedení s označením! Zástrčky a zásuvky na
napájecích vedeních musí být z pryže a být chráněné
proti stříkající vodě. Napájecí vedení nesmí být
libovolně dlouhá. Delší napájecí vedení vyžadují větší
průřezy vodičů. Napájecí vedení a spojovací vedení
musí být pravidelně kontrolována, zda nejsou
poškozena. Dbejte na to, aby byla vedení během
kontroly vypnuta. Napájecí vedení celé odviňte.
Překontrolujte také zavedení napájecích vedení na
zástrčkách a zásuvkách, zda nevykazují zlomy.
6. Obsluha
Zapojte napájecí vedení přístroje do zástrčky (obr.
17/pol. A) a zajistěte napájecí vedení odlehčením od
tahu (obr. 17/pol. 4).
Pozor! Aby se zabránilo nechtěnému zapnutí
vertikutátoru, je rukojeť (obr. 18/pol. 5) vybavena
dvoubodovým vypínačem (obr. 18/pol. 2), který musí
být zmáčknut, než může být zmáčknuta spínací
páčka (obr. 18/pol. 1).
Pokud je spínací páčka uvolněna, vertikutátor se
