4.3.
WOHNRAUMLÜFTUNGSGERÄT AVENT P310
(OPTIONAL), P460 INSTALLIEREN
Optional kann das Avent P310 auch mit der Konsole zur
Wandmontage APK02 installiert werden.
4.3.1.
Vorbereitende Arbeiten

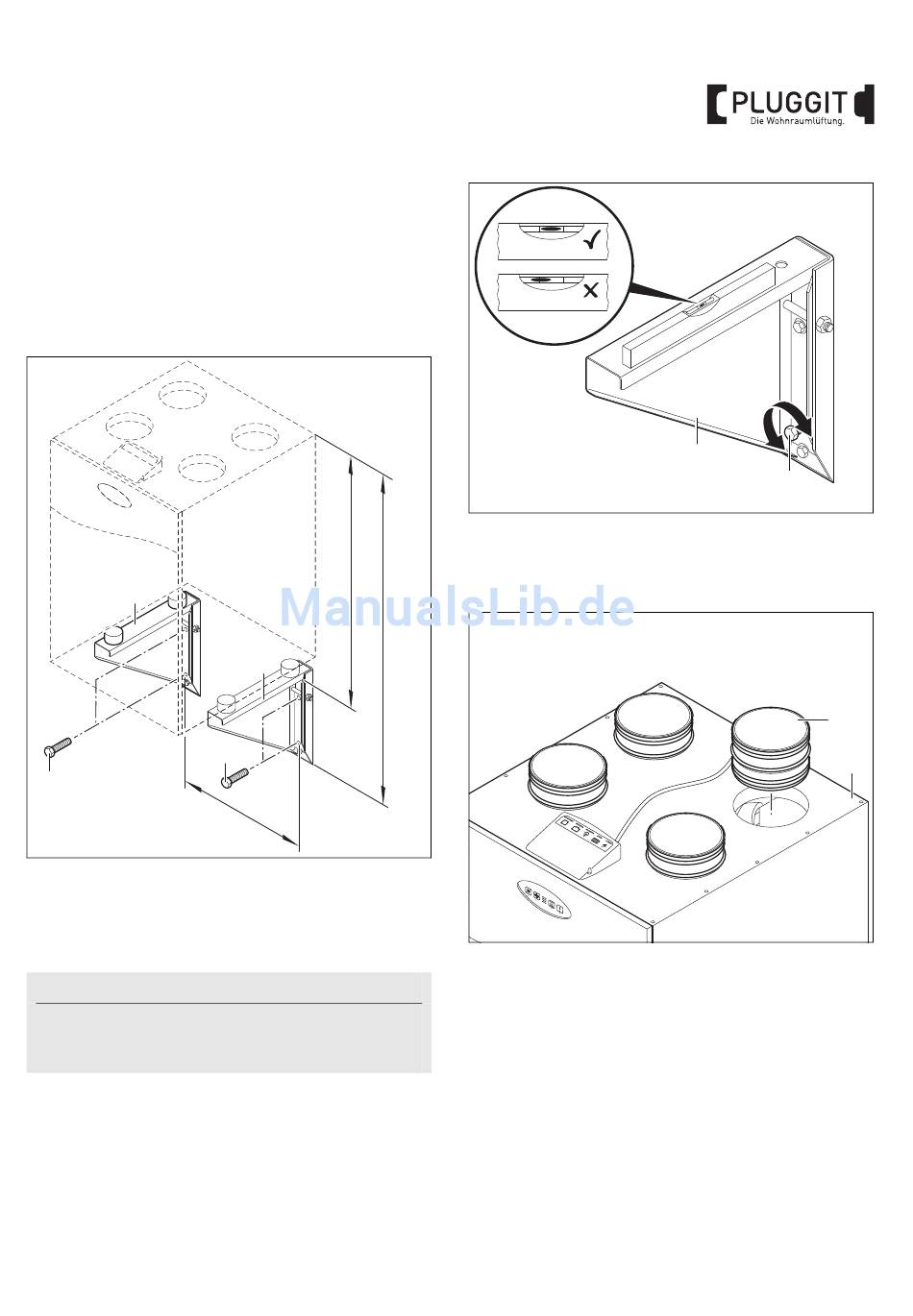

Konsole zur Wandmontage APK02 befestigen
1
2
1. Konsole (1) mit Schrauben (2) befestigen.
A 1324 mm
B 1114 mm
C 652 mm
Hinweis:
Schrauben (2) sind nicht im Lieferumfang enthalten.
Schrauben (2) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
2. Positionierung der Konsole (1) mittels Wasserwaage
kontrollieren.
B
A
1
2
C
M+P-26A-0838
3. Ggf. Ausrichtung der Konsole (1) mittels Schrauben (3)
anpassen.
Verbindungsnippel APVN310, APVN460 installieren
1. Verbindungsnippel (1) (Zubehör) in alle Luftanschlüsse
des Wohnraumlüftungsgeräts (2) einsetzen.
1
3
M+P-26A-0839
1
M+P-26A-0837
13
BIA Avent P190/P310/P460
