1
3. Gummilippe (3) auf Wandschiene (1) schieben.

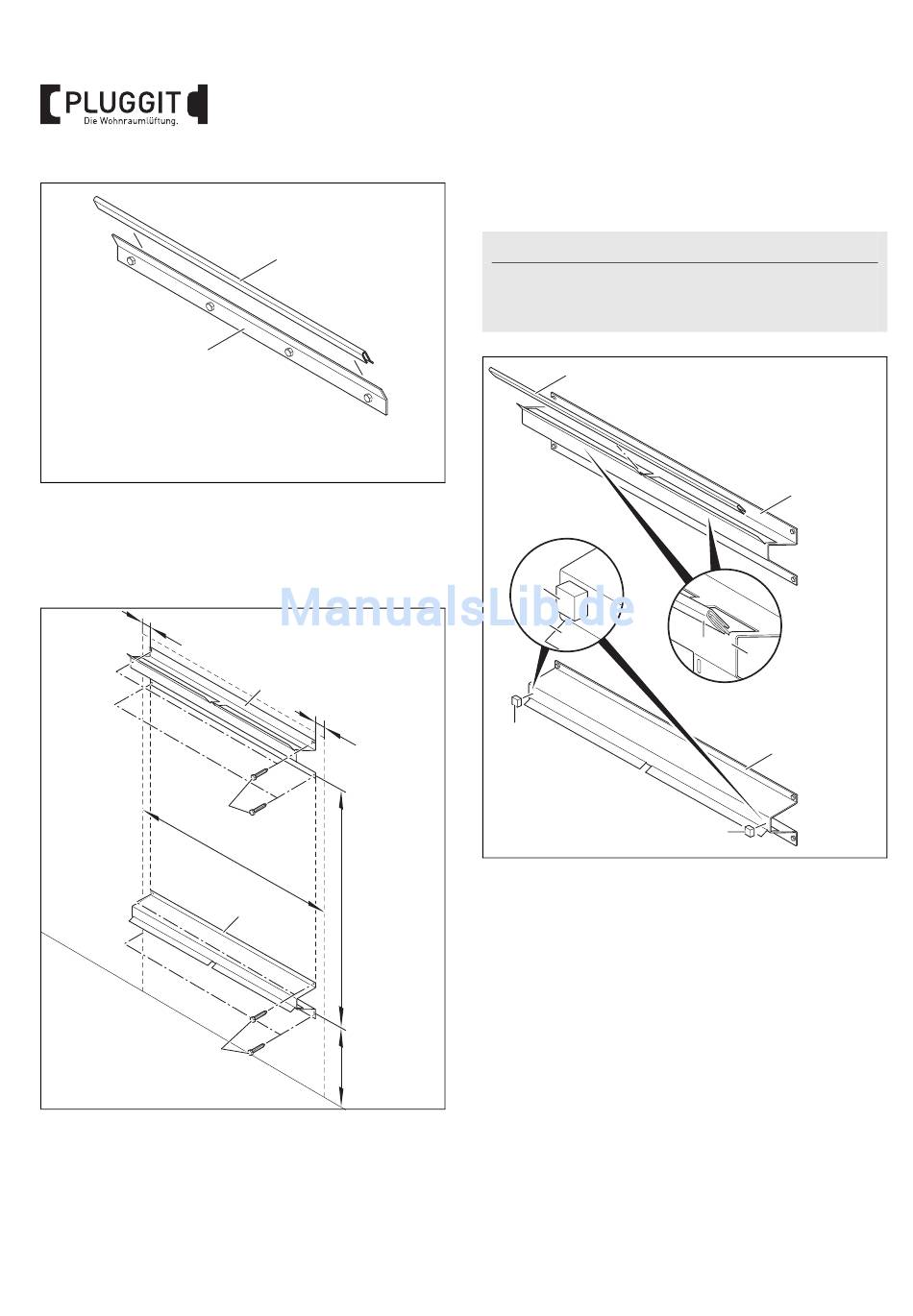

Wandabstandshalter APDH befestigen (optional)
Die Wandabstandhalter APDH sind für die Installation des
Wohnraumlüftungsgerät Avent P190 und P310 geeignet.
A
1. Wandabstandshalter (1) und (2) waagerecht ausrichten
und Bohrlöcher erstellen.
A 75 mm (links oder rechts von der Wand entfernt)
B Avent P190 = 600 mm
Avent P310 = 700 mm
C 390 mm (inkl. Platzbedarf für Kondensatanschluss)
D 868 mm
10
BIA Avent P190/P310/P460
3
M+P-26A-1091
1
A
3
B
2
D
3
C
M+P-26A-1058
2. Wandabstandshalter (1) und (2) mit Schrauben (3) be-
festigen.
Hinweis:
Schrauben (3) sind nicht im Lieferumfang enthalten.
Schrauben (3) mit passenden Dübeln entsprechend dem
Mauerwerk wählen.
4
5
2
5
3. Gummilippe (4) auf Wandabstandshalter (1) schieben.
4. Gummipuffer (5) auf Wandabstandshalter (2) kleben.
1
4
1
2
5
M+P-26A-1057
