4.4.

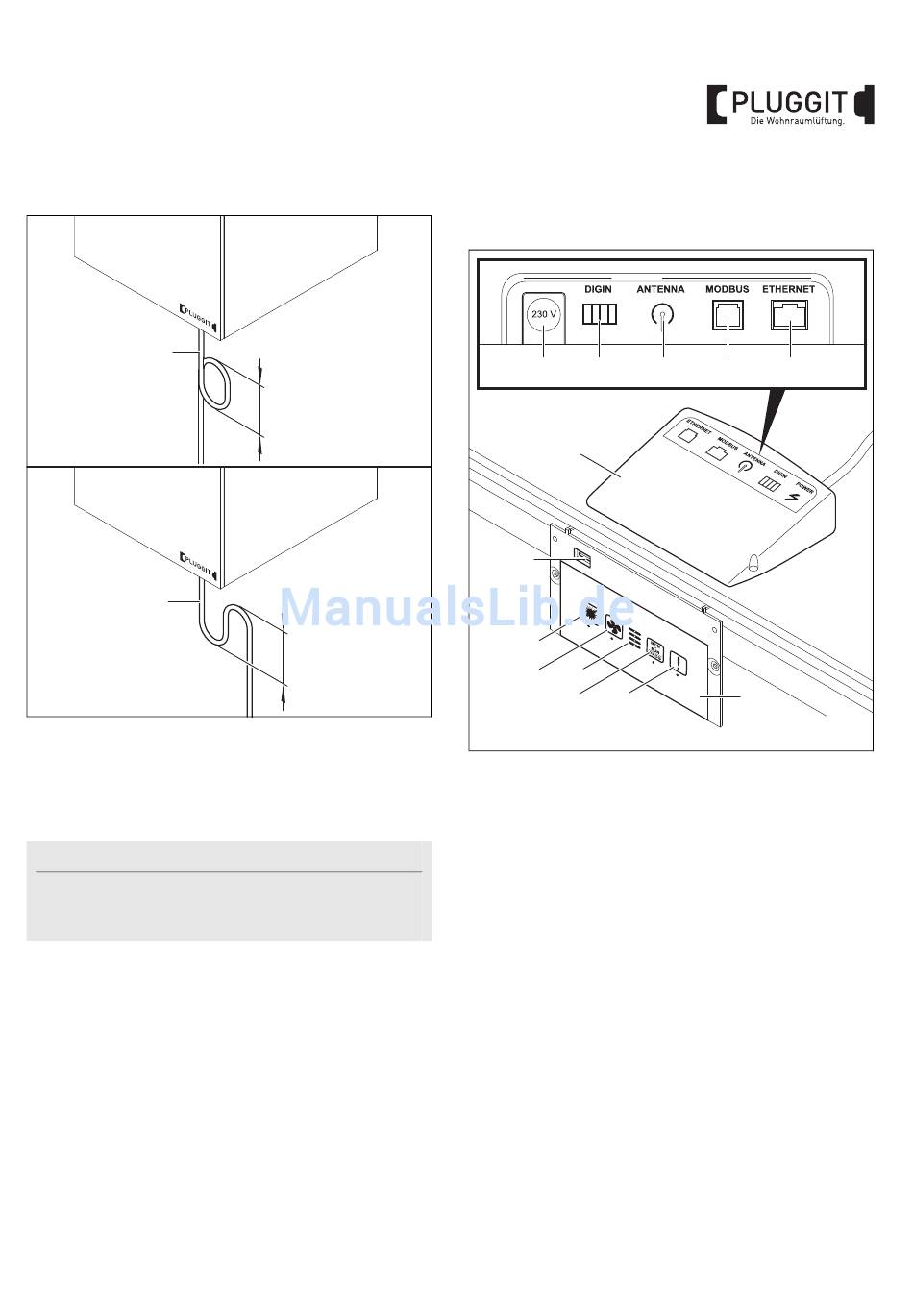

KONDENSATLEITUNG AVENT P190, P310, P460

1
1
1. Kondensatleitung (1) mit Schlauchschelle befestigen
und in einer Siphonschleife in einen Trichter oder einen
Siphon einhängen.
Dabei eine Mindestablaufhöhe (A) des Kondensats von
100 mm einhalten.
Hinweis:
Bei Umbau des Wohnraumlüftungsgeräts auf die
B-Version Rechts muss der Blinddeckel des Kondensat-
anschlusses getauscht werden.
2. Wasser in die Kondensatwanne einfüllen und ordnungs-
gemäßen Ablauf des Wassers kontrollieren.
A
A
M+P-26A-0843
4.5. INBETRIEBNAHME ÜBER FOLIENTASTATUR
4.5.1. Überblick Folientastatur
3 4
1
8
9
10 11
12
13
1 Hauptplatine
2 Folientastatur
3 230 V Stromanschluss
4 Digital-Eingang für Zubehör, z.B. Rauchmelder,
Druckwächter
5 Antenne für Funkfernbedienung (Zubehör)
6 Modbus-Anschluss (HAC2)
Steckerkonfiguration RS 485
7 Anschluss LAN-Verbindung (Router, GLT-Anschluss)
Steckerkonfiguration RJ45 TCP/IP
8 USB-Anschluss für Servicearbeiten
9 Sommerbetrieb bzw. Bypass ein- und ausschalten
10 Ventilatorstufen einstellen
11 Anzeigen der Ventilatorstufen
12 Wochenprogramm oder Bedarfsprogramm auswählen
13 Filteralarm zurücksetzen
Fehleranzeige
5 6 7
2
M+P-26A-0847
BIA Avent P190/P310/P460
