français
► Poser l'hélice de ventilateur (2) sur l'arbre (3) de telle
sorte que les pales du ventilateur (2) soient orientées vers
le haut.
► Poser la tête faucheuse (1) sur l'arbre (3) et la faire
tourner à la main dans le sens inverse des aiguilles d'une
montre.
► Glisser le mandrin de calage (4) jusqu'en butée dans
l'orifice et le maintenir enfoncé.
► Faire tourner la tête faucheuse (1) dans le sens inverse
des aiguilles d'une montre jusqu'à ce que le mandrin de
calage (4) s'encliquette.
L'arbre (3) est bloqué.
► Serrer fermement la tête faucheuse (1) à la main.
► Enlever le mandrin de calage (4).
7.4.2 Démontage de la tête faucheuse
► Arrêter la débroussailleuse, pousser le levier
d'encliquetage dans la position
► Glisser le mandrin de calage jusqu'en butée dans l'orifice
et le maintenir enfoncé.
► Faire tourner la tête faucheuse jusqu'à ce que le mandrin
de calage s'encliquette.
L'arbre est bloqué.
► Dévisser la tête faucheuse en tournant dans le sens des
aiguilles d'une montre.
► Enlever l'hélice de ventilateur.
► Enlever le mandrin de calage.
7.5 Montage et démontage d'un outil de coupe
métallique
7.5.1 Montage d'un outil de coupe métallique
► Arrêter la débroussailleuse, pousser le levier
d'encliquetage dans la position
88
et retirer la batterie.
et retirer la batterie.
7 Assemblage de la débroussailleuse
1
2
3
4
5
6
7

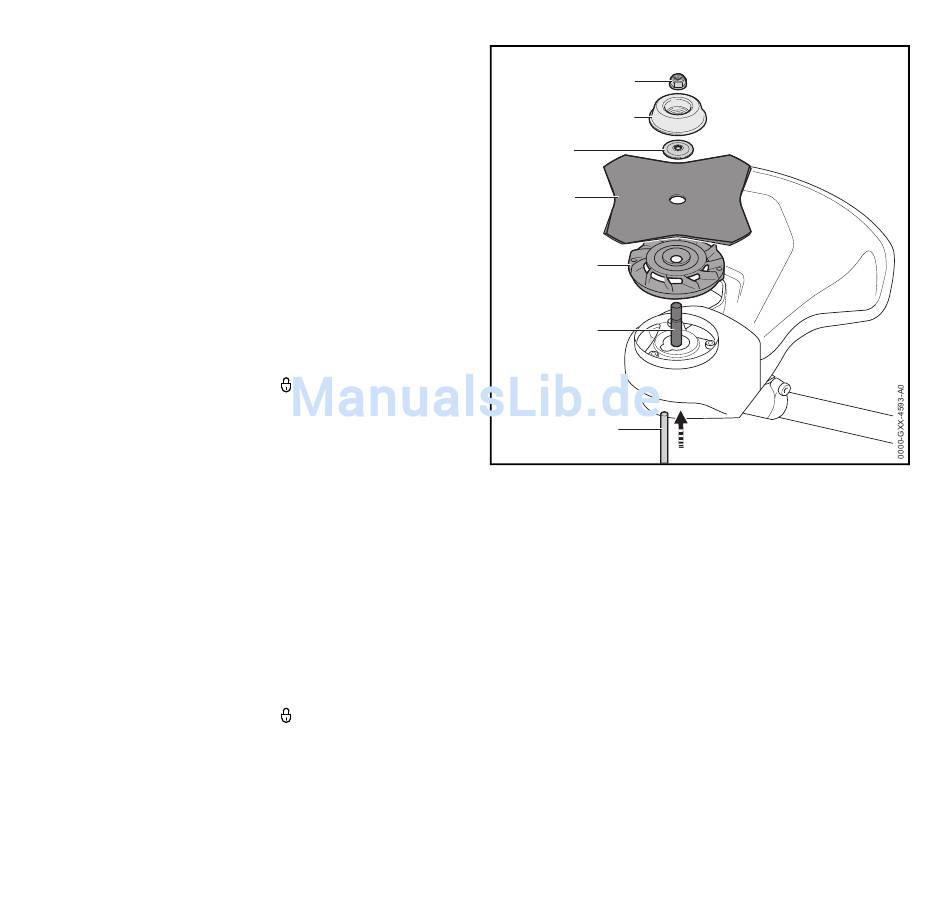

► Poser l'hélice de ventilateur (5) sur l'arbre (6) de telle
sorte que les pales du ventilateur (2) soient orientées vers
le haut.
► Poser l'outil de coupe métallique (4) sur l'hélice de
ventilateur (5). Si l'on utilise une scie circulaire ou un
couteau à herbe à plus de 4 tranchants : monter l'outil de
telle sorte que les tranchants soient orientés dans le
même sens que la flèche marquée sur le capot protecteur
pour indiquer le sens de rotation.
► Poser la rondelle de pression (3) sur l'outil de coupe
métallique (4) de telle sorte que la face bombée soit
orientée vers le haut.
► Poser le bol glisseur (2) sur la rondelle de pression (3) de
telle sorte que le côté fermé soit orienté vers le haut.
► Glisser le mandrin de calage (7) jusqu'en butée dans
l'orifice et le maintenir enfoncé.
