Leveringsomvang & benodigde gereedschappen & montage

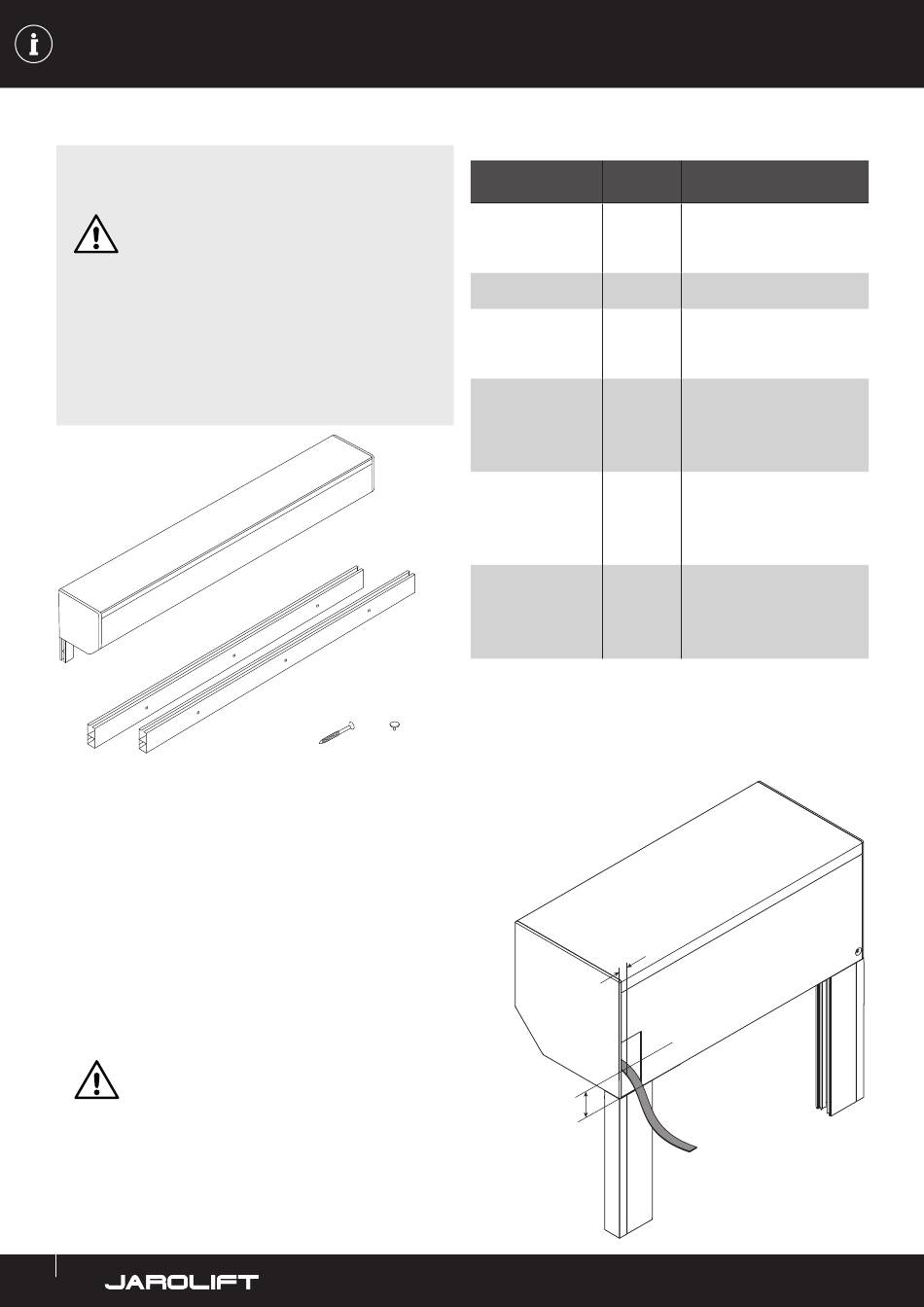

Leveringsomvang
De levering vindt plaats overeenkomstig de
factuur.
LET OP!
■
Controleer de leveringsomvang aan de
hand van de leveringsbon!
■
Controleer of de onderdelen onbeschadigd
zijn!
■
Als onderdelen beschadigd zijn of niet
overeenkomen met de bestelling, moet de
montage worden onderbroken en moet
contact worden opgenomen met Jalousie-
scout!
Montage
Breng het doorvoerpunt over op het metselwerk of het
raamkozijn.
De doorvoer van de rolluikriem, de zeskantige scharnierlager
bij bediening met een slinger of de aansluitkabel bij elektro-
motoren moet eerst worden overgebracht op het metselwerk
of het raamkozijn.
Meet hiervoor het horizontale en verticale midden (maat X/Z)
van de bedieningsafgang en breng deze over op de montag-
eondergrond.
OPMERKING!
Bij elementen vanaf 3800 mm (+/-) ontvangt u
onze levering zonder voorgemonteerd rolluik-
gordijn. Dit wordt in een apart pakket geleverd
- zie bijsluiter!
58 58

Benodigde gereedschappen

Gereedschap / Grootte
Hulpmiddelen
Waterpas,
richtlijn,
slangwaterpas
duimstok
Potlood / pun-
tenslijper
Voorwerp
Boormachine
incl. boortjes
Boor (afhankelijk Ø 10,
vande onder- Ø 16,
grond) Ø 22,
Ø 32
Kruiskopschroe-
vendraaier 2er
Schroevendraai-
er
X
Z
Gebruik
Geleidingsrails
uitlijnen
Maten opnemen
Bevestigingspunten
markeren
Bevestigingsgaten in
montageondergrond
(afhankelijk van montag-
eondergrond)
Aandrijvingsdoorvoer
boren (raam of metsel-
werk)
Bevestig de geleiderails,
stel de verschuifbare
riemgeleiderrol af
