JAROLIFT BAsic Originalmontageanleitung Seite 51

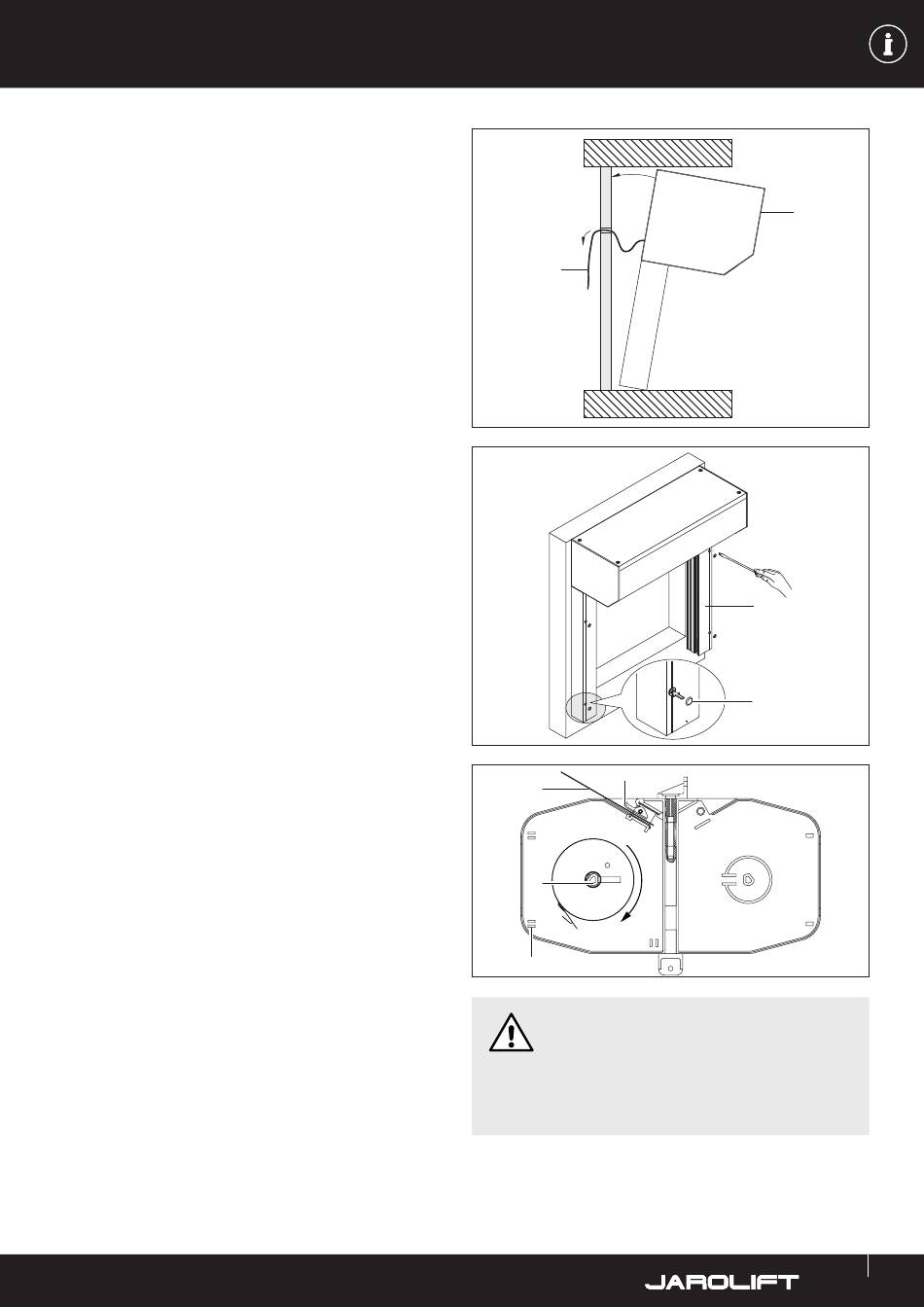

Far passare l'uscita dell'azionamento
verso l'interno.
■
Posizionare la tapparella esterna (1) davanti all'apertura!
■
Far passare l'uscita dell'azionamento (2) (cinghia o cavo di
alimentazione senza connettore) attraverso il foro verso
l'interno!
■
Posizionare la tapparella esterna (1) sulla superficie
di montaggio! Fare attenzione a non bloccare l'uscita
dell'azionamento (2).
Fissare LA TAPPARELLA
■
Avvitare le guide (1) con materiale di fissaggio adeguato
(in base alla superficie di montaggio)!
■
Inserire i cappucci di copertura (2) nelle viti con foro pass-
ante (1)! (Necessario solo in caso di fissaggio delle guide
sul lato del montante).
NOTA - Allineare la tapparella!
A causa del trasporto, può accadere che le lamelle
si siano spostate.
Infilare l'avvolgitore
■
Aprire l'avvolgitore.
■
Infilare la cinghia (2) attraverso l'apertura (1)!
■
Fissare la cinghia (2) all'alloggiamento della molla (3) e
premere il gancio di sicurezza sull'alloggiamento della
molla! Tenere ferma la cinghia!
■
La cinghia è ora tesa!
■
Chiudere l'alloggiamento dell'avvolgitore!
ATTENZIONE! I ganci a scatto (4) possono rompersi in caso di
pressione elevata.
Collegamento elettrico del motore
della tapparella
Per il collegamento dell'azionamento elettrico premontato,
consultare le istruzioni allegate del produttore del motore
tubolare installato. Se non disponete delle istruzioni, inviate
una e-mail all'indirizzo info@jalousiescout.de. Vi invieremo le
istruzioni corrispondenti il prima possibile.
2
1
2
3
4
AVVERTENZA!
La molla dell'avvolgitore della cinghia è
sottoposta a forte tensione. Un uso improprio
comporta un elevato rischio di lesioni.
MONTAGGIO
1
1
2
