JAROLIFT BAsic Originalmontageanleitung Seite 31

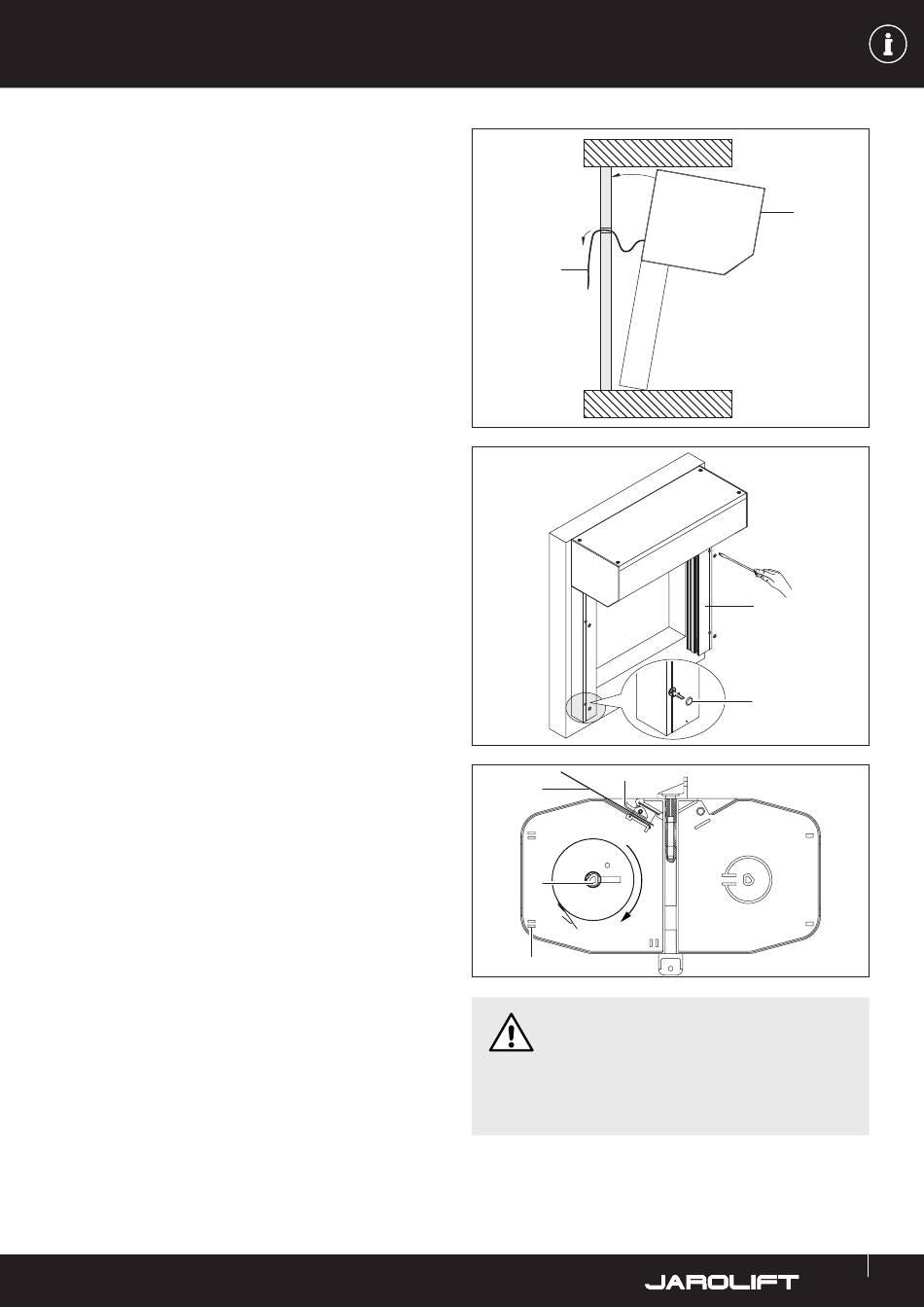

Guider la sortie d'entraînement vers
l'intérieur.
■
Placer le volet roulant en applique (1) devant l'ouverture !
■
Guider la sortie d'entraînement (2) (sangle ou câble
d'alimentation sans connecteur) vers l'intérieur à travers
le trou !
■
Placer le volet roulant en applique (1) sur le support de
montage ! Veiller à ne pas coincer la sortie d'entraînement
(2).
Fixer l'élément en saillie
■
Visser les coulisses (1) à l'aide de matériel de fixation ap-
proprié (en fonction du support de montage) !
■
Enfoncer les capuchons (2) dans les vis à tête percée (1) !
(Nécessaire uniquement en cas de fixation des coulisses
côté montant.)
REMARQUE - Aligner le tablier !
Le transport peut avoir déplacé les lames .
Enfiler l'enrouleur de sangle
■
Ouvrir l'enrouleur de sangle.
■
Enfilez la sangle (2) dans l'ouverture (1) !
■
Fixez la sangle (2) au boîtier à ressort (3) et enfoncez le
crochet de sécurité dans le boîtier à ressort ! Maintenez la
sangle !
■
La sangle est maintenant tendue !
■
Fermer le boîtier de l'enrouleur de sangle !
ATTENTION ! Les crochets à encliqueter (4) peuvent se casser
en cas de pression excessive.
Raccordement électrique du moteur du
volet roulant
Pour le raccordement de l'entraînement électrique prémon-
té, veuillez vous reporter à la notice jointe du fabricant du
moteur tubulaire intégré. Si vous ne disposez pas de notice,
veuillez simplement nous contacter à l'adresse e-mail maga-
sin@domondo.fr. Nous vous ferons parvenir la notice corre-
spondante dans les plus brefs délais.
2
1
2
3
4
AVERTISSEMENT !
Le ressort de l'enrouleur de sangle est soumis
à une forte tension. Une utilisation incorrecte
entraîne un risque élevé de blessure.
MONTAGE
1
1
2
