JAROLIFT BAsic Originalmontageanleitung Seite 41

Salida de la unidad principal hacia el
interior
■

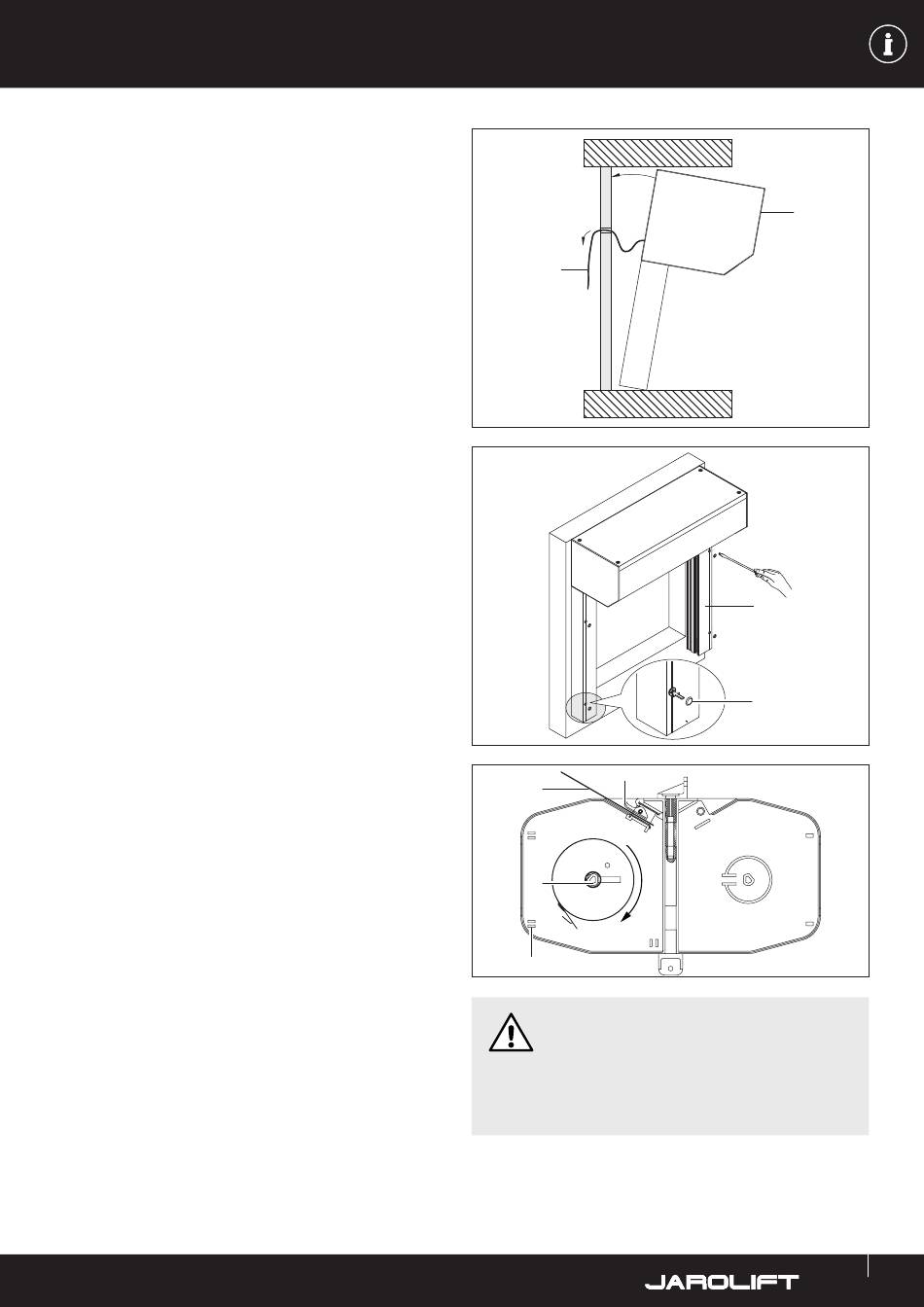

Coloque la persiana enrollable frontal (1) delante de la
abertura.
■
AIntroduzca la salida del accionamiento (2) (correa o
cable de alimentación sin enchufe)a través de la abertura
hacia el interior.b) Funcionamiento con manivela
■
Coloque la persiana enrollable frontal (1) sobre la super-
ficie de montaje.No bloquee la salida del accionamiento
(2).
Fijar el elemento de montaje exterior
■
Fije firmemente los rieles guía (1) con los tornillos adecua-
dos (según la superficie de montaje).
■
Presione las tapas de los extremos (2) en los tornillos de
los orificios para la cabeza (1). (Solo es necesario para el
montaje lateral de los rieles guía).
ADVERTENCIA: ¡Alinee la persiana!
Las lamas pueden haberse movido durante el transporte.
Enhebre el enrollador de la correa
■
Abra el enrollador de correa.
■
Pase la cinta (2) por el orificio (1).
■
Coloque la cinta (2) en la carcasa del resorte (3) y presione
el gancho de seguridad. ¡Sujete la cinta firmemente!
■
¡La cinta ya está tensa!
■
¡Cierre el enrollador de correa!
¡ADVERTENCIA! Los ganchos de seguridad (4) pueden rom-
perse si se presionan demasiado.
Conexión eléctrica del motor de la persiana
Para obtener información sobre la conexión
del motor eléctrico premontado, consulte las
instrucciones adjuntas.
Si no dispone de estas instrucciones, contáctenos por correo
electrónico a info@jalousiescout.de. Le enviaremos las in-
strucciones correspondientes lo antes posible.
2
1
2
3
4
¡ADVERTENCIA!
El resorte del retractor de la cinta está someti-
do a alta tensión. El uso inadecuado supone un
riesgo considerable de lesiones.
Instalación
1
1
2
