Contenuto della fornitura, utensili necessari e montaggio

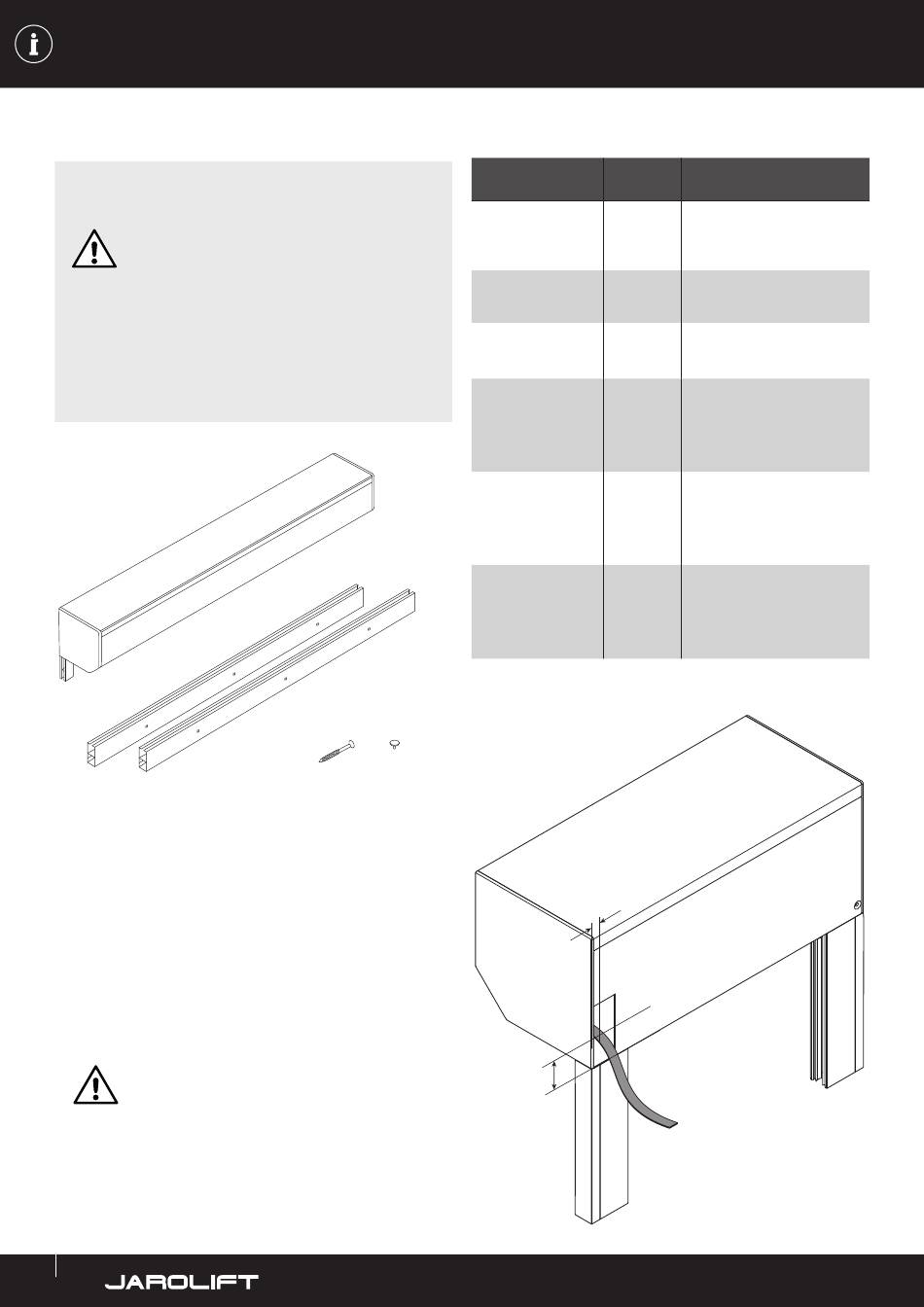

Contenuto della fornitura

La consegna avviene secondo quanto indicato
in fattura.
ATTENZIONE!
■
Controllare il contenuto della fornitura con-
frontandolo con la bolla di consegna!
■
Verificare che i componenti siano integri!
■
Se alcuni componenti sono danneggiati o
non corrispondono all'ordine, interrompere
il montaggio e contattare Jalousiescout!
Montaggio
Trasferire il punto di passaggio sulla muratura o sul telaio
della finestra.
Il punto di passaggio della cinghia, del cuscinetto articola-
to o del cavo di collegamento (in caso di motore elettrico)
deve essere prima riportato sulla muratura o sul telaio della
finestra.
A tal fine, misurare il centro orizzontale e verticale (misura
X/Z) dell'uscita di comando e trasferirlo sulla superficie di
montaggio.
NOTA!
Per elementi a partire da 3800 mm (+/-) la nostra
consegna non include la tapparella premontata.
Questa viene consegnata in un pacco separato -
vedi foglietto illustrativo!
48

Utensili necessari

Utensili / Stru- Dimen-
menti ausiliari sioni
Livella a bolla,
filo a piombo,
livella a nastro
Metro pieghe-
vole
Matita / temperi-
no Oggetto
Trapano con
punte
Punte (a secon- Ø 10,
da della super- Ø 16,
ficie) Ø 22,
Ø 32
Cacciavite a
croce 2
X
Z
Utilizzo
Allineare le guide
Misurare
Segnare i punti di fissag-
gio
Forare i fori di fissaggio
nella superficie di mon-
taggio (a seconda della
superficie di montaggio)
Forare il passaggio
dell'azionamento (fines-
tra o muratura)
Fissare le guide di scorri-
mento, regolare il rullo di
guida scorrevole
