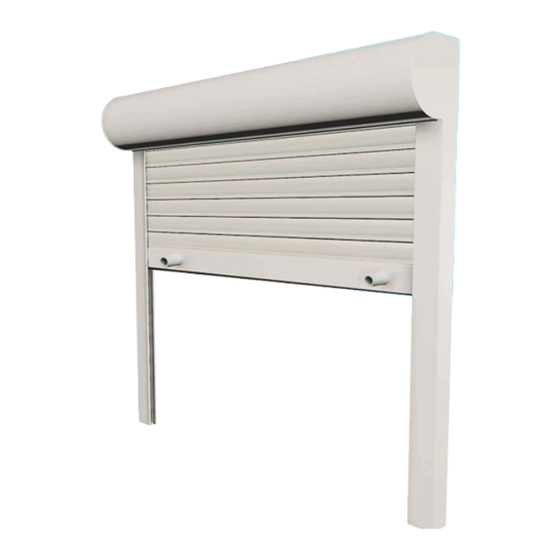

- Seite 1 Sie erreichen uns Service-Hotline unter der +49 8178 - 932 932 BAsic individuell anpassbar Vorbaurollladen BAsic Montage auf den Fensterrahmen und das Mauerwerk Original Montageanleitung V2.02-07.19...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Einleitung ..................3 Bedienungs- und Sicherheitshinweise ........6 Pflege und Wartung ..............7 Lieferumfang ................8 Empfohlenes Werkzeug..............8 Montage ..................8 (Rev.: 05/2015_JM35/45) -
Seite 3: Einleitung
Der Lieferung Ihres Unter- schluss für Fenster und Türen. putzrollladens muss eine entsprechende An- Der Jarolift Unterputzrollladen ist ein außen leitung für den jeweiligen Motortyp beiliegen. liegendes Sonnen- oder Wärmeschutzpro- Sollte dies nicht der Fall sein, wenden Sie sich dukt, das nur für den bestimmungsgemäßen... - Seite 4 EINLEITUNG Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen ■ dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen des Rohrmotors erfolgen. Führen Sie alle Montage- und Anschlussarbeiten im spannungslosen Zustand aus. ■...
- Seite 5 EINLEITUNG Treffen Sie Sicherheitsvorkehrungen gegen un- WICHTIG! beabsichtigtes Einschalten. Entsorgen Sie das Gerät und ggf. zum Betrieb Vor Arbeiten an der Anlage alle zu montieren- des Gerätes notwendige Batterien nicht im den Anschlussleitungen spannungsfrei schal- Hausmüll! Informieren Sie sich über lokale ten und gegen unbeabsichtigtes Wiederein- Rückgabe- und Recyclingmöglichkeiten und schalten sichern.
-
Seite 6: Bedienungs- Und Sicherheitshinweise
Bedienungs- & Sicherheitshinweise Bedienung bei Sturm Bedienung bei Kälte Schließen Sie bei stärkerem Wind Ihre Bei Frost kann der Rollladen Fenster. Sorgen Sie dafür, dass auch in Ihrer anfrieren. Vermeiden Sie eine Abwesenheit kein Durchzug entstehen kann. gewaltsame Betätigung und Bei Sturm muss der Rollladen entweder ge- verzichten Sie bei festgefrorenen schlossen –... -
Seite 7: Pflege Und Wartung
PFLEGE UND WARTUNG Vorgehen beim Reinigen Vorgehen bei Wartung Um eine lange Lebensdauer zu Wir empfehlen Ihnen in regel- gewährleisten, empfehlen wir mäßigen Abständen eine Ihnen, die Oberfläche des Roll- Wartung durchzuführen oder ladens regelmäßig zu reinigen. von einem Fachbetrieb durch- führen zu lassen. -
Seite 8: Lieferumfang
Lieferumfang & Benötigte Werkzeuge & Montage Lieferumfang Benötigte Werkzeuge Werkzeug / Größe Verwendung Die Lieferung erfolgt gemäß Rechnung. Hilfsmittel Wasserwaage, Führungsschienen HINWEIS! Richtschnur, ausrichten Schlauchwaage ■ Den Lieferumfang gem. Lieferschein über- prüfen! Zollstock Maß nehmen ■ Die Teile auf Unversehrtheit überprüfen! Bleistift / Spitzer Befestigungspunkte ■... -
Seite 9: Antriebsdurchführung Bohren
MONTAGE Antriebsdurchführung bohren WARNUNG! Beschädigung der Bedienteile bzw. Motorleitung durch unsaubere Antriebsdurchführung! ■ Durchführung von Spänen und Verschmutzung säubern! ■ Durchführung auf Flucht zum Antriebsabgang prüfen, ggf. nacharbeiten! Ein Versatz führt zu erhöhtem Verschleiß am Antrieb. ■ Scharfe Kanten bei der Durchführung vermeiden bzw. -
Seite 10: Einschneiden Der Gummikeder (Führungsschiene)
Montage Einschneiden der Gummikeder (Führungsschiene) Um einen einwandfreien Lauf des Rollladenbehangs zu ge- währleisten, müssen vor dem Aufstecken des Rollladenkas- tens die Gummikeder im Bereich der Einlauftrichter zuge- schnitten werden (siehe Skizze rechts). Kasten und Schienen ausrichten Vorbaurollladen am Montageuntergrund anhalten und Führungsschienen gemäß... -
Seite 11: Vorbauelement Befestigen
MONTAGE Antriebsabgang nach innen führen ■ Vorbaurollladen (1) vor die Öffnung setzen! ■ Antriebsabgang (2) (Gurt oder Netzleitung ohne Steckerkupplung) durch Bohrung nach innen führen! ■ Vorbaurollladen (1) an Montageuntergrund stellen! Dabei den Antriebsabgang (2) nicht verklemmen. Vorbauelement befestigen ■ Führungsschienen (1) mit geeignetem Befestigungsmate- rial (gemäß... - Seite 12 Marke der Schoenberger Germany Enterprises GmbH & Co. KG Zechstraße 1-7, 82069 Hohenschäftlarn Tel.: 08178 / 932 932 Fax: 08178 / 932 970 20 info@jarolift.de www.jarolift.de Technische Änderungen, Druckfehler und Irrtümer behalten wir uns vor.
