JAROLIFT BAsic Originalmontageanleitung Seite 30

Montage

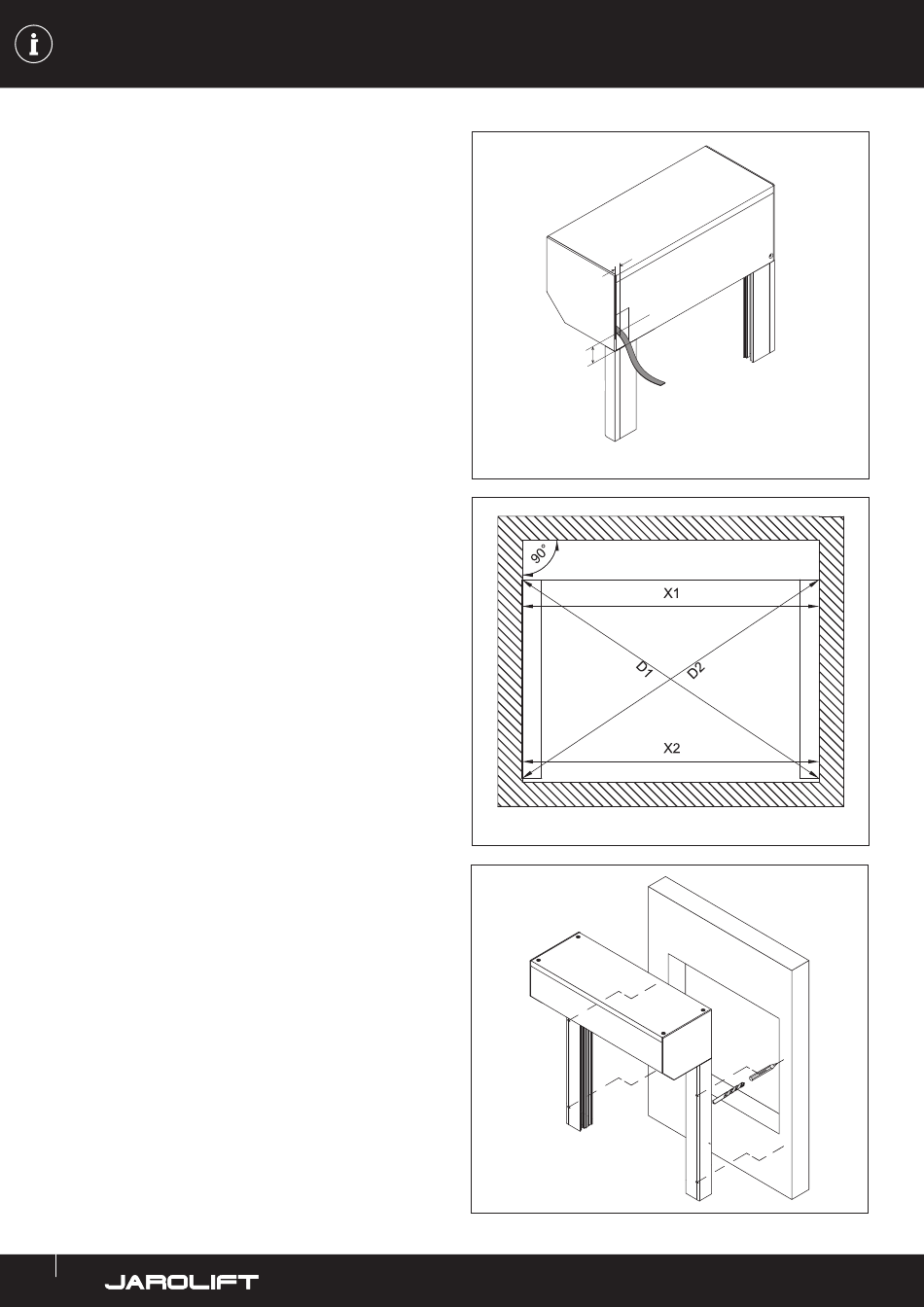

Découpe des joints en caoutchouc
(Coulisse)
Afin de garantir un bon fonctionnement du tablier du volet
roulant, les joints en caoutchouc doivent être taillés au
niveau des tuipes avant de fixer le coffre du volet roulant (voir
schéma à droite)
Aligner le coffre et les coulisses
Maintenir le volet roulant en saillie contre la surface de mon-
tage et aligner les rails de guidage conformément au croquis
ci-contre.
Percer les points de fixation
Reporter les points de fixation des coulisses sur la surface de
montage !
■
Déposer le volet roulant en saillie en dehors de la zone de
montage !
■
Percer les trous de fixation (en fonction de la surface de
montage) !
■
Dans le cas d'une maçonnerie, insérer des chevilles
(adaptées au support de montage) dans les trous percés !
(Chevilles non fournies.)
Dans le cas d'un montage sur fenêtre, aucune cheville n'est
nécessaire !
30 30
X
Z
x = x D = D
1 2 1 2
