Montaggio

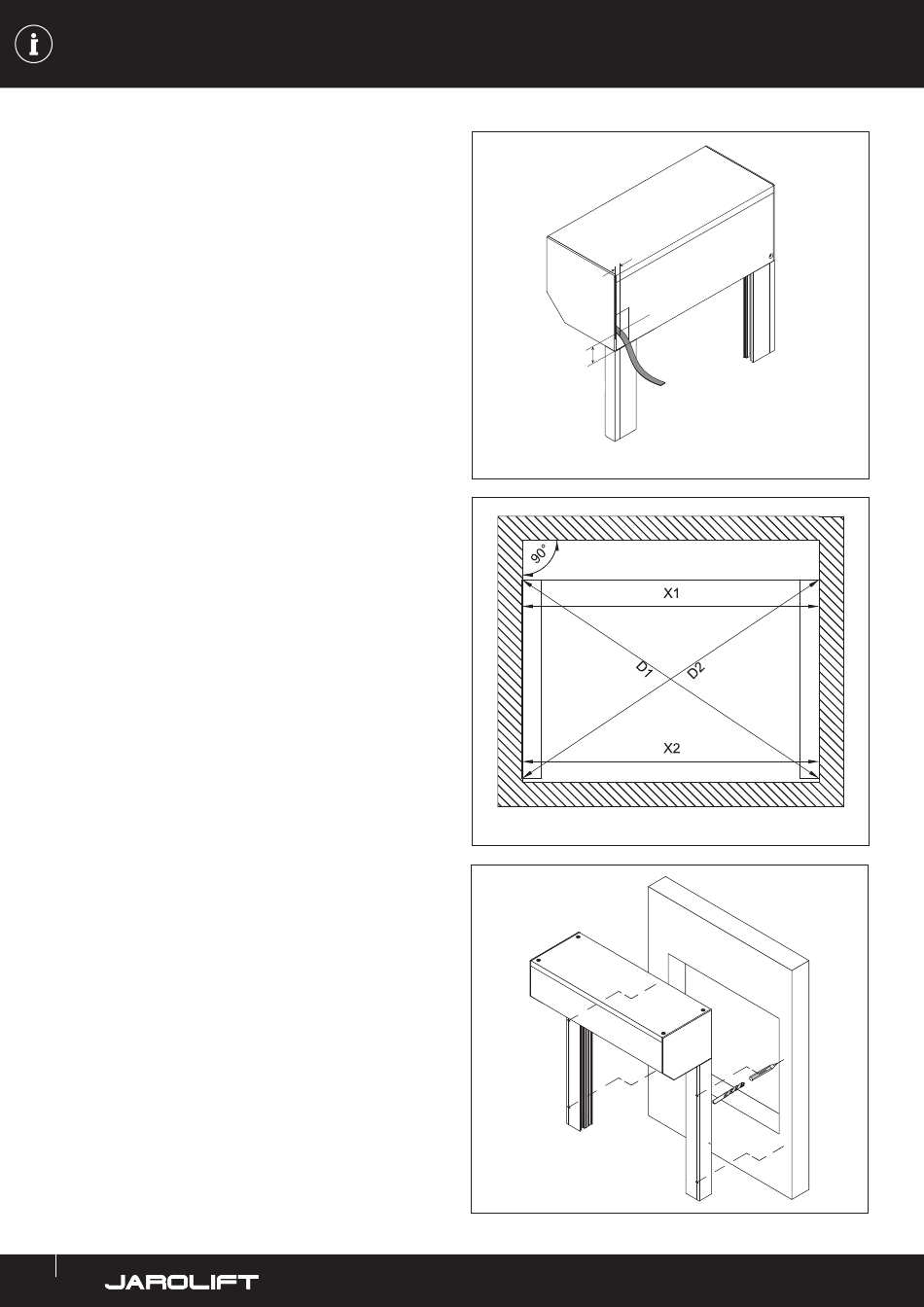

Taglio dei bordi in gomma (binario di
guida)
Per garantire il corretto funzionamento della tapparella,
prima di fissare il cassonetto è necessario tagliare i bordi in
gomma nella zona dei coni di ingresso (vedi schizzo a destra).
Allineare il cassonetto e le guide
Appoggiare la tapparella esterna sulla superficie di montag-
gio e allineare le guide come indicato nello schema a fianco.
Forare i punti di fissaggio
Trasferire i punti di fissaggio delle guide sulla superficie di
montaggio!
■
Appoggiare la tapparella esterna al di fuori dell'area di
montaggio!
■
Forare i fori di fissaggio (a seconda della superficie di
montaggio)!
■
In caso di muratura, inserire nei fori i tasselli (adatti alla
superficie di montaggio)! (I tasselli non sono compresi
nella fornitura.)
Per il montaggio su finestre non sono necessari tasselli!
