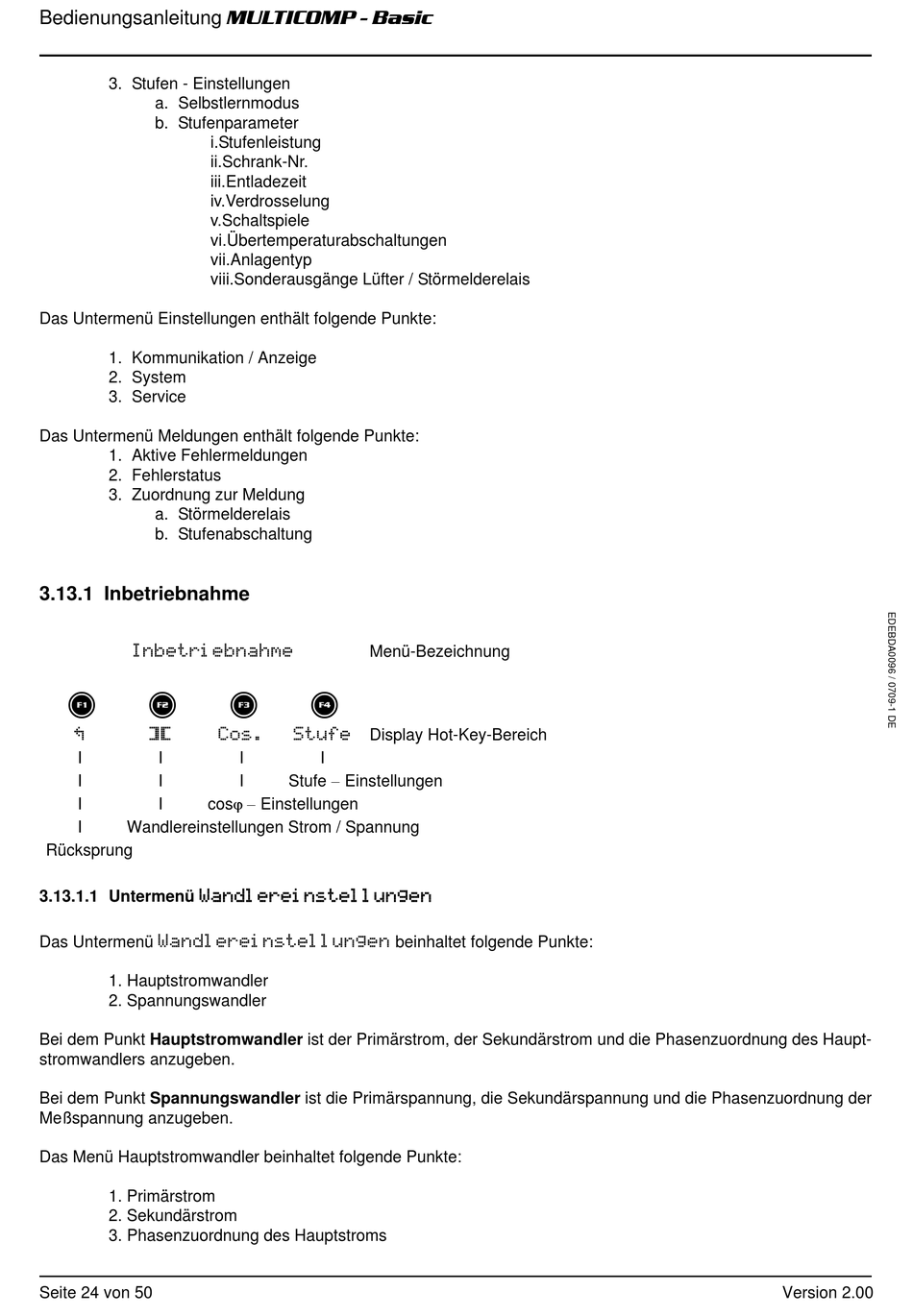

Bedienungsanleitung MULTICOMP - Basic
3. Stufen - Einstellungen
a. Selbstlernmodus
b. Stufenparameter
i.Stufenleistung
ii.Schrank-Nr.
iii.Entladezeit
iv.Verdrosselung
v.Schaltspiele
vi.Übertemperaturabschaltungen
vii.Anlagentyp
viii.Sonderausgänge Lüfter / Störmelderelais
Das Untermenü Einstellungen enthält folgende Punkte:
1. Kommunikation / Anzeige
2. System
3. Service
Das Untermenü Meldungen enthält folgende Punkte:
1. Aktive Fehlermeldungen
2. Fehlerstatus
3. Zuordnung zur Meldung
a. Störmelderelais
b. Stufenabschaltung
3.13.1 Inbetriebnahme
Inbetriebnahme
1
2
¢
÷Ÿ
I
I
I
I
cosϕ − Einstellungen
I
I
I
Wandlereinstellungen Strom / Spannung
Rücksprung
3.13.1.1 Untermenü Wandlereinstellungen
Das Untermenü Wandlereinstellungen beinhaltet folgende Punkte:
1. Hauptstromwandler
2. Spannungswandler
Bei dem Punkt Hauptstromwandler ist der Primärstrom, der Sekundärstrom und die Phasenzuordnung des Haupt-
stromwandlers anzugeben.
Bei dem Punkt Spannungswandler ist die Primärspannung, die Sekundärspannung und die Phasenzuordnung der
Meßspannung anzugeben.
Das Menü Hauptstromwandler beinhaltet folgende Punkte:
1. Primärstrom
2. Sekundärstrom
3. Phasenzuordnung des Hauptstroms
Seite 24 von 50
Menü-Bezeichnung
3
4
Cos.
Stufe
Display Hot-Key-Bereich
I
I
Stufe − Einstellungen
I
Version 2.00
