6
Anhang
6.1

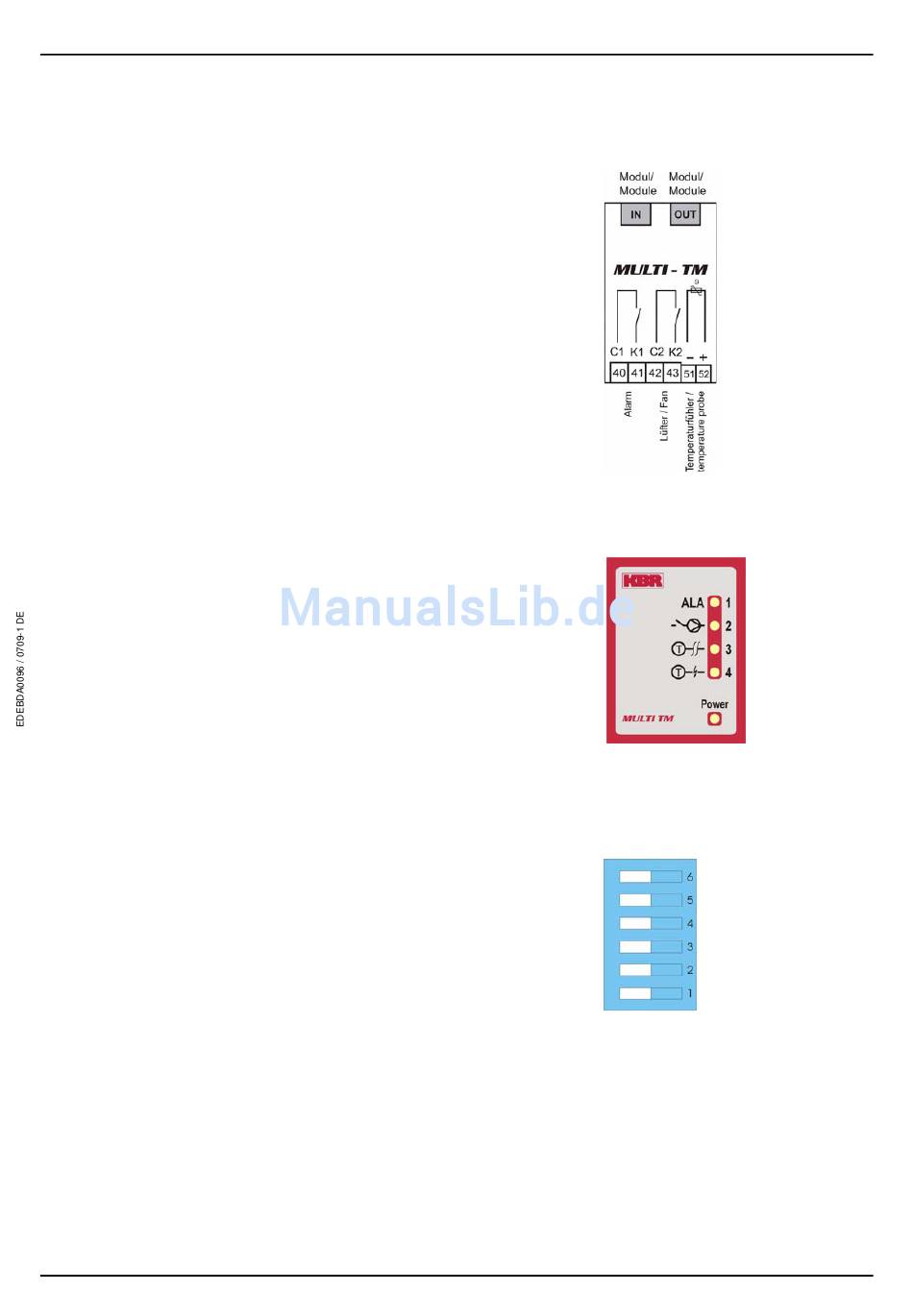

Temperaturmodul - Anschlussplan
6.2
Klemmenbelegung
Klemme 40:
Störmelderelais C1
Klemme 41:
Störmelderelais K1
Klemme 42:
Lüfterrelaisrelais C2
Klemme 43:
Lüfterrelaisrelais K2
Klemme 51:
Temperaturfühler PT 1000 ( - )
Klemme 52:
Temperaturfühler PT 1000 ( + )
IN / OUT:
Modulbus / Versorgungsspannung
6.2.1
LED - Anzeige
LED1:
Störmelderelais (an = Relais Ruhezustand, Störmeldung)
LED2:
Lüfterrelais (an = Relais geschaltet, Lüfter an)
LED3:
Kein PT 1000 angeschlossen, Leitung offen
LED4:
Kein PT 1000 angeschlossen, Leitung kurzgeschlossen
LED5:
Betriebsspannung
6.2.2
Zusatzmodule - Funktion der DIL-Schalter
Wird der Schalter S6 auf On und nach 3 Sek. (max. 10 Sek.) wieder
auf Off geschalten, dann geht das Modul in den Scanmode über.
S5 = Off
S1 = keine Funktion
S2 = keine Funktion
S3 = keine Funktion
S4 = keine Funktion
Version 2.00
S5 = On
S1 = Störmelderelais ein
S2 = Lüfterrelais ein
S3 = keine Funktion
S4 = keine Funktion
Bedienungsanleitung MULTICOMP - Basic
Off
On
Seite 49 von 50
