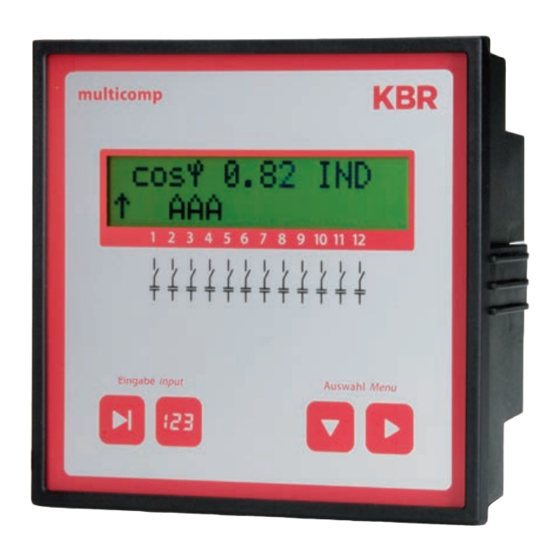

KBR multicomp F144-NC-1V1C6RO-2 Bedienungsanleitung
4-quadranten regler
Verwandte Anleitungen für KBR multicomp F144-NC-1V1C6RO-2
Inhaltszusammenfassung für KBR multicomp F144-NC-1V1C6RO-2
- Seite 1 Bedienungsanleitung Technische Referenz 4-Quadranten Regler multicomp F144-NC-1V1C6RO-2 F144-NC-1V1C12RO-2 Ihr Partner in Sachen System deutsch Netzanalyse...
-
Seite 2: Inhaltsverzeichnis
Auswahl von Leitungen und Sicherungen .......39 Displayanzeigen der Hauptmenüs .......16 Beschreibung der einzelnen Anzeigefenster ..18 Initialisierungsfenster ......18 Inbetriebnahmefenster wenn keine Stufenleistung © KBR Kompensationsanlagenbau GmbH programmiert ist .......18 Satz- und Druckfehler sowie Startmenüfenster ......21 technische Änderungen vorbehalten. Stufenzustandsfenster ....22 V1.00... -
Seite 3: Einleitung
Einleitung KBR multicomp F144-NC-1V1C6-2RO-2 Einleitung Vielen Dank, dass Sie sich für ein KBR-Qualitätsprodukt entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die vorliegende Bedienungsanleitung aufmerksam durchlesen. -
Seite 4: Sicherheitsrelevante Zeichenerklärungen
KBR multicomp F144-NC-1V1C6-2RO-2 Einleitung Sicherheitsrelevante Zeichenerklärungen Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt. -
Seite 5: Sicherheitstechnische Hinweise
Einleitung KBR multicomp F144-NC-1V1C6-2RO-2 Sicherheitstechnische Hinweise Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewusst so einfach wie möglich gehalten. Auf diese Weise können Sie das Gerät rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfäl- tig durchlesen. -
Seite 6: Produkthaftung
Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unter zogen. Bezüglich der Produkthaftung verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte, die Sie unter www.kbr.de nachlesen können. Die zugesicherten Eigenschaften des Geräts gelten grundsätzlich nur bei bestimmungsgemäßem Gebrauch! Entsorgung Bitte entsorgen Sie defekte, veraltete oder nicht mehr verwendete Geräte... -
Seite 7: Funktionsprinzip Des Reglers
Bedien- und Anzeigenteil KBR multicomp F144-NC-1V1C6-2RO-2 Funktionsprinzip des Reglers Der Mikroprozessor des Reglers erfasst über Messwandlereingänge (A/D- Wandler) Netzspannung und Stromaufnahme der nachgeschalteten Anlage und berechnet daraus die Wirk- und Blindleistungsverhältnisse des Netzes. Der Regler arbeitet im 4-Quadrantenbetrieb. Rückspeisung bei Generatorbetrieb wird erkannt und durch die Anzeige ... - Seite 8 KBR multicomp F144-NC-1V1C6-2RO-2 Bedien- und Anzeigenteil Wichtige Sicherheitsinformation Vorsicht Für folgende programmierten Stufenleistungen werden die Entladezeiten automatisch vorgegeben. Diese sind jedoch zu überprüfen und bei abwei- chenden Kondensatorspezi kationen zu korrigieren. Kondensatorleistung Entladewiderstand Entladezeit 2,5 kvar - 7,5 kvar 300 kOhm...
- Seite 9 Bedien- und Anzeigenteil KBR multicomp F144-NC-1V1C6-2RO-2 Grundsätzliche Bedienungshinweise für die Sensortasten: Taste Starten der Eingabe bei Parametrierung und Reset. Taste Wertänderung bei Parametrierung Taste Navigation durch die Untermenüs Taste Navigation durch die Hauptmenüs und Speichertaste bei Parametrierung Tastenkombinationen: ...
-
Seite 10: Montage Und Elektrischer Anschluss Der Anlage
KBR multicomp F144-NC-1V1C6-2RO-2 Montage und elektrischer Anschluss Montage und elektrischer Anschluss der Anlage Allgemeines, sehr wichtig! Alle Schrauben und Verbindungen nachziehen, da sonst keine Garantiean- sprüche geltend gemacht werden können! Installation und Betrieb der Anlage müssen unter Beachtung der geltenden ... -
Seite 11: Standardanschlussplan Messspannung Ph-N
Montage und elektrischer Anschluss KBR multicomp F144-NC-1V1C6-2RO-2 Standardanschlussplan Messspannung Ph-N Spannungsversorgung siehe Typenschild. V1.00... -
Seite 12: Standardanschlussplan Messspannung Ph-Ph
KBR multicomp F144-NC-1V1C6-2RO-2 Anschluss des multicomp Standardanschlussplan Messspannung Ph-Ph Spannungsversorgung siehe Typenschild. V1.00... -
Seite 13: Inbetriebnahme Der Anlage
Anschluss des multicomp KBR multicomp F144-NC-1V1C6-2RO-2 Inbetriebnahme der Anlage Allgemeine Hinweise zur Inbetriebnahme Vor dem Einschalten der Kompensationsanlage genügend induktive Verbrau- cher einschalten (z.B. Motoren). Es muss ein Wandlerstrom von mindestens 15 mA sekundärseitig ießen, damit der Regler anspricht. Unterhalb dieser Ansprechschwelle erfolgt die Anzeige Wandlerstrom fehlt. -
Seite 14: Navigation Und Geräteanzeigen
KBR multicomp F144-NC-1V1C6-2RO-2 Navigation und Geräteanzeigen Navigation und Geräteanzeigen Init Bei Erstinbetriebnahme Initialisierungsphase Inbetriebnahme Startmenü Service Stufenzustand weitere Menüs Akt. Cosphi weiter mit weiter mit weiter mit Stufenzustand Auto / Aus / Ein Startmenü Service Inbetriebnahme Inbetriebnahme Stufe 01 Messspannung... - Seite 15 Navigation und Geräteanzeigen KBR multicomp F144-NC-1V1C6-2RO-2 V1.00...
-
Seite 16: Displayanzeigen Der Hauptmenüs
KBR multicomp F144-NC-1V1C6-2RO-2 Displayanzeigen der Hauptmenüs Displayanzeigen der Hauptmenüs Für die aktuellen Anzeigen und die Parametrierung des Reglers stehen folgen- de Hauptmenüs mit ihren Untermenüs zur Verfügung, siehe Punkt 5 Navigation und Geräteanzeigen: Hinweis Im nächsten Kapitel werden die Hauptmenüs mit ihren Untermenüs im Einzel- nen beschrieben. - Seite 17 Displayanzeigen der Hauptmenüs KBR multicomp F144-NC-1V1C6-2RO-2 Servicefenster - Anzeige und Löschmöglichkeiten Service weiter mit îì Inbetriebnahmefenster - Eingabe der Betriebsparameter Inbetriebnahme weiter mit îì Schaltverhaltenfenster - Beein ussung des Schaltverhaltens Schaltverhalten weiter mit îì Störmeldemenü - Bearbeiten der Störmeldemaske Störmeldung weiter mit îì...
-
Seite 18: Beschreibung Der Einzelnen Anzeigefenster
Dieses Menü dient zur Erstinbetriebnahme der Reglers, wobei hier alle notwen- digen Einstellungen vorgenommen werden können. Wenn ein Regler in Betrieb genommen werden soll, der ab Werk bereits in eine KBR-Kompensationsanlage eingebaut ist, müssen lediglich die Kenngrößen des Stromwandlers parametriert werden. ... - Seite 19 Beschreibung der Anzeigefenster KBR multicomp F144-NC-1V1C6-2RO-2 Passwortschutz: Um eine Anlage vor unbefugtem Zugri auf die programmierten Parameter zu schützen, kann hier ein Passwort (4-stelliger Zahlencode, z.B. 4321) eingegeben werden. Sollte das Passwort aus irgendwelchen Gründen verloren gehen, kann der Regler durch das Masterpasswort 1976 entsperrt werden.
- Seite 20 KBR multicomp F144-NC-1V1C6-2RO-2 Beschreibung der Anzeigefenster Einstellung der Entladezeit: Die Überprüfung und ggf. Änderung der Entladezeit der Kondensatorstufen ist ein sehr wichtiger Menüpunkt. Bitte vergewissern Sie sich, dass der einge- stellte Wert richtig ist, da es sonst zu Beschädigungen der Kondensatoren...
-
Seite 21: Startmenüfenster
Beschreibung der Anzeigefenster KBR multicomp F144-NC-1V1C6-2RO-2 Der CosPhi, der im Startmenü abgelesen werden kann, sollte nun im Vergleich zu vorher gestiegen sein oder durch das Zuschalten weiterer Stufen weiter steigen. Ist die Kompensationsanlage richtig ausgelegt, sollte der Regler nach einiger Zeit auf den eingestellten Ziel-CosPhi ausregeln. -
Seite 22: Stufenzustandsfenster
KBR multicomp F144-NC-1V1C6-2RO-2 Beschreibung der Anzeigefenster In den Untermenüs werden die aktuellen Messwerte dargestellt: Messspannung in Volt, je nachdem welche Anschlussart gewählt wurde (Menü Inbetriebnahme, Untermenü Drehfeld U) in Ph-N (5) oder Ph-Ph (4). Scheinstrom Hauptstromwandler in Ampere (ein-phasig gemessener Wert). -
Seite 23: Servicefenster
Beschreibung der Anzeigefenster KBR multicomp F144-NC-1V1C6-2RO-2 Hinweis Kondensatorstufen, die fest zu- bzw. abgeschaltet sind, stehen für die Berech- nung des optimierenden Automatikbetriebs nicht zur Verfügung! Servicefenster Service weiter mit îì Anwahl der Untermenüs mit der Taste In den Untermenüs dieses Fensters wird die Anzahl der Zuschaltungen jeder einzelnen Kondensatorstufe angezeigt. -
Seite 24: Inbetriebnahmefenster
KBR multicomp F144-NC-1V1C6-2RO-2 Beschreibung der Anzeigefenster Inbetriebnahmefenster Inbetriebnahme weiter mit îì Anwahl der Untermenüs mit der Taste IIn den Untermenüs dieses Fensters wird angezeigt, wie Schritt für Schritt eine Inbetriebnahme durchgeführt werden kann. Bei bereits laufenden Anlagen kann kontrolliert werden, welche Parameter bei der Inbetriebnahme eingestellt wurden. - Seite 25 Beschreibung der Anzeigefenster KBR multicomp F144-NC-1V1C6-2RO-2 Parametrierung der Stromwandlergrößen: Damit der Kompensationsregler richtig misst, müssen alle Parameter, die den Stromwandler betre en, korrekt eingestellt werden. Es sind der Primärstrom und der Sekundärstrom des Wandlers einzustellen (Untermenü Iprim. / Isek.). Diese Kenngrößen können auf dem Typenschild des Stromwandlers abgelesen werden.
- Seite 26 KBR multicomp F144-NC-1V1C6-2RO-2 Beschreibung der Anzeigefenster Kon guration der Kondensatorstufen: Um die Kondensatorstufen zu programmieren gibt es zwei Möglichkeiten. Die Stufen können entweder händisch oder mit Hilfe des Selbstlernmodus kon gu- riert werden. Die korrekte Einstellung der Stufenleistung ist sehr wichtig. Die Stufenleistung kann über das Typenschild der Stufe bzw.
-
Seite 27: Schaltverhaltenfenster
Beschreibung der Anzeigefenster KBR multicomp F144-NC-1V1C6-2RO-2 Schaltverhaltenfenster Schaltverhalten weiter mit îì Anwahl der Untermenüs mit der Taste In den Untermenüs dieses Fensters wird angezeigt, wie das Schaltverhalten des Reglers im Auslieferzustand festgelegt wurde (Werkseinstellung). Diese Einstel- lungen haben für die meisten Kompensationsanlagen Gültigkeit. -
Seite 28: Störmeldemenüfenster
KBR multicomp F144-NC-1V1C6-2RO-2 Beschreibung der Anzeigefenster Alarm-CosPhi (Werkseinstellung ind. 0,92, Einstellbereich ind. 0,70 bis 1,0): Dieser Wert steht im Zusammenhang mit der Meldung Anlage zu klein. Wenn dieser Wert, trotz aller verfügbaren, zugeschalteten Stufen, nach Ablauf der Störmeldeverzögerungszeit nicht erreicht wird, wird die Meldung Anlage zu klein ausgegeben. -
Seite 29: Extrasfenster
Beschreibung der Anzeigefenster KBR multicomp F144-NC-1V1C6-2RO-2 Wenn ein Untermenü angewählt ist (mit der Taste ), kann durch Betätigen der Taste zum Starten der Eingabe, der Taste zum Ändern der Einstellung und der Taste zum Abspeichern der Eingabe die Störmeldemaske verändert werden. - Seite 30 KBR multicomp F144-NC-1V1C6-2RO-2 Beschreibung der Anzeigefenster Abtastfrequenz: Bei diesem Untermenü wird die Einstellung für die Netzfre- quenznachführung angezeigt. Die Einstellung Auto bedeutet, dass die Abtast- frequenz automatisch nachgeführt wird, in einem Bereich von 40 bis 70 Hertz. Wahlweise kann eine feste Abtastfrequenz von 50 Hz oder 60 Hz eingestellt werden.
-
Seite 31: Hinweise Zur Fehlersuche
Hinweise zur Fehlersuche KBR multicomp F144-NC-1V1C6-2RO-2 Hinweis Der Betriebszustand Schwachlast tritt dann ein, wenn aufgrund abgeschalte- ter Verbraucher der Messstrom durch den Hauptstromwandler zu gering ist. Wenn die Messschwelle unterschritten wird, schalten die im Automatikbetrieb zugeschalteten Kompensationsstufen nach Ablauf der eingestellten Verzöge- rungszeit schrittweise ab. -
Seite 32: Wartung Der Anlage Und Der Sicherheitseinrichtungen
KBR multicomp F144-NC-1V1C6-2RO-2 Wartung Wartung der Anlage und der Sicherheitseinrichtungen Um eine einwandfreie Funktion und eine lange Lebensdauer der Anlage zu erreichen, sollten nach der Inbetriebnahme und einmal jährlich folgende Kont- rollen erfolgen! Überprüfung und Nachziehen aller Anschlüsse. Schraubverbindungen kön- ... -
Seite 33: Einstellbereiche Der Programmierbaren Parameter
Einstellbereiche der Parameter KBR multicomp F144-NC-1V1C6-2RO-2 Einstellbereiche der programmierbaren Parameter Primärspannung 1 V bis 39999 V Ph-Ph Sekundärspannung 1 V bis 999 V Ph-Ph Primärstrom 1 A bis 39999 A Sekundärstrom 1 und 5 A Drehfeld U L1N, L2N, L3N, L12, L23, L31... - Seite 34 KBR multicomp F144-NC-1V1C6-2RO-2 Einstellbereiche der Parameter Störmeldemaske: Messspannung fehlt Die Einstellungen Meldung bzw. Stör- melderelais bzw. Meldung Messstrom fehlt und Störmelderelais bzw. Aus Stufenleistung fehlt ist für alle Störungen gleich! Anlage zu klein THD zu hoch Schaltspielgrenze überschritten Schwachlastbetrieb Störmeldemaske nach Reset: Messspannung fehlt Störmelderelais...
-
Seite 35: 11 Technische Daten
Technische Daten KBR multicomp F144-NC-1V1C6-2RO-2 11 Technische Daten 11.1 Mess- und Anzeigegrößen Spannung E ektivwert eines Phase - 0 oder Phase - Phase, je nach Programmie- Messintervalls rung Einheiten [V; kV;] Umschaltung der Anzeige erfolgt automaisch Anzeigebereich 0.00 kV bis 99.9 kV Messbereich 30 ... -
Seite 36: Messgenauigkeit
KBR multicomp F144-NC-1V1C6-2RO-2 Technische Daten 11.2 Messgenauigkeit Strom ± 0,5% / ± 1Digit (bei 0,1 bis 5A) Spannung ± 0,5% / ± 1Digit (bei 0,1 bis 5A) Leistung ± 1% / ± 1Digit Leistungsfaktor ± 2% / ± 1Digit Frequenz ±... -
Seite 37: Hardware Ein- Und Ausgänge
Technische Daten KBR multicomp F144-NC-1V1C6-2RO-2 11.7 Hardware Ein- und Ausgänge 11.7.1 Hardware Eingänge Messein- UPH-N oder UPH-PH 30V ... 690V ... 790V AC gang für Spannung Eingangsimpedanz 750 kOhm Messbereich 1 Messbereich, Messspannungswandler programmierbar Messeingang IL1 oder IL2 oder IL3 0,015A ... 5A ... 6A AC für Strom... -
Seite 38: Mechanische Daten
KBR multicomp F144-NC-1V1C6-2RO-2 Technische Daten 11.9 Mechanische Daten Schalttafel- Gehäusemaße 144 x 144 x 60 mm (H x B x T) gerät Einbauausschnitt 138 x 138 mm Schutzart Front IP51 (mit optionaler Fronttüre max. IP54); Klemmen IP20 Gewicht ca. 650g 11.10... -
Seite 39: Auswahl Von Leitungen Und Sicherungen
Technische Daten KBR multicomp F144-NC-1V1C6-2RO-2 Auswahl von Leitungen und Sicherungen C-Leistung Stromaufnahme Zuleitung Absicherung (400 V) je Phaase Cu (mm²) träge Q (kvar) I (A) 3 x I (A) 0,72 1,44 2,16 2,88 3,60 4,32 5,76 7,20 8,64 10,80 14,40... -
