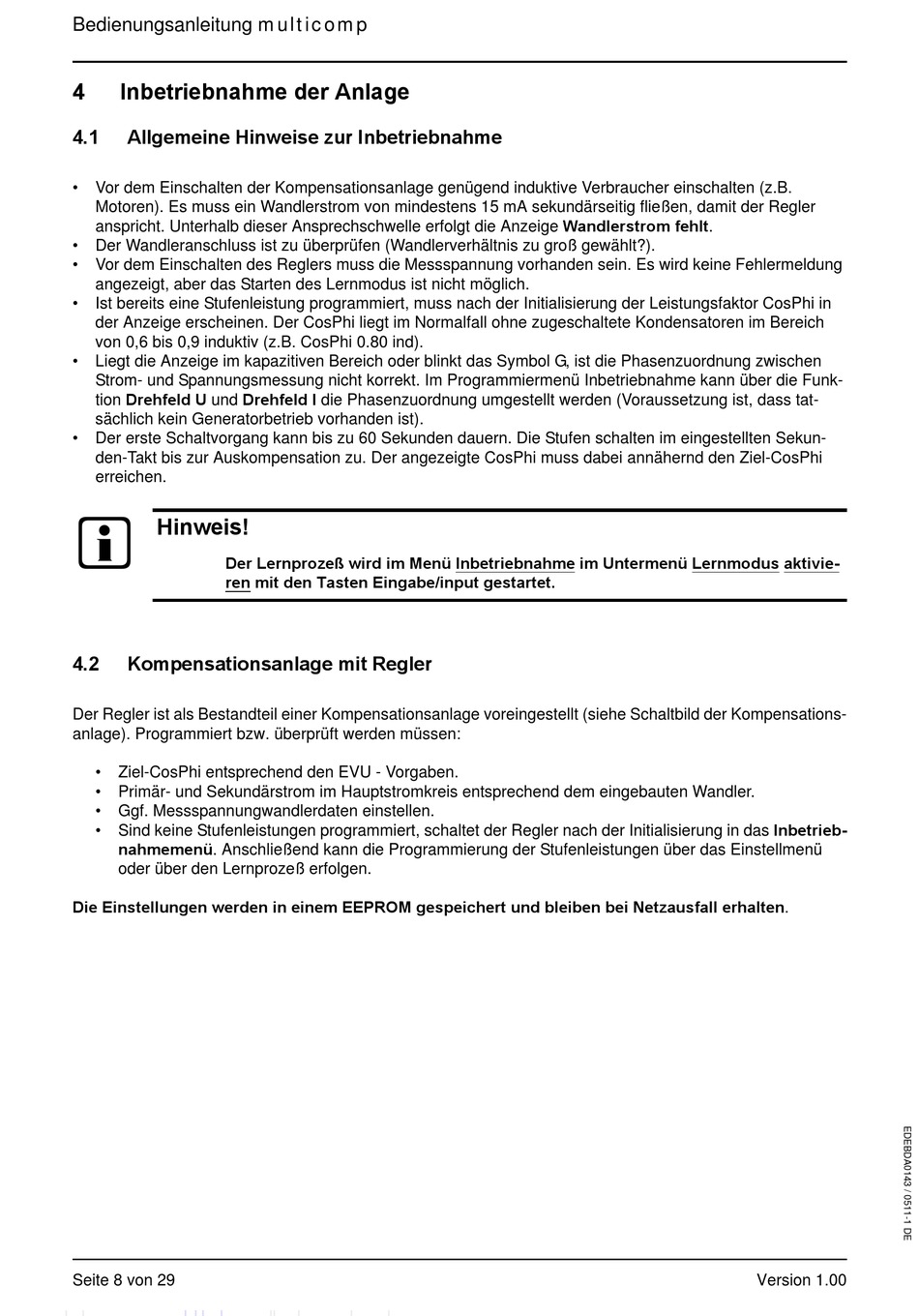

Bedienungsanleitung multicomp
4
Inbetriebnahme der Anlage
4.1
Allgemeine Hinweise zur Inbetriebnahme
•
Vor dem Einschalten der Kompensationsanlage genügend induktive Verbraucher einschalten (z.B.
Motoren). Es muss ein Wandlerstrom von mindestens 15 mA sekundärseitig fließen, damit der Regler
anspricht. Unterhalb dieser Ansprechschwelle erfolgt die Anzeige Wandlerstrom fehlt.
•
Der Wandleranschluss ist zu überprüfen (Wandlerverhältnis zu groß gewählt?).
•
Vor dem Einschalten des Reglers muss die Messspannung vorhanden sein. Es wird keine Fehlermeldung
angezeigt, aber das Starten des Lernmodus ist nicht möglich.
•
Ist bereits eine Stufenleistung programmiert, muss nach der Initialisierung der Leistungsfaktor CosPhi in
der Anzeige erscheinen. Der CosPhi liegt im Normalfall ohne zugeschaltete Kondensatoren im Bereich
von 0,6 bis 0,9 induktiv (z.B. CosPhi 0.80 ind).
•
Liegt die Anzeige im kapazitiven Bereich oder blinkt das Symbol G, ist die Phasenzuordnung zwischen
Strom- und Spannungsmessung nicht korrekt. Im Programmiermenü Inbetriebnahme kann über die Funk-
tion Drehfeld U und Drehfeld I die Phasenzuordnung umgestellt werden (Voraussetzung ist, dass tat-
sächlich kein Generatorbetrieb vorhanden ist).
•
Der erste Schaltvorgang kann bis zu 60 Sekunden dauern. Die Stufen schalten im eingestellten Sekun-
den-Takt bis zur Auskompensation zu. Der angezeigte CosPhi muss dabei annähernd den Ziel-CosPhi
erreichen.
b
Hinweis!
Der Lernprozeß wird im Menü Inbetriebnahme im Untermenü Lernmodus aktivie-
ren mit den Tasten Eingabe/input gestartet.
4.2
Kompensationsanlage mit Regler
Der Regler ist als Bestandteil einer Kompensationsanlage voreingestellt (siehe Schaltbild der Kompensations-
anlage). Programmiert bzw. überprüft werden müssen:
•
Ziel-CosPhi entsprechend den EVU - Vorgaben.
•
Primär- und Sekundärstrom im Hauptstromkreis entsprechend dem eingebauten Wandler.
•
Ggf. Messspannungwandlerdaten einstellen.
Sind keine Stufenleistungen programmiert, schaltet der Regler nach der Initialisierung in das Inbetrieb-
•
nahmemenü. Anschließend kann die Programmierung der Stufenleistungen über das Einstellmenü
oder über den Lernprozeß erfolgen.
Die Einstellungen werden in einem EEPROM gespeichert und bleiben bei Netzausfall erhalten.
Seite 8 von 29
Version 1.00
