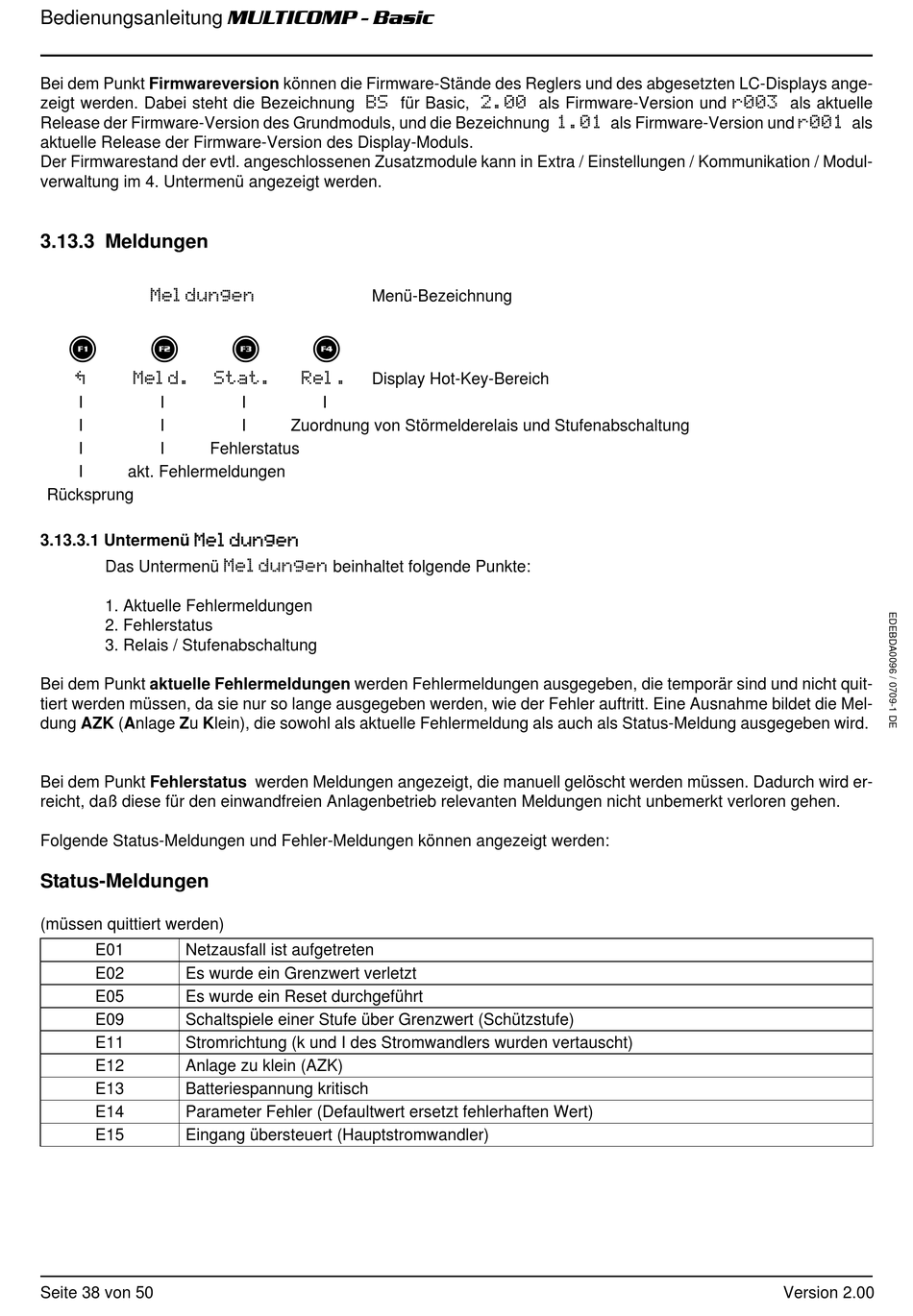

Bedienungsanleitung MULTICOMP - Basic
Bei dem Punkt Firmwareversion können die Firmware-Stände des Reglers und des abgesetzten LC-Displays ange-
zeigt werden. Dabei steht die Bezeichnung BS für Basic, 2.00 als Firmware-Version und r003 als aktuelle
Release der Firmware-Version des Grundmoduls, und die Bezeichnung 1.01 als Firmware-Version und r001 als
aktuelle Release der Firmware-Version des Display-Moduls.
Der Firmwarestand der evtl. angeschlossenen Zusatzmodule kann in Extra / Einstellungen / Kommunikation / Modul-
verwaltung im 4. Untermenü angezeigt werden.
3.13.3 Meldungen
Meldungen
1
2
¢
Meld.
I
I
I
I
I
I
Fehlerstatus
I
akt. Fehlermeldungen
Rücksprung
3.13.3.1 Untermenü Meldungen
Das Untermenü Meldungen beinhaltet folgende Punkte:
1. Aktuelle Fehlermeldungen
2. Fehlerstatus
3. Relais / Stufenabschaltung
Bei dem Punkt aktuelle Fehlermeldungen werden Fehlermeldungen ausgegeben, die temporär sind und nicht quit-
tiert werden müssen, da sie nur so lange ausgegeben werden, wie der Fehler auftritt. Eine Ausnahme bildet die Mel-
dung AZK (Anlage Zu Klein), die sowohl als aktuelle Fehlermeldung als auch als Status-Meldung ausgegeben wird.
Bei dem Punkt Fehlerstatus werden Meldungen angezeigt, die manuell gelöscht werden müssen. Dadurch wird er-
reicht, daß diese für den einwandfreien Anlagenbetrieb relevanten Meldungen nicht unbemerkt verloren gehen.
Folgende Status-Meldungen und Fehler-Meldungen können angezeigt werden:
Status-Meldungen
(müssen quittiert werden)
E01
Netzausfall ist aufgetreten
E02
Es wurde ein Grenzwert verletzt
E05
Es wurde ein Reset durchgeführt
E09
Schaltspiele einer Stufe über Grenzwert (Schützstufe)
E11
Stromrichtung (k und I des Stromwandlers wurden vertauscht)
E12
Anlage zu klein (AZK)
E13
Batteriespannung kritisch
E14
Parameter Fehler (Defaultwert ersetzt fehlerhaften Wert)
E15
Eingang übersteuert (Hauptstromwandler)
Seite 38 von 50
Menü-Bezeichnung
3
4
Stat.
Rel.
Display Hot-Key-Bereich
I
I
I
Zuordnung von Störmelderelais und Stufenabschaltung
Version 2.00
