Bedienungsanleitung MULTICOMP - Basic
6.3

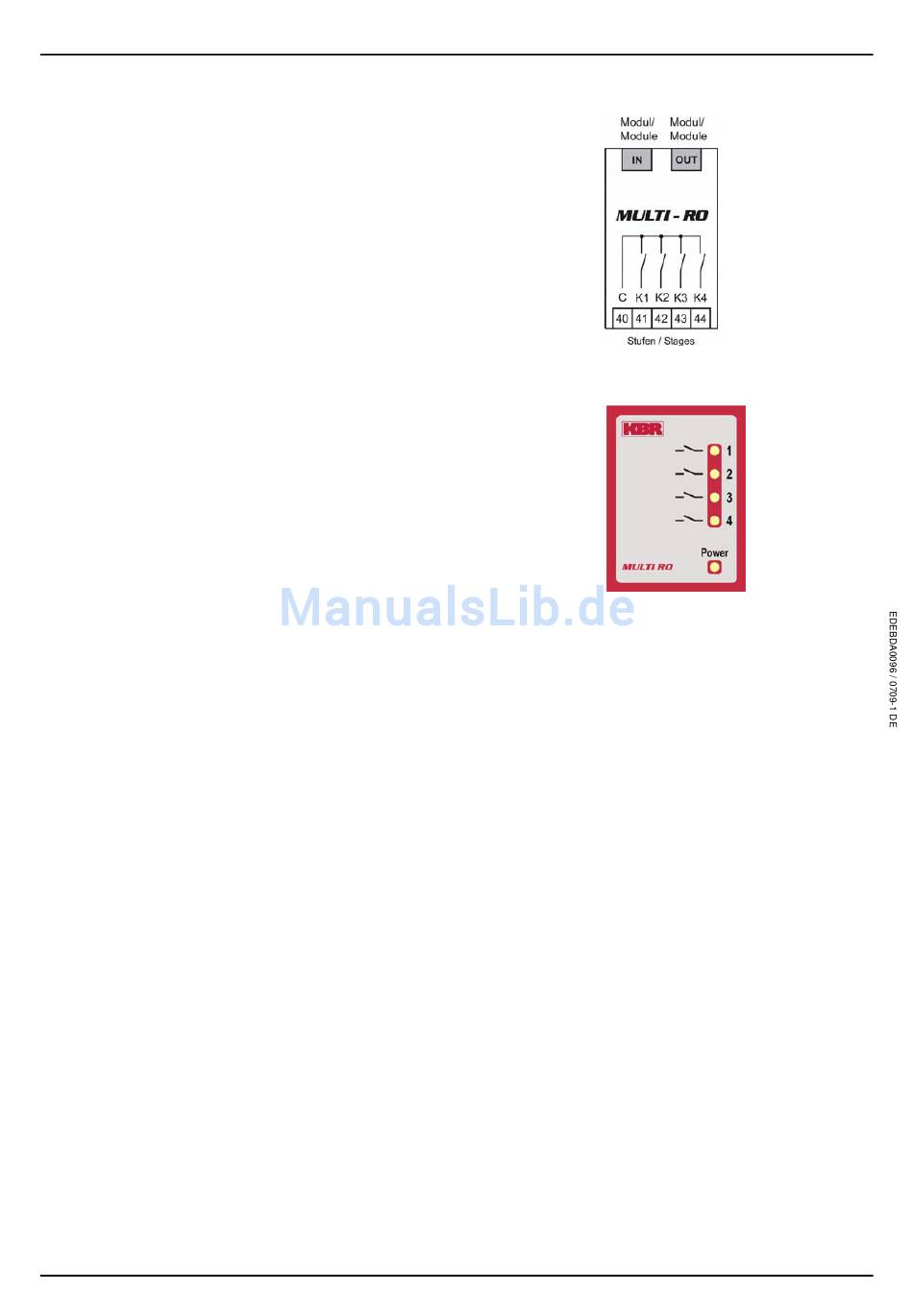

Relaismodul - Anschlussplan
6.3.1
Klemmenbelegung
Klemme 40:
Gemeinsamer Anschluss ( C )
Klemme 41:
Ausgang Relais 1 ( K1 )
Klemme 42:
Ausgang Relais 2 ( K2 )
Klemme 43:
Ausgang Relais 3 ( K3 )
Klemme 44:
Ausgang Relais 4 ( K4 )
IN / OUT:
Modulbus / Versorgungsspannung
6.3.2
LED - Anzeige
LED1:
Ausgang Relais 1 ( K1 ) geschaltet
LED2:
Ausgang Relais 2 ( K2 ) geschaltet
LED3:
Ausgang Relais 3 ( K3 ) geschaltet
LED4:
Ausgang Relais 4 ( K4 ) geschaltet
LED5:
Betriebsspannung
Seite 50 von 50
Version 2.00
