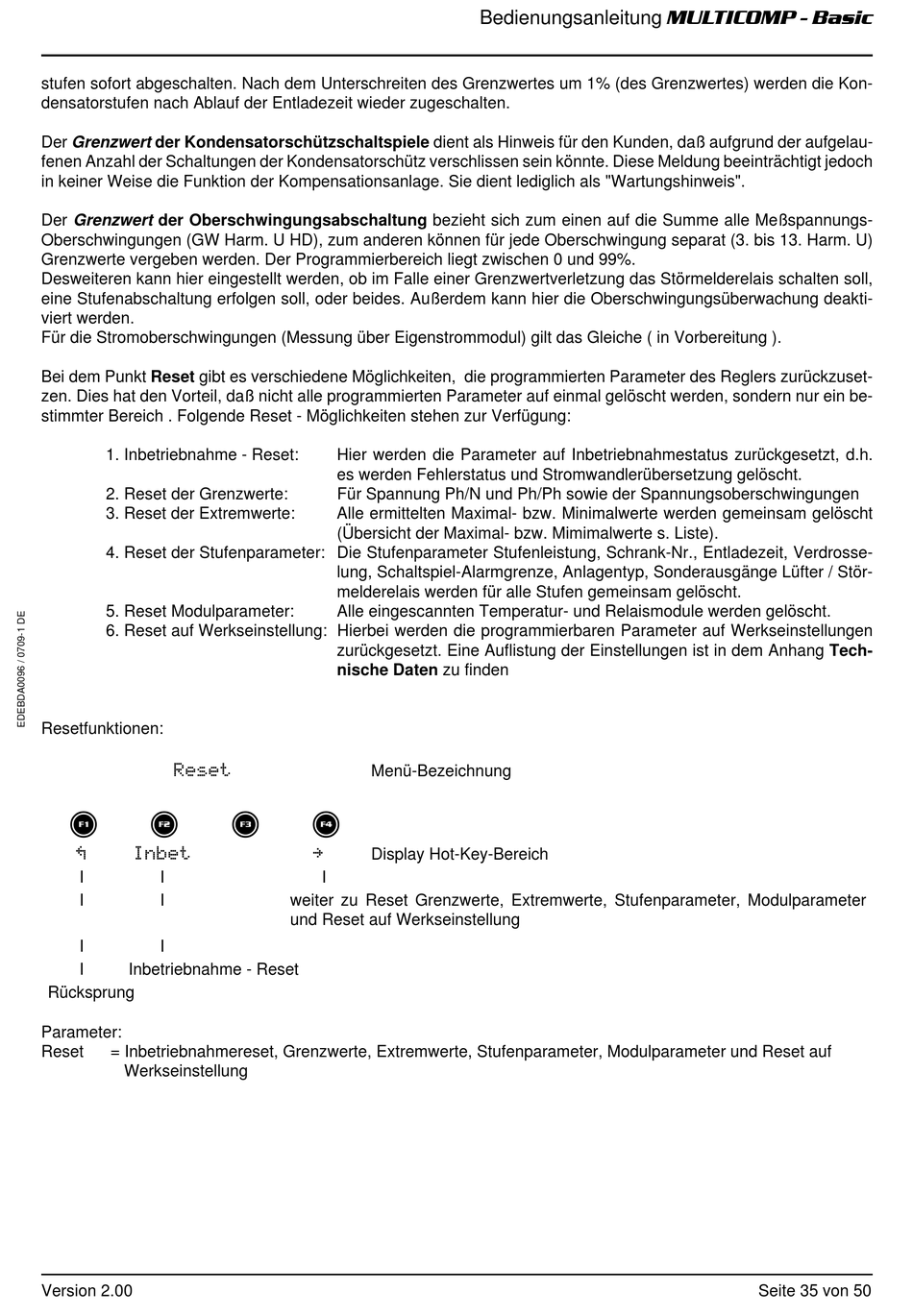

stufen sofort abgeschalten. Nach dem Unterschreiten des Grenzwertes um 1% (des Grenzwertes) werden die Kon-
densatorstufen nach Ablauf der Entladezeit wieder zugeschalten.
Der Grenzwert der Kondensatorschützschaltspiele dient als Hinweis für den Kunden, daß aufgrund der aufgelau-
fenen Anzahl der Schaltungen der Kondensatorschütz verschlissen sein könnte. Diese Meldung beeinträchtigt jedoch
in keiner Weise die Funktion der Kompensationsanlage. Sie dient lediglich als "Wartungshinweis".
Der Grenzwert der Oberschwingungsabschaltung bezieht sich zum einen auf die Summe alle Meßspannungs-
Oberschwingungen (GW Harm. U HD), zum anderen können für jede Oberschwingung separat (3. bis 13. Harm. U)
Grenzwerte vergeben werden. Der Programmierbereich liegt zwischen 0 und 99%.
Desweiteren kann hier eingestellt werden, ob im Falle einer Grenzwertverletzung das Störmelderelais schalten soll,
eine Stufenabschaltung erfolgen soll, oder beides. Außerdem kann hier die Oberschwingungsüberwachung deakti-
viert werden.
Für die Stromoberschwingungen (Messung über Eigenstrommodul) gilt das Gleiche ( in Vorbereitung ).
Bei dem Punkt Reset gibt es verschiedene Möglichkeiten, die programmierten Parameter des Reglers zurückzuset-
zen. Dies hat den Vorteil, daß nicht alle programmierten Parameter auf einmal gelöscht werden, sondern nur ein be-
stimmter Bereich . Folgende Reset - Möglichkeiten stehen zur Verfügung:
1. Inbetriebnahme - Reset:
2. Reset der Grenzwerte:
3. Reset der Extremwerte:
4. Reset der Stufenparameter: Die Stufenparameter Stufenleistung, Schrank-Nr., Entladezeit, Verdrosse-
5. Reset Modulparameter:
6. Reset auf Werkseinstellung: Hierbei werden die programmierbaren Parameter auf Werkseinstellungen
Resetfunktionen:
Reset
1
2
¢
Inbet
I
I
I
I
I
I
I
Inbetriebnahme - Reset
Rücksprung
Parameter:
Reset
= Inbetriebnahmereset, Grenzwerte, Extremwerte, Stufenparameter, Modulparameter und Reset auf
Werkseinstellung
Version 2.00
Hier werden die Parameter auf Inbetriebnahmestatus zurückgesetzt, d.h.
es werden Fehlerstatus und Stromwandlerübersetzung gelöscht.
Für Spannung Ph/N und Ph/Ph sowie der Spannungsoberschwingungen
Alle ermittelten Maximal- bzw. Minimalwerte werden gemeinsam gelöscht
(Übersicht der Maximal- bzw. Mimimalwerte s. Liste).
lung, Schaltspiel-Alarmgrenze, Anlagentyp, Sonderausgänge Lüfter / Stör-
melderelais werden für alle Stufen gemeinsam gelöscht.
Alle eingescannten Temperatur- und Relaismodule werden gelöscht.
zurückgesetzt. Eine Auflistung der Einstellungen ist in dem Anhang Tech-
nische Daten zu finden
Menü-Bezeichnung
3
4
±
Display Hot-Key-Bereich
I
weiter zu Reset Grenzwerte, Extremwerte, Stufenparameter, Modulparameter
und Reset auf Werkseinstellung
Bedienungsanleitung MULTICOMP - Basic
Seite 35 von 50
