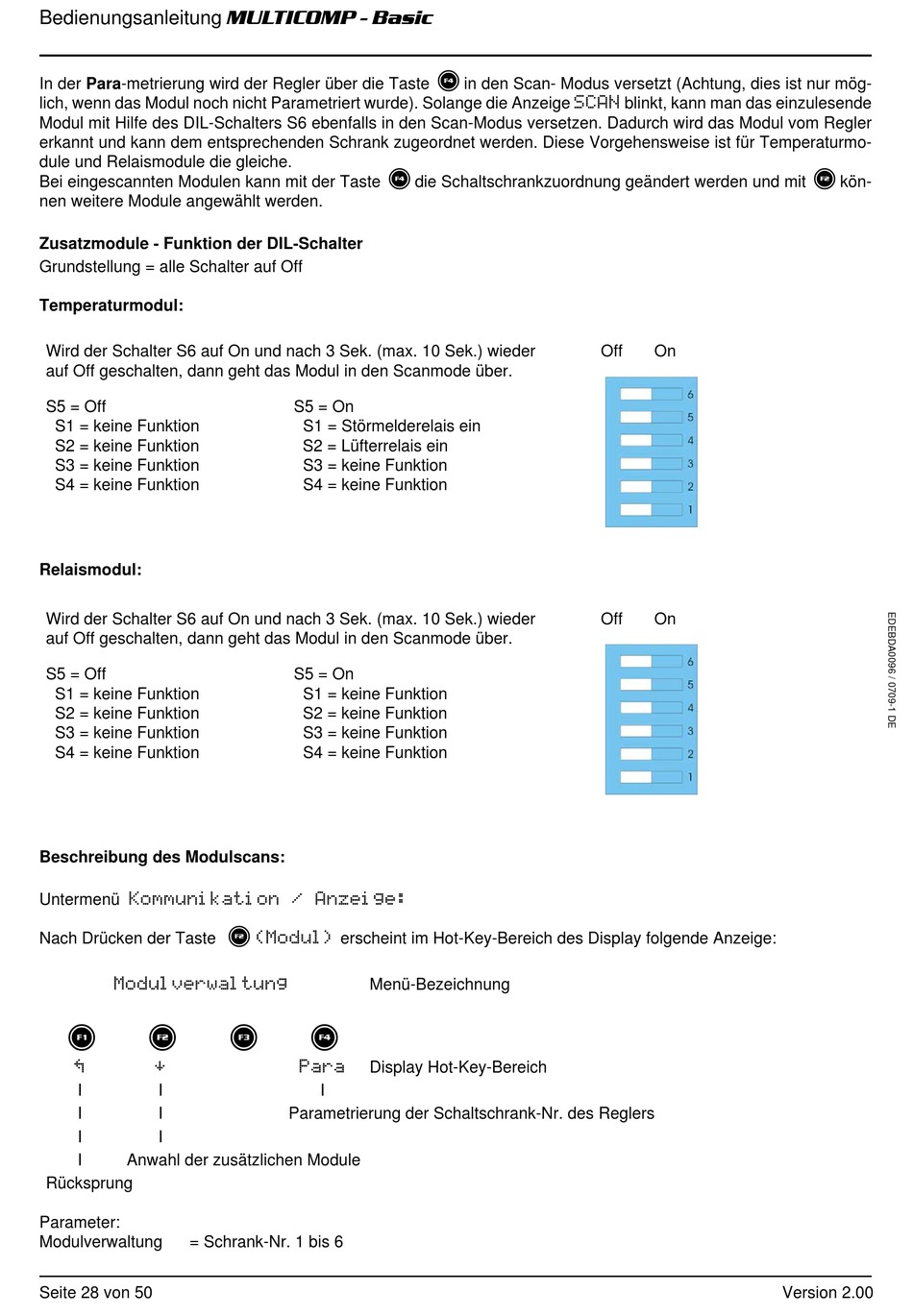

Bedienungsanleitung MULTICOMP - Basic
In der Para-metrierung wird der Regler über die Taste
lich, wenn das Modul noch nicht Parametriert wurde). Solange die Anzeige SCAN blinkt, kann man das einzulesende
Modul mit Hilfe des DIL-Schalters S6 ebenfalls in den Scan-Modus versetzen. Dadurch wird das Modul vom Regler
erkannt und kann dem entsprechenden Schrank zugeordnet werden. Diese Vorgehensweise ist für Temperaturmo-
dule und Relaismodule die gleiche.
Bei eingescannten Modulen kann mit der Taste
nen weitere Module angewählt werden.
Zusatzmodule - Funktion der DIL-Schalter
Grundstellung = alle Schalter auf Off
Temperaturmodul:
Wird der Schalter S6 auf On und nach 3 Sek. (max. 10 Sek.) wieder
auf Off geschalten, dann geht das Modul in den Scanmode über.
S5 = Off
S1 = keine Funktion
S2 = keine Funktion
S3 = keine Funktion
S4 = keine Funktion
Relaismodul:
Wird der Schalter S6 auf On und nach 3 Sek. (max. 10 Sek.) wieder
auf Off geschalten, dann geht das Modul in den Scanmode über.
S5 = Off
S1 = keine Funktion
S2 = keine Funktion
S3 = keine Funktion
S4 = keine Funktion
Beschreibung des Modulscans:
Untermenü Kommunikation / Anzeige:
Nach Drücken der Taste
Modulverwaltung
1
2
¢
¥
I
I
I
I
I
I
I
Anwahl der zusätzlichen Module
Rücksprung
Parameter:
Modulverwaltung
= Schrank-Nr. 1 bis 6
Seite 28 von 50
4
S5 = On
S1 = Störmelderelais ein
S2 = Lüfterrelais ein
S3 = keine Funktion
S4 = keine Funktion
S5 = On
S1 = keine Funktion
S2 = keine Funktion
S3 = keine Funktion
S4 = keine Funktion
2
(Modul) erscheint im Hot-Key-Bereich des Display folgende Anzeige:
Menü-Bezeichnung
3
4
Para
Display Hot-Key-Bereich
I
Parametrierung der Schaltschrank-Nr. des Reglers
4
in den Scan- Modus versetzt (Achtung, dies ist nur mög-
die Schaltschrankzuordnung geändert werden und mit
Off
On
Off
On
2
kön-
Version 2.00
