6. Anschlussbelegung

ohne Optokoppler
1 10 ... 30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522: n.c.)
mit Optokoppler
1 10 ... 30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522, n.c.)
6 Emitter
7 Collector

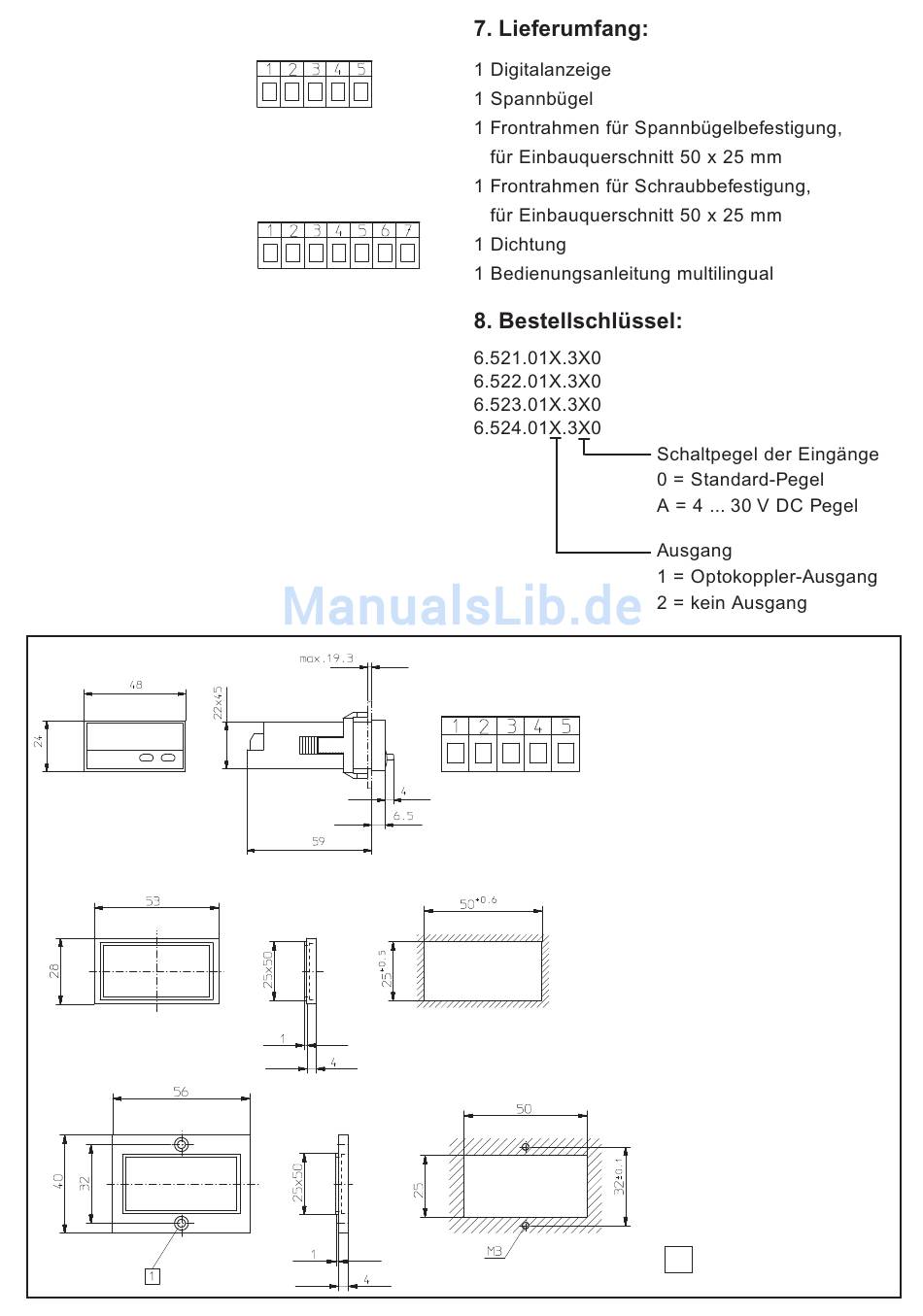

9. Abmessungen:
Schalttafelausschnitt:
+0,3 +0,6
22,2 x 45 mm
Einbaurahmen
8
1
Senkung Af3, DIN 74
