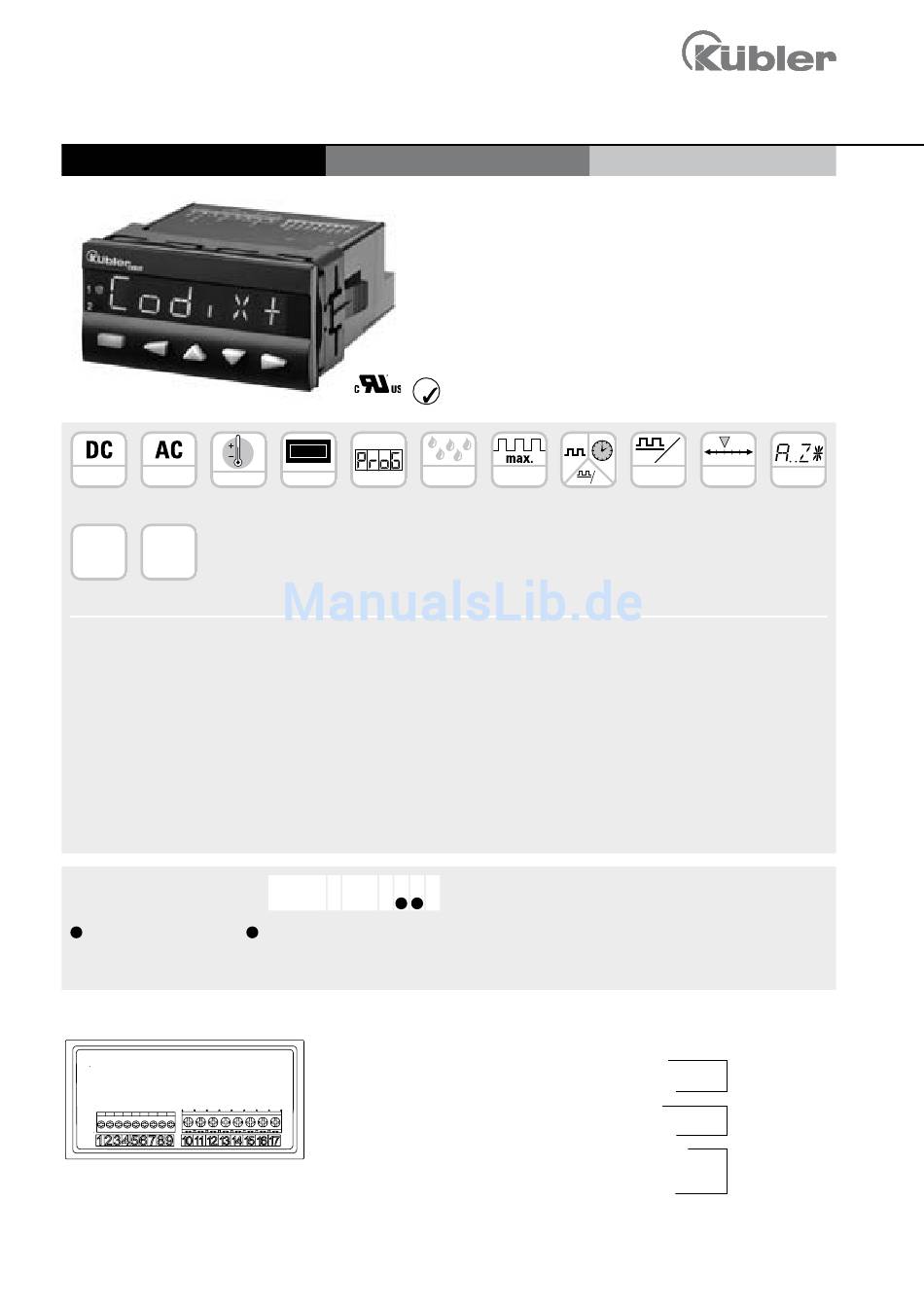

Kübler Codix 560 Bedienungsanleitung

Vorwahlzähler
LED Vorwahlzähler
10 ... 30 V 90 ... 20 V
-20° +°
Versorgungsspannung Temperatur
∑
Batch
Batchzähler Gesamtsummen-
zähler
Vielseitige Funktionen
• Zähler, Tachometer, Zeitzähler und Positionsanzeige in
einem Gerät
• Nutzbar als Vorwahlzähler, Batchzähler oder
Gesamtsummenzähler
• 2 Relais (Wechsler)
• Viele verschiedene Zählmodi
• Skalierbare Anzeige
• Setzwert. Stufen oder Schleppvorwahlen
• Mehrbereichs-Spannungsversorgung für AC oder DC
Bestellschlüssel
1
Spannungsversorgung
0 = 90 ... 260 V AC
3 = 10 ... 30 V DC
Anschlussbelegung

www.kuebler.com
2 Vorwahlen
RoHS
in Vorbereitung
000000
DIN 96 x 48
DIN Frontplatte Klartext-
programmierung
6.560 . 010 . X X
1 2
2
Eingangspegel
0 = Standardpegel (HTL)
A = 4...30 V DC-Pegel
Signal- und Steuereingänge
1 – INP A (Signaleingang A)
2 – INP B (Signaleingang B)
3 – RESET (Rücksetzeingang)
4 – LOCK (Tastaturverriegelung)
5 – GATE (Toreingang)
6 – MPI 1 (Benutzereingang 1)
7 – MPI 2 (Benutzereingang 2)
8 – Sensor Versorgungsspannung
AC: 24 VDC/80 mA
DC: UB durchgeschleift
9 – Gemeinsamer Anschluss
Signal- und Steuereingänge
GND (0 VDC)
Codix 0

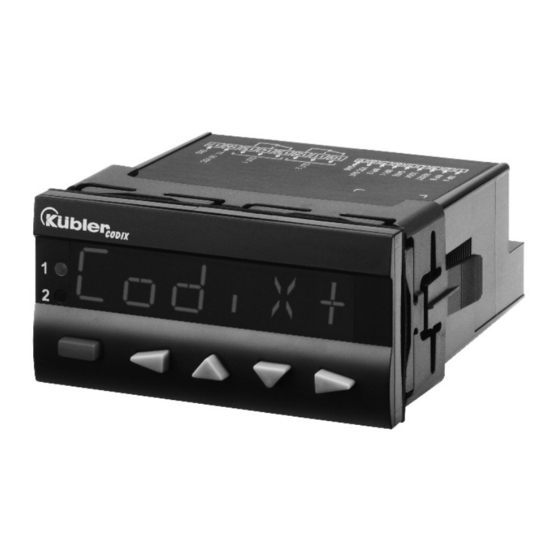

Der Vorwahlzähler Codix 0 führt mit automatischen Hilfstexten
auf großem 1 Segment LED Display leicht verständlich durch die
Programmierung. Eindeutige Cursor Tasten vereinfachen die
Bedienung. Die großen Fronttasten lassen sich selbst mit Hand-
schuhen noch bequem bedienen.
IP
0 kHz
Hz
t
Hoher Hohe Mehrfach-
IP-Wert Zählfrequenz funktion
Komfortable Bedienung
• Automatische Hilfstexte auf deutsch oder englisch
• 14-Segment LED für bessere Text darstellung
• Statusanzeige der Vorwahlen
• 3 vordefinierte Parameter
• Schleppvorwahlen ersparen erneute Programmierung des
Vorsignals
• Geringe Einbautiefe
• 4-stufige RESET-Modes
• 3-stufige Tastaturverriegelung
• Passend für Einbau in Mosaiksysteme
0
Lieferumfang
- Vorwahlzähler
- Spannbügel
- Bedienungsanleitung
Ausführung mit Relais/Optokoppler
10 – Relaiskontakt C.2
11 – Relaiskontakt N.O.2
12 – Relaiskontakt N.C.2
13 – Relaiskontakt C.1
14 – Relaiskontakt N.O.1
15 – Relaiskontakt N.C.1
16 – AC:
DC:
17 – AC:
DC:
t Hz
HRA POSITION
Freqeunzan- Positions- 14 Segment
zeige mit HRA anzeige
Ausgang 1
Ausgang 2
90..260 VAC N~
10..30 VDC
Spannungsversorgung
90..260 VAC L~
GND (0 VDC)
LED
6 LEDs
LED
04/2009
