6. Conexiones
Sin salida
1 10 ... 30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522: n.c.)
Salida por optoacoplador
1 10 ... 30 V DC
2 0 V GND
3 INP A
4 INP B (Codix 522: n.c.)
5 SET/RESET (Codix 522, n.c.)
6 Emitter
7 Collector

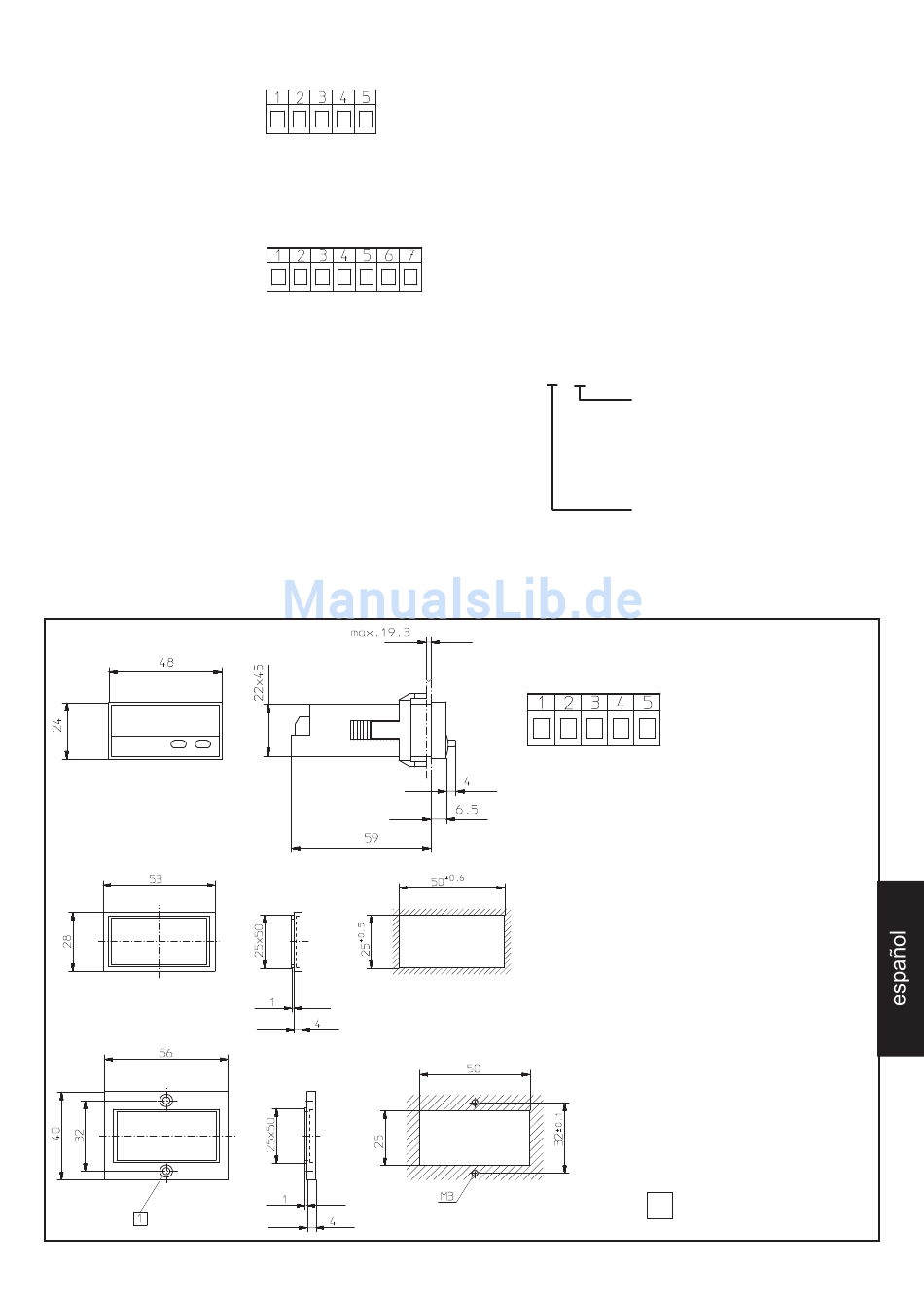

9. Dimensiones
Sección del empotramiento
7. La entrega incluye:
1 Indicador
1 Brida de fijación
1 Marco para fijación por brida, para recorte en
panel 50 x 25 mm
1 Marco para fijación por tornillos, para recorte
en panel 50 x 25 mm
1 Junta de estanqueidad
1 Manual de instrucciones multilingüe
8. Clave de pedido:
6.521.01X.3X0
6.522.01X.3X0
6.523.01X.3X0
6.524.01X.3X0
Nivel de conmutación de
las entradas
0 = Nivel estándar
A = Nivel 4 ... 30 V DC
Salida
1 = Salida por optoacoplador
2 = Sin salida
1
Af3, DIN 74
