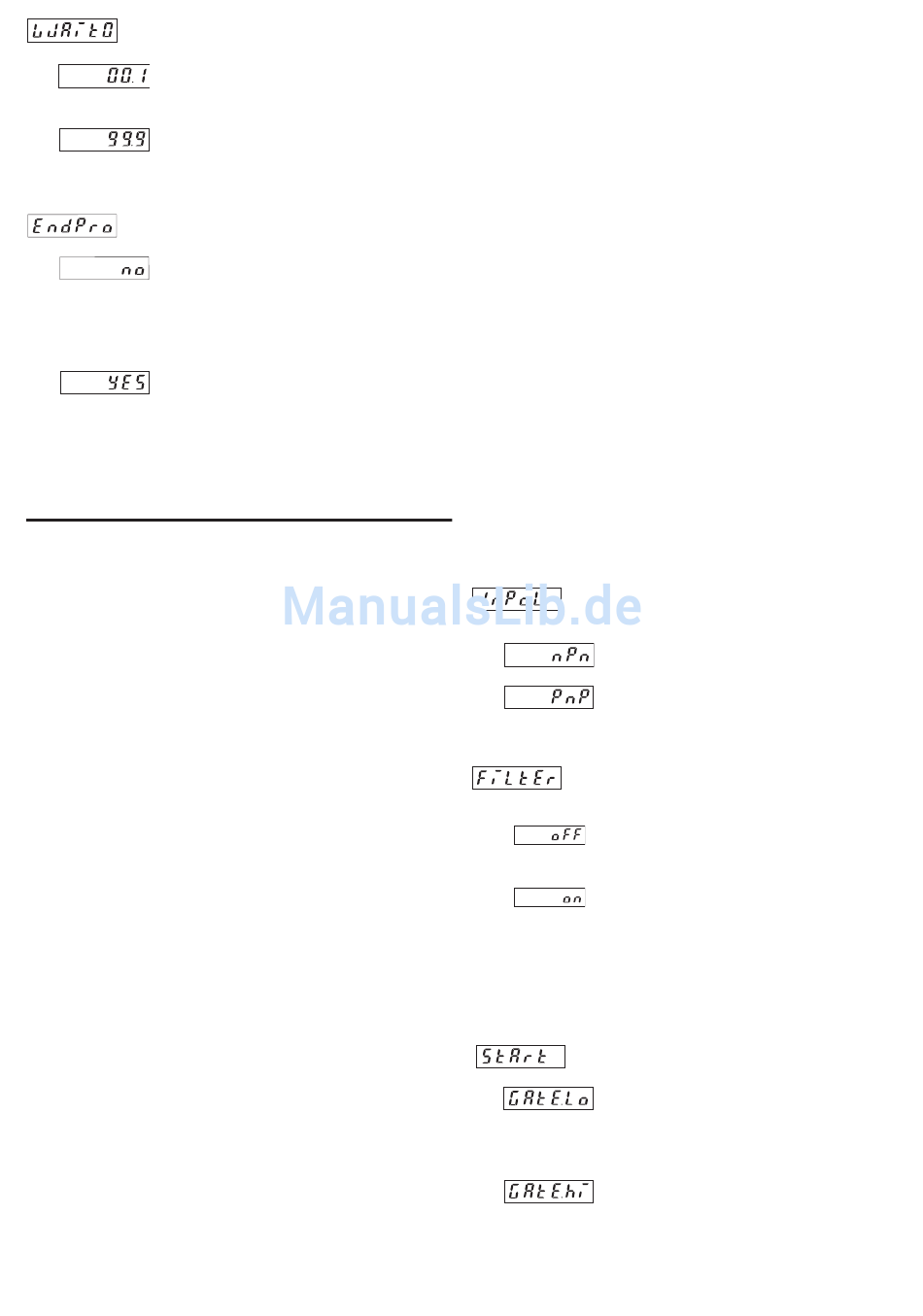

Attente maximale 00,1 s (valeur
minimum)
Attente maximale 99,9 s
4.8 Fin de la programmation
La programmation est exécutée
encore une fois. Les valeurs
introduites peuvent être véri-
fiées et modifiées.
La programmation est
terminée et les valeurs intro-
duites sont prises en compte
comme nouveaux paramètres.
L'appareil est alors prêt à fonc-
tionner.
Compteur de temps CODIX 523
(CODIX 524: Mode compteur de temps)
1. Description
• Compteur de temps à 6 décades avec fonction
SET/RESET de prépositionement
• Affichage par LED rouges, hauteur 8 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête.
• Indication de fonctionnement : le point décimal
de la décade la plus faible clignote lorsque la
mesure de temps est active.
• Programmation par deux touches sur la face
avant
• Programmation guidée par des messages sur
l'affichage
• Modes de mesure de temps
– Mesure de temps si INP B n'est pas activé
(GAtE.Lo)
– Mesure de temps si INP B est activé "GAtE.hi"
– Marche/arrêt de la mesure de temps par
le front INP B "Inb.Inb
– Marche de la mesure par le front INP A, arrêt
de la mesure par le front INP B (InA.Inb)
• Plages de mesure de temps : h; min; s; h.min.s
• Sortie par optocoupleur en option
2. Entrées
INP A
Entrée de "marche" (en fonction du type
d'entrée)
5
INP B
Entrée marche/arrêt ou entrée porte (en fonction
du type d'entrée)
Entrée SET/RESET
Entrée de prépositionnement dynamique couplée
en parallèle avec la touche SET/RESET. Règle le
compteur à la valeur de prépositionnement
définie.
3. Sortie par optocoupleur
Lorsque le compteur est activé, cette sortie est
alternativement activée et désactivée à une
fréquence de 1 Hz.
4. Routine de programmation
Les paramètres réglables de l'appareil sont
indiqués ci-dessous dans l'ordre de leur appari-
tion sur l'affichage. L'appareil est donc entière-
ment programmé après un cycle de programma-
tion.Les premières valeurs indiquées correspon-
dent au réglage d'usine.
4.1 Polarité des entrées
npn : commutation à 0 V
pnp : commutation à +U
4.2 Activation du filtre 30 Hz (INP A, INP B)
Filtre 30 Hz désactivé (f
Entrées de comptage et de
marche/arrêt non amorties
Filtre 30 Hz activé
Amortissement des entrées de
marche/arrêt pour une com-
mande par contacts
mécaniques
4.3 Type d'entrée
Marche/arrêt par Inp B. Mesure
du temps si Inp B (porte) n'est
pas actif ou est ouvert
Marche/arrêt par Inp B. Mesure
du temps si Inp B (porte) est
actif (niveau haut pour pnp ;
niveau bas pour npn)
(en option)
B
)
max
