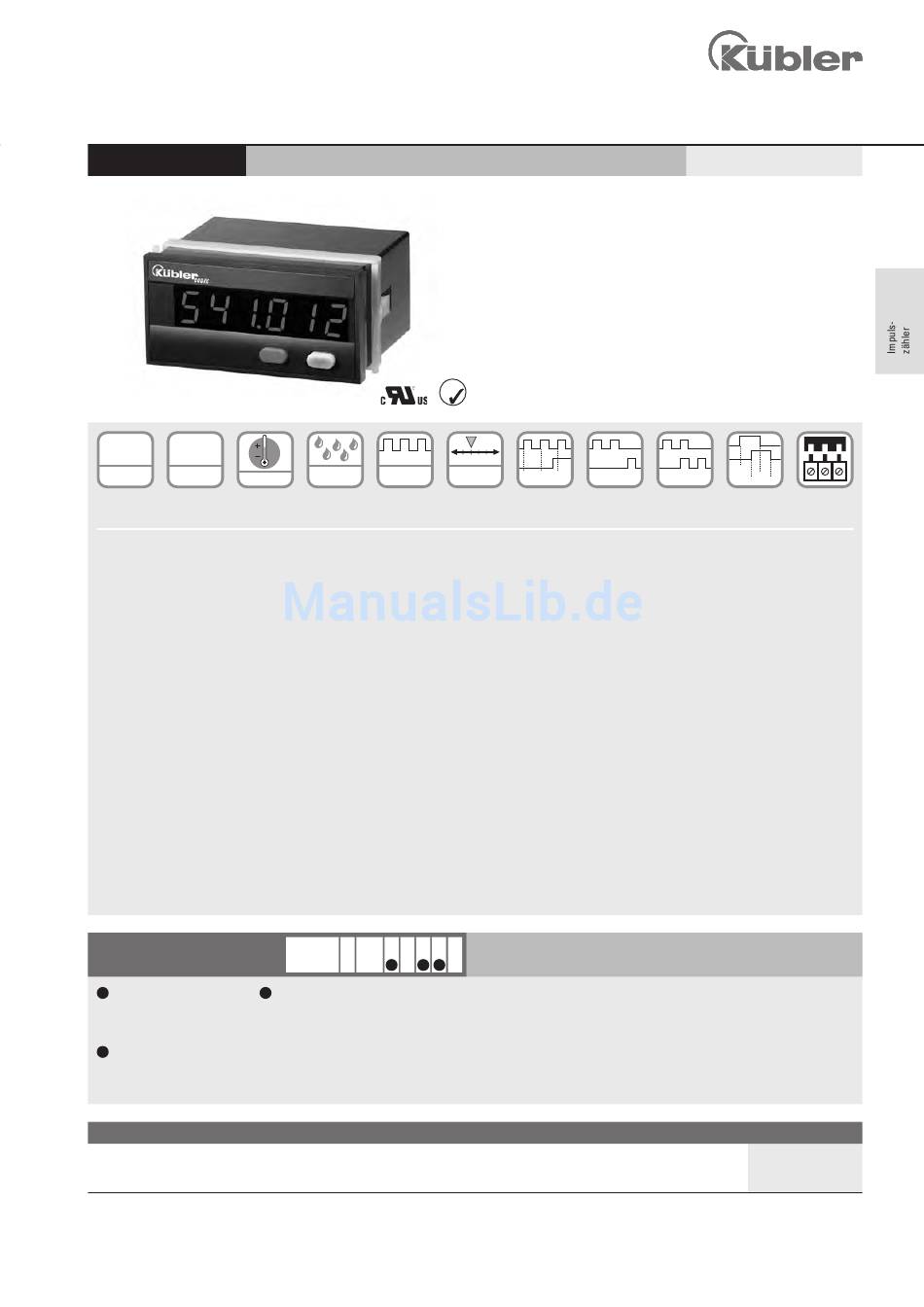

Kübler Codix 541 Bedienungsanleitung

Impulszähler, elektronisch
LED-Impulszähler 6 Zählmodi (AC+DC)
DC AC
100 ... 240 V
10 ... 30 V
- 20° + 65°
Spannungsversorgung Temperatur-
bereich
Leistungsstark
• Schneller Zähleingang – Eingangsfrequenz von max. 60 kHz.
• Robustes Gehäuse – IP65 geschützt.
• Sehr helle LED-Anzeige, 14 mm hoch.
• Positions-, Differenz-, Summier- oder Zählrichtungserfassung:
- Programmierbar für positive (PNP) oder OV (NPN) schaltende
Eingangsimpulse.
- Schneller Zähleingang mit einer Eingangsfrequenz von max.
60 kHz für mechanische Kontakte auf 30 Hz zu bedämpfen.
• Kurze Anlaufzeit
Erfasst nach Einschalten der Spannungversorgung schon
nach 16 ms eingehende Impulse => kein Impulsverlust bei
gleichzeitigem Motorstart.
Bestellschlüssel
a
Ausgang
1 = Optokoppler-Ausgang
2 = kein Ausgang 1) A = 4 ... 30 V DC
b Spannungsversorgung
0 = 100 ... 240 V AC, ±10 % 1)
1)
3 = 10 ... 30 V DC
Zubehör
Aufbaurahmen
mit Ausschnitt 92 x 45 mm
Passende Dichtungen sowie weiteres Zubehör finden Sie im Kapitel Zubehör oder im Bereich Zubehör unter: www.kuebler.com/zubehoer.
1) Lagertypen.
© Fritz Kübler GmbH, Irrtümer und Änderungen vorbehalten. 10/2016
max.
IP65
60 kHz
Hohe Impulszähler/
Schutzart Summierer
6.541 . 01 X . X X 0
a b c
c Lieferumfang
Schaltpegel der Eingänge
1) · Digitalanzeige
0 = Standardpegel (HTL)
· Spannbügel
· Dichtung
· 2 Schraubklemmen
· Bedienungsanleitung
Für Schnappmontage auf 35 mm Hut-Schiene nach DIN
Für Zähler 96 x 48 mm

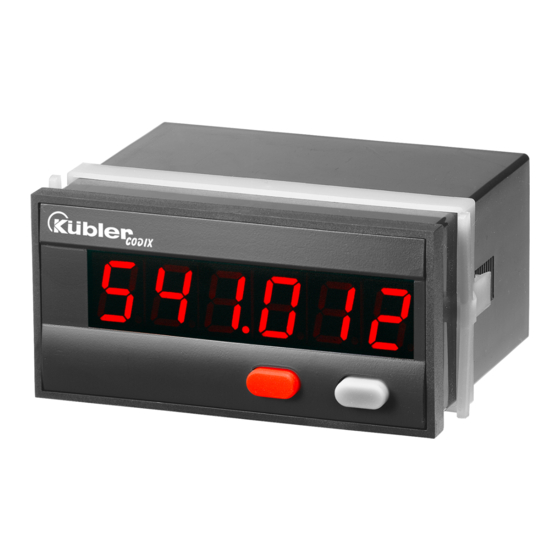

Der Codix 541 ist ein spannungsversorgter Impulszähler /
Positionsanzeige mit 4 Zählereingangsarten: Zählrichtung,
Differenz, Addition, Phasendiskriminatormode mit 1-, 2-,
4-fach Auswertung für schnelle und langsame Zählimpulse,
mit 6-stelliger LED-Anzeige für NPN, PNP Eingangssignale.
RoHS
POSITION
1 2 1 1 2
Positions- Zählrichtungs- Differenz-
anzeige betrieb (DIR) zählung (up.dn)
Bedienerfreundlich und universell
• Große Tasten – auch mit Handschuhen zu bedienen.
• Einfache und einheitliche Programmierung und Bedienung
durch Klartextprogrammierung – Einstieg in die Programmie-
rung auch während des Betriebs mit Sicherheitsabfrage.
• Individuell einstellbare Skalierung:
Multiplikations- und Divisionsfaktor (0,0001 ... 99,9999), um
entsprechende Einheiten in z.B. Position in 1/10 mm oder
Verpackungseinheiten darzustellen.
• 4 verschiedene Zählereingangsarten:
2-kanaliger Eingang zur Erfassung von Zählrichtung, Differenz-
oder Additionsmode, Phasendiskriminator mit 1-fach, 2-fach
oder 4-fach Auswertung.
• Frei programmierbarer Setzwert.
• AC oder DC Versorgung, mit Sensorspannungsversorgung.
• Alternativ zu den HTL Eingängen sind auch Geräte mit
4 ... 30 V DC Eingangspegel für den Einsatz als parallele
Anzeige zur SPS verfügbar.
• Optional mit Ausgang als Nullsignal.
Ersatzteile
7-polige Schraubklemme RM 3,81 1 ... 7: N100387
2-polige Schraubklemme RM 5,08 1 ... 2: N100133
mehrsprachig
Codix 541
1
1 1 3 4
1 2
1 2 3 4
Summier- Phasen-
betrieb (up.up) diskriminator Schraubklemme
Bestell-Nr.
G300005
grau
www.kuebler.com
Steckbare
75
