Bedienungsanleitung

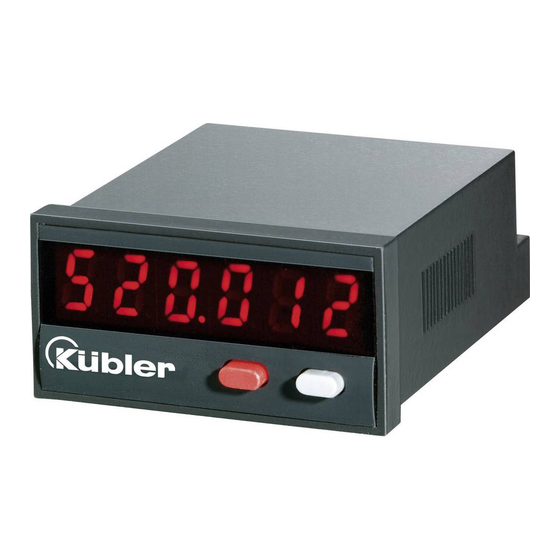

Elektronischer Summierzähler
CODIX 520
1. Beschreibung
• 6-stelliger Summierzähler mit RESET-Funktion
• LED-Anzeige 8 mm, rot
• Anzeigebereich von 0...999 999
• Vor nul len un ter drüc kung
• Programmierung über zwei frontseitige
Tasten
• Bedienerführung auf dem Dis play während
der Programmierung
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
– bestimmungsgemäß
!
– in technisch einwandfreiem
Zustand
– unter Beachtung der Bedie-
nungsanleitung und den
allgemeinen Sicherheitsbestim-
mungen.
1.2 Allgemeine Sicherheits- und
Warnhinweise
1. Vor Durchführung von Installations- oder
Wartungsarbeiten stellen Sie bitte sicher,
dass die Digitalanzeige von der Versor-
gungsspannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestim-
mungsgemäß ein:
In technisch einwandfreiem Zustand. Unter
Beachtung der Bedienungsanleitung und
den allgemeinen Sicherheitsbestimmungen.
3. Beachten Sie länder- und anwendungsspe-
zifische Bestimmungen
4. Die Digitalanzeige ist nicht geeingnet für
den explosionsgeschützten Bereich und den
Einsatzbereichen, die in EN 61010 Teil 1
ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsge-
mäß eingebautem Zustand entsprechend
dem Kapitel "Technische Daten" betrieben
werden.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät
eingesetzt werden. Der Einsatzbereich dieser
Anzeige liegt in industriellen Prozessen und
Steuerungen. In den Bereichen von Ferti-
gungsstraßen der Metall-, Holz-, Kunststoff-,
Papier-, Glas- und Textilindustrie u.ä.
Überspannungen an den Schraubklemmen der
Digitalanzeige müssen auf den Wert der Über-
spannungskategorie II begrenzt sein.
Wird die Digitalanzeige zur Überwachung
von Maschinen oder Ablaufprozessen einge-
setzt, bei denen infolge eines Ausfalls oder
einer Fehlbedienung der Digitalanzeige eine
Beschädigung der Maschine oder ein Unfall
des Bedienungspersonals möglich ist, dann
müssen Sie entsprechende Sicherheitsvorkeh-
rungen treffen.
2. Eingänge
INP
Dynamischer Zähleingang.
RESET
Dynamischer RESET-Eingang. Dieser ist mit
der roten RESET-Ta ste parallel geschaltet und
setzt den Zähler auf Null.
3. Einstellung der Be triebs pa ra me ter
a. Beide Tasten auf der Vorderseite gedrückt
hal ten und Spannungsversorgung ein-
schalten oder bei eingeschalteter Span-
nungsversorgung beide Tasten gleichzeitig
5 s drücken.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden
erscheint auf dem Display
c1. Durch gedrückt halten der linken Taste
und betätigen der rechten Taste wird der
Programmiervorgang abgebrochen
