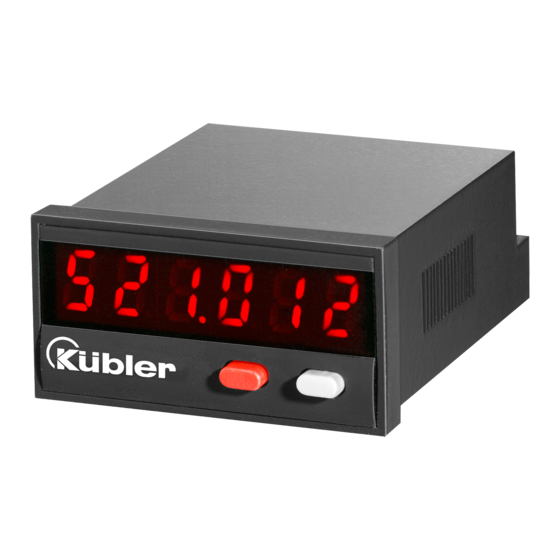

Bedienungsanleitung
Elektronische Anzeigezähler
C C O O D D I I X X 5 5 2 2 1 1 , , 5 5 2 2 2 2 , , 5 5 2 2 3 3 und 5 5 2 2 4 4
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
– bestimmungsgemäß
– in technisch einwandfreiem
!
Zustand
– unter Beachtung der Bedien-
ungsanleitung und den allgemei-
nen Sicherheitsbestimmungen.
1.2 Allgemeine Sicherheits- und
Warnhinweise
1. Vor Durchführung von Installations- oder
Wartungsarbeiten stellen Sie bitte sicher, dass
die Digitalanzeige von der Versorgungs-
spannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestim-
mungsgemäß ein:
In technisch einwandfreiem Zustand.
Unter Beachtung der Bedienungsanleitung
und den allgemeinen Sicherheits-
bestimmungen.
3. Beachten Sie länder- und anwendungsspezifi-
sche Bestimmungen
4. Die Digitalanzeige ist nicht geeingent für den
explosionsgeschützten Bereich und den
Einsatzbereichen, die in EN 61010 Teil 1
ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß
eingebautem Zustand entsprechend dem
Kapitel "Technische Daten" betrieben werden.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät ein-
gesetzt werden. Der Einsatzbereich dieser
Anzeige liegt in industriellen Prozessen und
Steuerungen. In den Bereichen von
Fertigungsstraßen der Metall-, Holz-, Kunststoff-,
Papier-, Glas- und Textilindustrie u.ä.
Überspannungen an den Schraubklemmen der
Digitalanzeige müssen auf den Wert der Über-
spannungskategorie II begrenzt sein. Wird die
Digitalanzeige zur Überwachung von Maschinen
oder Ablaufprozessen eingesetzt, bei denen
infolge eines Ausfalls oder einer Fehlbedienung
der Digitalanzeige eine Beschädigung der
Maschine oder ein Unfall des Bedienungsper-
sonals möglich ist, dann müssen Sie entspre-
chende Sicherheitsvorkehrungen treffen.
1.4 Beschreibung
C C O O D D I I X X 5 5 2 2 1 1
Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei
CODIX 524 und fahren Sie dann auf Seite 2 fort.
O O D D I I X X 5 5 2 2 2 2
Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei
CODIX 524 und fahren Sie dann auf Seite 4 fort.
C C O O D D I I X X 5 5 2 2 3 3
Bitte beachten: Lesen Sie zuerst Abschnitt 2 bei
CODIX 524 und fahren Sie dann auf Seite 6 fort.
C C O O D D I I X X 5 5 2 2 4 4
Die Ausführung CODIX 524 ist ein Universalgerät
und verhält sich je nach eingestellter Grundbe-
triebsart wie
• der Impulszähler CODIX 521 (ab Seite 2) oder
• der Frequenzzähler CODIX 522 (ab Seite 4) oder
• der Zeitzähler CODIX 523 (ab Seite 6)
2. Einstellung der
Betriebsparameter
a. Beide Tasten auf der Vorderseite gedrückt
halten und Spannungsversorgung einschalten,
oder bei eingeschalteter Spannungsver-
sorgung beide Tasten gleichzeitig 5 s drücken
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden,
erscheint auf dem Display
c1.durch gedrückt halten der linken Taste und
betätigen der rechten Taste wird der
Programmiervorgang abgebrochen.
c2. durch Drücken der rechten Taste wird auf
umgeschaltet.
1
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kübler CODIX 521

  • Seite 1 Grundbe- und den allgemeinen Sicherheits- triebsart wie bestimmungen. • der Impulszähler CODIX 521 (ab Seite 2) oder 3. Beachten Sie länder- und anwendungsspezifi- • der Frequenzzähler CODIX 522 (ab Seite 4) oder sche Bestimmungen •...
  • Seite 2 Betriebsart Impulszähler. Nachfolgend sind die einstellbaren Parameter Weiter unter 4. bei des Gerätes aufgeführt, die in der unten CODIX 521 auf Seite 2 angegebenen Reihenfolge eingestellt werden können. Nach einem Durchlauf der Routine ist Betriebsart Frequenzzäh- das Gerät vollständig programmiert.
  • Seite 3 4.1 Polarität der Eingänge 4.4 Multiplikationsfaktor npn: nach 0 V schaltend Faktor von 00.0001 bis 99.9999 einstellbar. Dezi- malpunkt fest auf 4 pnp: nach +U B schaltend Nachkommastellen einge- stellt. Eine Einstellung von 4.2 Zuschaltung des 30 Hz Filters (INP A, INP B) „0“...
  • Seite 4: Optokopplerausgang (Optional)

    4.7 SET-Wert Tacho/Frequenzzähler C C O O D D I I X X 5 5 2 2 2 2 (CODIX 524: Betriebsart Frequenzzähler) 1. Beschreibung Gerät wird durch rote • 6-stelliger Frequenzzähler SET/RESET-Taste oder • rote LED-Anzeige, 8 mm hoch SET/RESET-Eingang auf •...
  • Seite 5 4.2 Zuschaltung des 30 Hz Filters 4.6 Displaymode Der Filter bedämpft den Eingang* Umrechnung und Anzeige 30 Hz-Filter aus (f max ) des Wertes in 1/s Umrechnung und Anzeige 30 Hz-Filter ein des Wertes in 1/min 4.7 Maximale Wartezeit Dieser Wert gibt an, wie lange bei gestarteter 4.3 Multitplikationsfaktor Messung gewartet werden soll, bis 0 angezeigt wird.
  • Seite 6 Zeitzähler C C O O D D I I X X 5 5 2 2 3 3 4.1 Polarität der Eingänge (CODIX 524: Betriebsart Zeitzähler) 1. Beschreibung npn: nach 0 V schaltend • 6-stelliger Zeitzähler mit SET/RESET-Funktion • rote LED-Anzeige, 8 mm hoch •...
  • Seite 7 4.4 Betriebsart 4.8 SET-Wert Zeiteinheit Sekunden Gerät wird durch rote (Dezimalpunkteinstellung SET/RESET-Taste oder bestimmt Auflösung*) SET/RESET-Eingang auf den SET-Wert eingestellt. Zeiteinheit: Minuten (Dezi- SET-Wert 0 ...999 999 malpunkteinstellung bes- bzw. 99.59.59 (Anzahl der timmt Auflösung*) Nachkommastellen wird durch Dezimalpunktein- Zeiteinheit: Stunden (De- stellung bestimmt) zimalpunkteinstellung bestimmt Auflösung*)
  • Seite 8: Anschlussbelegung

    Zählfrequenz C C O O D D I I X X 521: Umgebungstemperatur: –20 ...+65 °C Versorgung DC: 24 V 12 V 10 ...30 V Lagertemperatur: Eingangspegel: Standard –25 ... +70 °C typ. Low Pegel: 2,5 V 2,0 V 1,0 V typ.
  • Seite 9 8. Bestellschlüssel: 6.521.01X.3X0 6.522.01X.3X0 6.523.01X.3X0 6.524.01X.3X0 Schaltpegel der Eingänge 0 = Standard-Pegel A = 5 V-Pegel Ausgang 1 = Optokoppler-Ausgang 2 = kein Ausgang 9. Abmessungen: Schalttafelausschnitt: 22,2 +0,3 x 45 +0,6 mm Einbaurahmen Senkung Af3, DIN 74...
  • Seite 18 8. Ordering code: 6.521.01X.3X0 6.522.01X.3X0 6.523.01X.3X0 6.524.01X.3X0 Input sensitivity 0 = Standard sensitivity A = 5 V sensitivity Output 1 = Optocoupler output 2 = No output 9. Dimensions: Panel cut-out: 22.2+0,3 x 45+0,6 mm Front bezel Counter sinking Af3, DIN 74...
  • Seite 46 Fritz Kübler GmbH Zähl- und Sensortechnik P.O. BOX 3440 D-78023 Villingen-Schwenningen GERMANY Tel. +49 7720/39 03-0 FAX +49 7720/2 15 64 sales@kuebler.com www.kuebler.com...
