Anzeige schaltet in den Editiermode der
nächsten Vorwahl.
Ca. 3 s nach dem letzten
Betätigen der Dekadentasten
oder durch Betätigen der Reset-
Taste wird der neue Vorwahlwert
übernommen und in den
Betriebsmode zurück geschaltet.

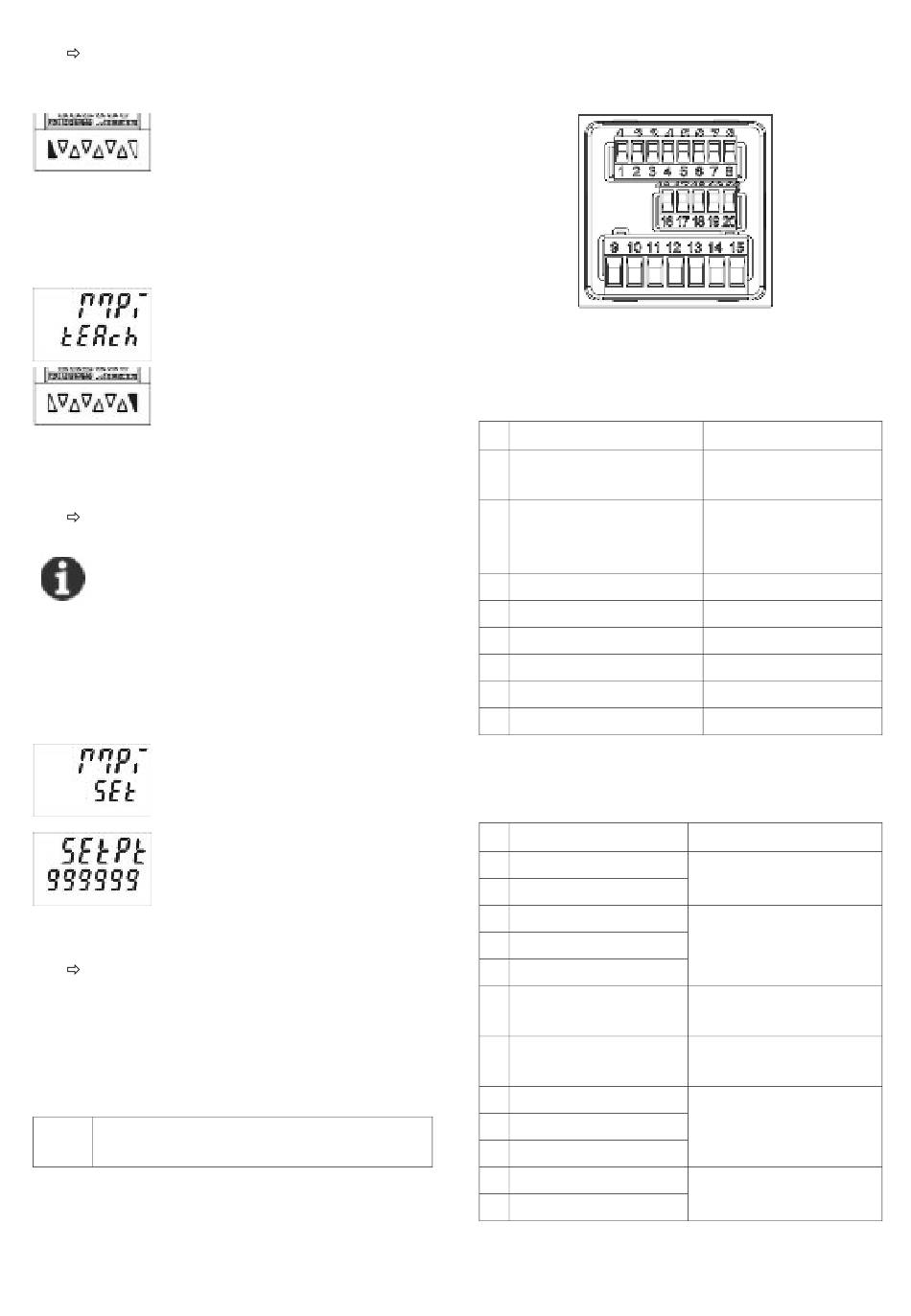

7.9.2 Einstellung mit Teach-Funktion

MPI-Eingang auf tEAch
programmieren
Im Betriebsmode mit der
Prog/Mode-Taste die zu
ändernde Vorwahl auswählen
MPI-Eingang (NPN oder PNP-Eingangslogik)
kurzzeitig aktivieren
der aktuelle Zählerstand wird als neuer
Vorwahlwert übernommen
Der Vorwahlwert kann anschließend
weiter mit den Dekadentaster geändert
werden
7.10

Setz-Funktion

Impulszähler und Zeitzähler können über die
Setzfunktion auf einen Wert voreingestellt werden.
MPI-Eingang auf SEt
programmieren
Menüpunkt SEtPt auf
gewünschten Wert einstellen
MPI-Eingang (NPN oder PNP-Eingangslogik)
kurzzeitig aktivieren
Impulszähler bzw. Zeitzähler wird bei add.
Ausgangsoperationen auf den Wert von
SEtPt voreingestellt, bei sub.
Ausgangsoperationen auf die Summe von
Vorwahl 2 und den Wert von SEtPt .
8

Fehlermeldung

Err 1 Setzwert außerhalb des erlaubten
Bereichs
Seite 16
9

Anschlussbelegung

9.1 Signal- und Steuereingänge
Nr Bennennung
1 AC: 24 VDC/80 mA
DC: U durchgeschleift
B
2 GND (0 VDC)
3 INP A
4 INP B
5 RESET
6 LOCK
7 GATE
8 MPI
9.2 Spannungsversorgung und
Ausgänge
Nr Benennung
9 Relaiskontakt C.1
10 Relaiskontakt N.O.1
11 Relaiskontakt C.2
12 Relaiskontakt N.O.2
13 Relaiskontakt N.C.2
14 AC: 90..260 VAC N~
DC: 10..30 VDC
15 AC: 90..260 VAC L~
DC: GND (0 VDC)
16 Relaiskontakt N.C.4
17 Relaiskontakt C.4
18 Relaiskontakt N.O.4
19 Relaiskontakt N.O.3
20 Relaiskontakt C.3
Funktion
Sensorversorgungs-
Spannung
Gemeinsamer
Anschluss Signal-
und Steuereingänge
Signaleingang A
Signaleingang B
Rücksetzeingang
Tastaturverriegelung
Toreingang
Benutzereingang
Funktion
Ausgang 1
Ausgang 2
Spannungsversorgung
Spannungsversorgung
Ausgang 4
Ausgang 3
