Bedienungsanleitung

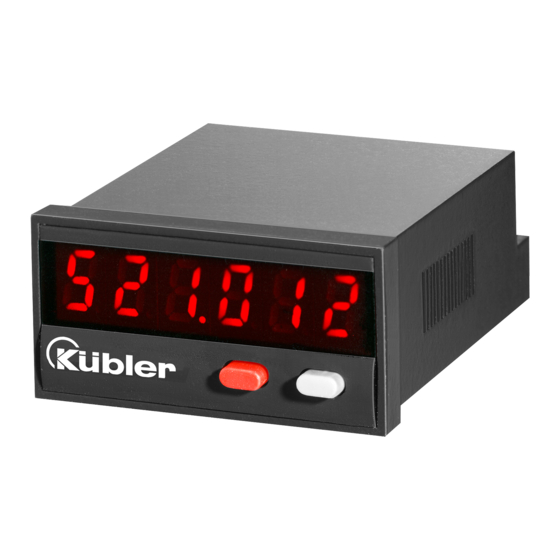

Elektronische Anzeigezähler
CODIX 521, 522, 523 und 524
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
– bestimmungsgemäß
! – in technisch einwandfreiem
Zustand
– unter Beachtung der Bedien-
ungsanleitung und den allgemei-
nen Sicherheitsbestimmungen.
1.2 Allgemeine Sicherheits- und Warnhinweise
1. Vor Durchführung von Installations- oder War-
tungsarbeiten stellen Sie bitte sicher, dass die
Digitalanzeige von der Versorgungs-
spannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestim-
mungsgemäß ein:
In technisch einwandfreiem Zustand. Unter
Beachtung der Bedienungsanleitung und den
allgemeinen Sicherheitsbestimmungen.
3. Beachten Sie länder- und anwendungsspezifi-
sche Bestimmungen
4. Die Digitalanzeige ist nicht geeingent für den
explosionsgeschützten Bereich und den Ein-
satzbereichen, die in EN 61010 Teil 1
ausgeschlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß
eingebautem Zustand entsprechend dem
Kapitel "Technische Daten" betrieben werden.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät ein-
gesetzt werden. Der Einsatzbereich dieser Anzei-
ge liegt in industriellen Prozessen und Steuerun-
gen. In den Bereichen von Fertigungsstraßen der
Metall-, Holz-, Kunststoff-, Papier-, Glas- und
Textilindustrie u.ä. Überspannungen an den
Schraubklemmen der Digitalanzeige müssen auf
den Wert der Überspannungskategorie II
begrenzt sein.
Wird die Digitalanzeige zur Überwachung von
Maschinen oder Ablaufprozessen eingesetzt, bei
denen infolge eines Ausfalls oder einer Fehlbe-
dienung der Digitalanzeige eine Beschädigung
der Maschine oder ein Unfall des Bedienungs-
per-sonals möglich ist, dann müssen Sie ent-
sprechende Sicherheitsvorkehrungen treffen.
1.4 Beschreibung
CODIX 521
Bitte beachten: Lesen Sie zuerst Abschnitt 2
bei CODIX 524 und fahren Sie dann auf
Seite 2 fort.
CODIX 522
Bitte beachten: Lesen Sie zuerst Abschnitt 2
bei CODIX 524 und fahren Sie dann auf
Seite 4 fort.
CODIX 523
Bitte beachten: Lesen Sie zuerst Abschnitt 2
bei CODIX 524 und fahren Sie dann auf
Seite 6 fort.
CODIX 524
Die Ausführung CODIX 524 ist ein Universalge-
rät und verhält sich je nach ein ge stell ter Grund -
be triebs art wie
• der Impulszähler CODIX 521 (ab Seite 2)
oder
• der Frequenzzähler CODIX 522 (ab Seite 4)
oder
• der Zeitzähler CODIX 523 (ab Seite 6)
2. Einstellung der Betriebsparameter
a. Beide Tasten auf der Vor der sei te gedrückt
hal ten und Span nungs ver sor gung ein schal ten,
oder bei eingeschalteter Spannungsver-sor-
gung beide Tasten
gleichzeitig 5 s drücken
b. Auf dem Display erscheint
c. Sobald die Tasten los ge las sen werden,
er scheint auf dem Display
c1. durch gedrückt halten der linken Taste und
betätigen der rechten Taste wird der Pro-
grammiervorgang abgebrochen.
c2. durch Drücken der rechten Taste wird auf
umgeschaltet.
