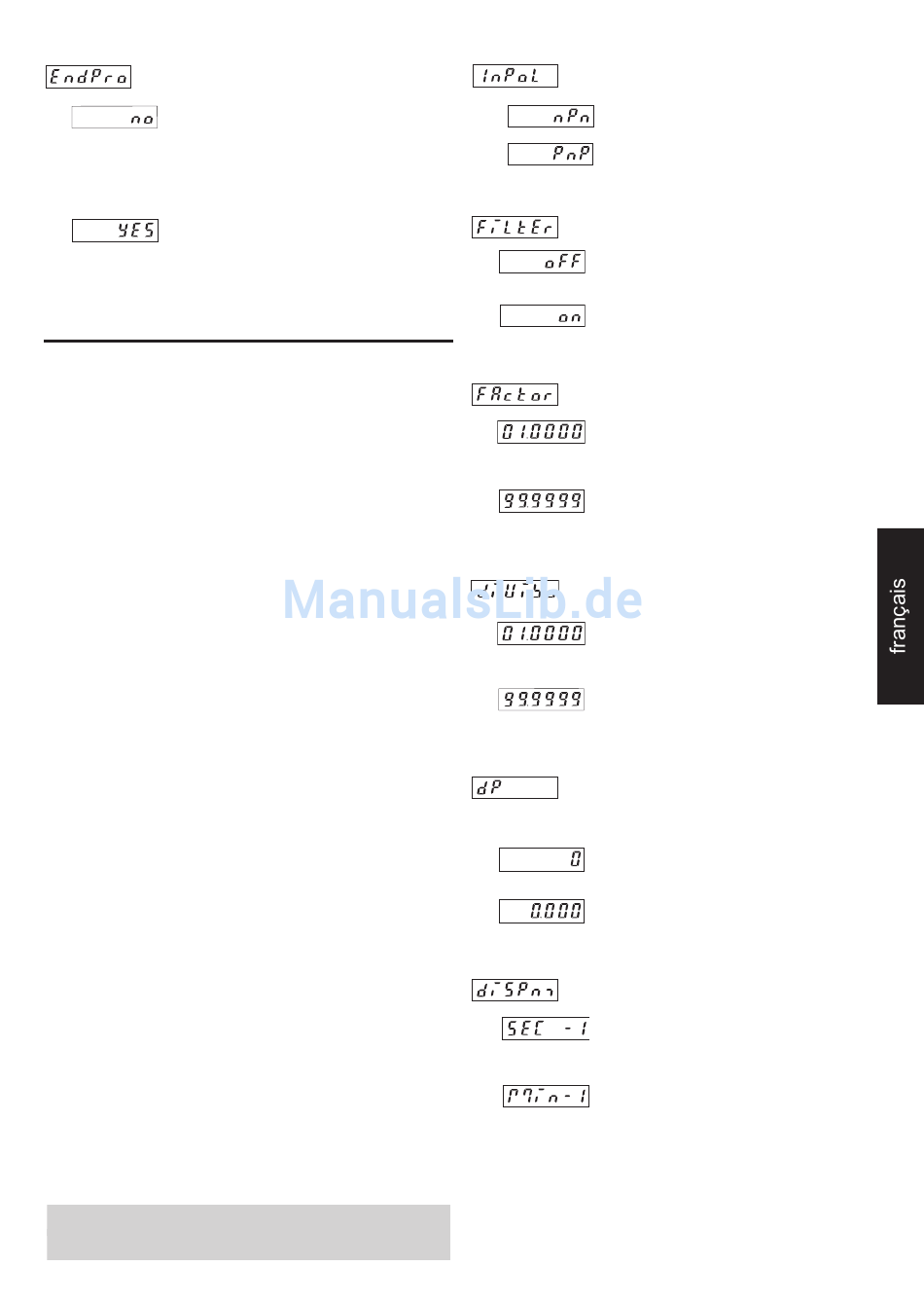

4.9 Fin de la programmation
La programmation est exécutée
encore une fois. Les valeurs
introduites peuvent être véri-
fiées et modifiées.
La programmation est terminée
et les valeurs introduites sont
prises en compte comme nou-
veaux paramètres. L'appareil
est alors prêt à fonctionner.
Tachymètre / Fréquencemètre
CODIX 522
(CODIX 524 : mode fréquencemètre)
1. Description
• Fréquencemètre à 6 décades
• Affichage par LED rouges, hauteur 8 mm
• Plage d'affichage de 0 à 999 999
• Suppression des zéros de tête.
• Programmation par deux touches sur la face
avant
• Programmation guidée par des messages sur
l'affichage
• Conversion et affichage de la valeur en 1/s ou
1/min
• Sortie par optocoupleur en option
2. Entrées
INP A
Entrée de comptage dynamique.
3. Sortie par optocoupleur
L'optocoupleur est activé pour f= 0, ce qui per-
met d'activer une indication de machine arrêtée.
4. Routine de programmation
Les paramètres réglables de l'appareil sont
indiqués ci-dessous dans l'ordre de leur appari-
tion sur l'affichage. L'appareil est donc entière-
ment programmé après un cycle de programma-
tion. La représentation supérieure de l'affichage
correspond toujours au réglage effectué en
usine.
Les premières valeurs indiquées correspondent
au réglage d'usine.
4.1 Polarité des entrées
4.2 Activation du filtre 30 Hz
4.3 Facteur de multiplication
4.4 Facteur de division
4.5 Réglage du point décimal
(en option)
4.6 Mode d'affichage
4.7 Attente maximale
Cette valeur indique combien de temps le
système doit attendre une impulsion, la mesure
étant en marche, avant d'afficher 0.
* rebonds, par ex. avec des contacts mécaniques
npn : commutation à 0 V
pnp : commutation à +U
Le filtre atténue l'entrée*
Filtre 30 Hz désactivé (f
Filtre 30 Hz activé
Facteur réglable de 00.0001 à
99.9999. Point décimal fixe
réglé à 4 décimales.
Le réglage à „0" n'est pas
accepté !
Facteur réglable de 00.0001 à
99.9999. Point décimal fixe
réglé à 4 décimales.
Le réglage à „0" n'est pas
accepté !
Le point décimal détermine la
résolution.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
Conversion et affichage de la
valeur en 1/s
Conversion et affichage de la
valeur en 1/min
B
)
max
