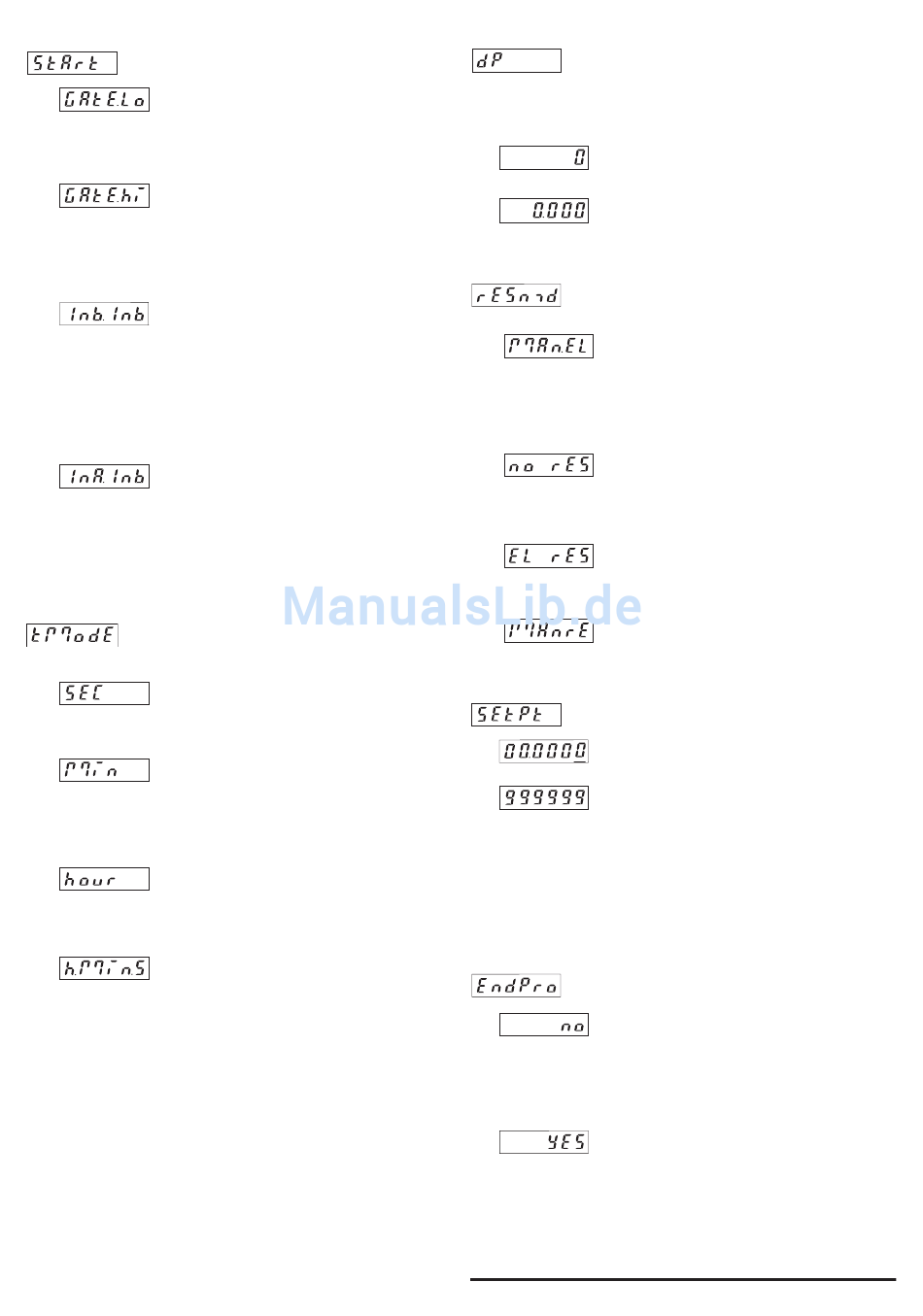

4.3 Eingangsart
Start/Stop über Inp B. Zeitmes-
sung wenn Inp B (Tor) nicht
aktiv oder offen
Start/Stop über Inp B.
Zeitmessung wenn Inp B (Tor)
aktiv (High-Pegel bei pnp; Low-
Pegel bei npn)
Zeitmessung wird mit
INP B ge star tet und gestoppt
(LOW-HIGH Flanke bei pnp;
HIGH-LOW Flan ke bei npn).
Jede aktive Flanke ändert Zähl-
status.
Zeitmessung wird mit
INP A ge star tet, mit INP B
gestoppt. (LOW-HIGH Flanke
bei pnp; HIGH-LOW Flanke bei
npn)
4.4 Betriebsart
Zeiteinheit Sekunden
(De zi mal punkt ein stel lung
bestimmt Auf lö sung*)
Zeiteinheit: Minuten (De zi mal -
punkt ein stel lung bestimmt Auf -
lö sung*)
Zeiteinheit: Stunden (De zi mal -
punkt ein stel lung bestimmt Auf -
lö sung*)
Zeiteinheit:
Stunden:Minuten:Sekunden
(De zi mal punkt ein stel lung wird
übersprungen)
*0, 0.1, 0.01, 0.001 bedeutet: Zeitmessung in 0,
0.1, 0.01, 0.001 Zeiteinheiten
* bei Prellimpulsen, z.B. bei Kontakten
6
4.5 Dezimalpunkteinstellung
Der Dezimalpunkt legt die Auf-
lösung der pro gram mier ten
Zeiteinheit fest.
0
0.0
0.00
0.000 1/1000 (0,001)
4.6 SET/RESET-Mode
manuelle Rückstellung über
rote SET/RESET-Taste und
elek tri sche Rückstellung über
SET/RESET-Eingang
keine Rückstellung mög lich
(rote SET/RESET-Taste und
SET/RESET-Eingang gesperrt)
nur elektrische Rückstellung
über SET/RESET-Eingang
nur manuelle Rückstell ung über
die rote SET/RESET-Taste
4.8 SET-Wert
Gerät wird durch rote
SET/RESET-Taste oder
SET/RESET-Eingang auf den
SET-Wert eingestellt.
SET-Wert 0 ...999 999 bzw.
99.59.59 (Anzahl der Nach -
kom ma stel len wird durch Dezi-
malpunkteinstellung bestimmt)
4.8 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher
eingestellte Werte können
überprüft und geändert werden.
Programmierroutine wird been-
det und alle ein ge stell ten Werte
werden als neue Parameter
über nom men.
Das Gerät ist an schlie ßend
betriebsbereit.
1
1/10 (0,1)
1/100 (0,01)
