Bedienungsanleitung

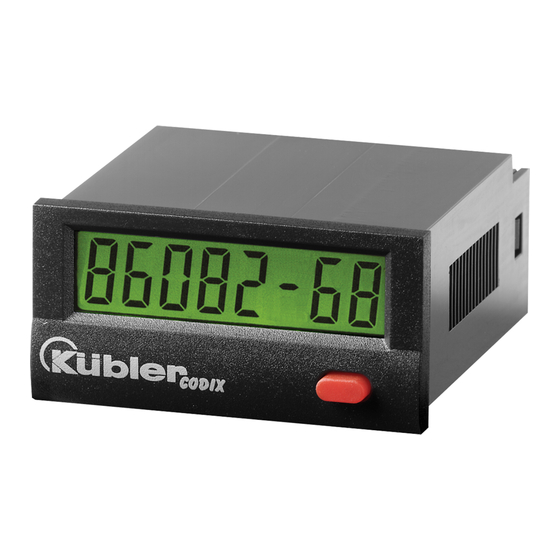

LCD-Betriebsstundenzähler
C C O O D D I I X X 1 1 3 3 4 4 / / 1 1 3 3 5 5
Die batteriebetriebenen LCD-Betriebsstundenzähler
Codix 134/135 lassen sich in unterschiedlichste
Applikationen einsetzen. Typische Anwendungen sind
z.B.: Betriebszeit- und Lebensdauererfassung,
Typenübersicht
Type
Betriebsart
6.134.012.8x0
Timer
6.134.012.8x1
6.134.012.8x3
6.135.012.8x0
Timer
6.135.012.8x1
6.135.012.8x3
Tabelle 1
DC-Ausführungen:
Timer:
INP A:
ohne Funktion
INP B:
Timer-Enable-Eingang
Allgemeine technische Daten:
Anzeige: LCD, 8–stellig, Ziffernhöhe 8 mm.
Anzeigebereich:
0 ... 99999999 mit Vornullenunterdrückung.
Genauigkeit: < 100 ppm
Überlauf: Bei Überschreiten des Anzeigebereichs
beginnt der Timer wieder bei 0, jedoch
ohne Vornullenunterdrückung und mit
Ansteuerung aller Dezimalpunkte
Tastatur:
Resettaste elektrisch verriegelbar
Gehäuse: Schalttafelgehäuse 48 x 24 mm
nach DIN 43 700, RAL 7021
Schalttafelausschnitt:
22,2
+0,3
x 45
+0,6
mm
Einbautiefe:
ca. 48 mm
Gewicht:
ca. 50 g
Schutzart: IP65 frontseitig
Durchlaufzeitmessung, Zeitüberwachung usw.
Die Ansteuerung erfolgt über potentialfreie Kontakte
oder Spannungsimpulse.
Zeitbereich
Eingänge
INP A
99999h 59 m/
––
99999.99 h
10 ... 260 V AC/DC
9999 h 59 m 59 s/
––
9999999.9 s
10 ... 260 V AC/DC
Optionen:
AC-Ausführungen:
Timer:
Anschluss:Schraubklemme, RM 5.00, 8–polig
EMV:
NSR (für AC-Typen):
Spannungsversorgung:
Arbeitstemperatur:
Betriebstemperatur:
Lagertemperatur:
Hintergrundbeleuchtung:
INP B
00 ... 0,7 V DC
04 ... 30 V DC
AC/DC
10 ... 260 V AC/DC
00 ... 0,7 V DC
04 ... 30 V DC
AC/DC
10 ... 260 V AC/DC
x = 5: ohne Hintergrundbeleuchtung
x = 6: mit Hintergrundbeleuchtung
INP A:
Timer-Enable-Eingang AC/DC
INP B:
Rücksetzeingang AC/DC
2
Nennquerschnitt: 4,0 mm
eindrahtig
2,5 mm
2
feindrahtig AWG12
Anschlussdurchmesser:
0,4 ... 2,3 mm eindrahtig
AWG 28-12
Störabstrahlung EN55011 Klasse B
Störfestigkeit EN 61000-6-2
EN 61010 Teil 1;Überspannungskategorie 2,
Verschmutzungsgrad 2
fest eingebaute Lithium-Batterie
(ca. 8 Jahre bei 20 °C)
–10 ... +55 °C, rel. Luftfeuchte < 85 %,
nicht kondensierend
–10 ... +60 °C
–20 ... +70 °C
externe Spannungsversorgung
(24 V DC ±20 %, 50 mA)
NPN
PNP
AC/DC
NPN
PNP
AC/DC
