Bedienungsanleitung
Elektronischer Summier- und
Frequenzzähler

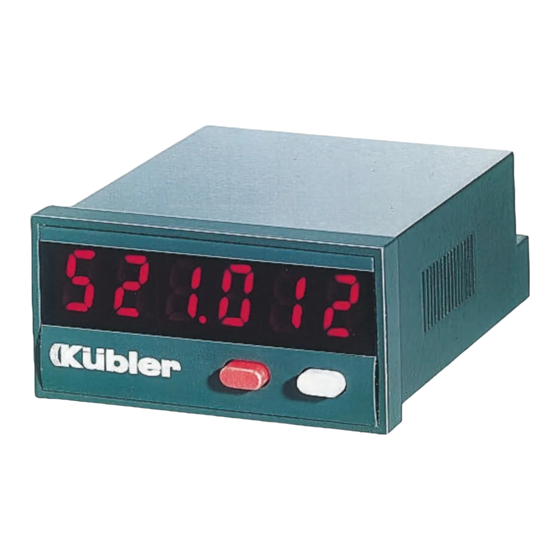

CODIX 525
1. Beschreibung
• 6stelliger Summierer und Frequenzzähler
• gut ablesbare, hell leuchtende 8 mm hohe
LED-Anzeige
• Anzeigebereich von 0 bis 999 999 mit Vor-
nullenunterdrückung.
• Die Programmierung der Zählfunktionen bzw.
Betriebsparameter erfolgt über die beiden
Einstelltasten. Bedienerführung auf dem Dis-
play während der Programmierroutine.
• Programmierbar sind:
Eingangspolarität (npn oder pnp)
Bedämpfung des Zähleingangs (30 Hz statt
20 kHz)
Faktor für Summierer
Dezimalpunkt für Summierer
Rückstellungsart für Summierer:
elektrisch
manuell
manuell und elektrisch
keine Rücksetzung
Faktor für Frequenzanzeige
Dezimalpunkt für Frequenzanzeige
Anzeige bei Frequenzanzeige in
1/min
1/sec
Wartezeit bis „0" angezeigt wird
2. Eingänge
INP
Dynamischer Zähleingang. Die max. Zählfrequenz
dieses Eingangs ist über das Set-Up auf 30 Hz
oder 20 kHz einstellbar.
RESET
Dynamischer Rücksetzeingang. Dieser ist mit der
roten Rücksetztaste parallel geschaltet und setzt
den Zähler auf Null.
3. Einstellung der Betriebs-
parameter
3.1 Auswahl des angezeigten Wertes
Durch drücken der rechten Taste kann zwischen
der Anzeige des Summierzählers oder des
Frequenzzählers umgeschaltet werden.
Durch einmaliges Betätigen wird für 2 Sekunden
die aktuelle Funktion („total" oder „tacho") ange-
zeigt. Wird innerhalb dieser Zeit die rechte Taste
R.600.034
ein zweites mal gedrückt, so wird die aktuelle
Funktion gewechselt und zur Bestätigung „tacho"
oder „total" angezeigt.
3.2 Einstellung der Geräteparameter
a. Beide Tasten auf der Vorderseite gedrückt
halten und Spannungsversorgung einschalten.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden, er-
scheint im sekündlichen Wechsel der Menütitel
und die aktuelle Menüpunkteinstellung. Nach
Betätigen einer Taste wird nur noch die Menü-
punkteinstellung angezeigt.
d. Durch Drücken der rechten Taste wird die
Menüpunkteinstellung jeweils um einen Wert
weitergeschaltet.
Wenn Zahlenwerte eingegeben werden sollen
(z.B. bei der Faktoreinstellung), wird mit der
linken Taste zunächst die Dekade angewählt
und dann mit der rechten der Wert eingestellt.
e. Umschalten auf den nächsten Menüpunkt
durch gedrückt halten der linken Taste und
betätigen der rechten Taste.
f. Der jeweils letzte Menütitel "EndPro" ermög-
licht durch Anwahl von "Yes" das Verlassen des
Programmiermenüs und die Übernahme (Spei-
cherung) der neuen Werte. Wird "No" ange-
wählt beginnt die Programmierroutine von
vorne, wobei die zuletzt eingestellten Werte
zunächst erhalten bleiben. Diese können nun
nochmals verändert oder kontrolliert werden.
4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter des
Gerätes aufgeführt, die in der unten angegebenen
Reihenfolge eingestellt werden können. Nach
einem Durchlauf der Routine ist somit das Gerät
vollständig programmiert.
Die jeweils obere Darstellung entspricht der
Werkseinstellung.
1
