Pulsar una tecla: la pantalla deja de alternar y
sólo indica el ajuste del punto del menú.
f. Durante el ajuste, si se pulsa una vez la tecla
de la derecha se pasa al valor siguiente del
parámetro.
Para introducir valores numéricos (p. ej., al
ajustar el factor), seleccionar primero la déca-
da con la tecla de la izquierda, luego ajustar
su valor con la tecla de la derecha.
g. Para pasar al siguiente punto del menú, man-
tener pulsada la tecla de la izquierda y pulsar
la tecla de la derecha.
h. El último punto del menú, "EndPro", permite,
si se selecciona "Yes", salir del menú de pro-
gramación y asumir (almacenar en memoria)
los nuevos valores. Si se selecciona "no", la
programación vuelve a comenzar después del
inicio, conservando los últimos valores intro-
ducidos. En ese caso es posible comprobar-
los o modificarlos de nuevo.

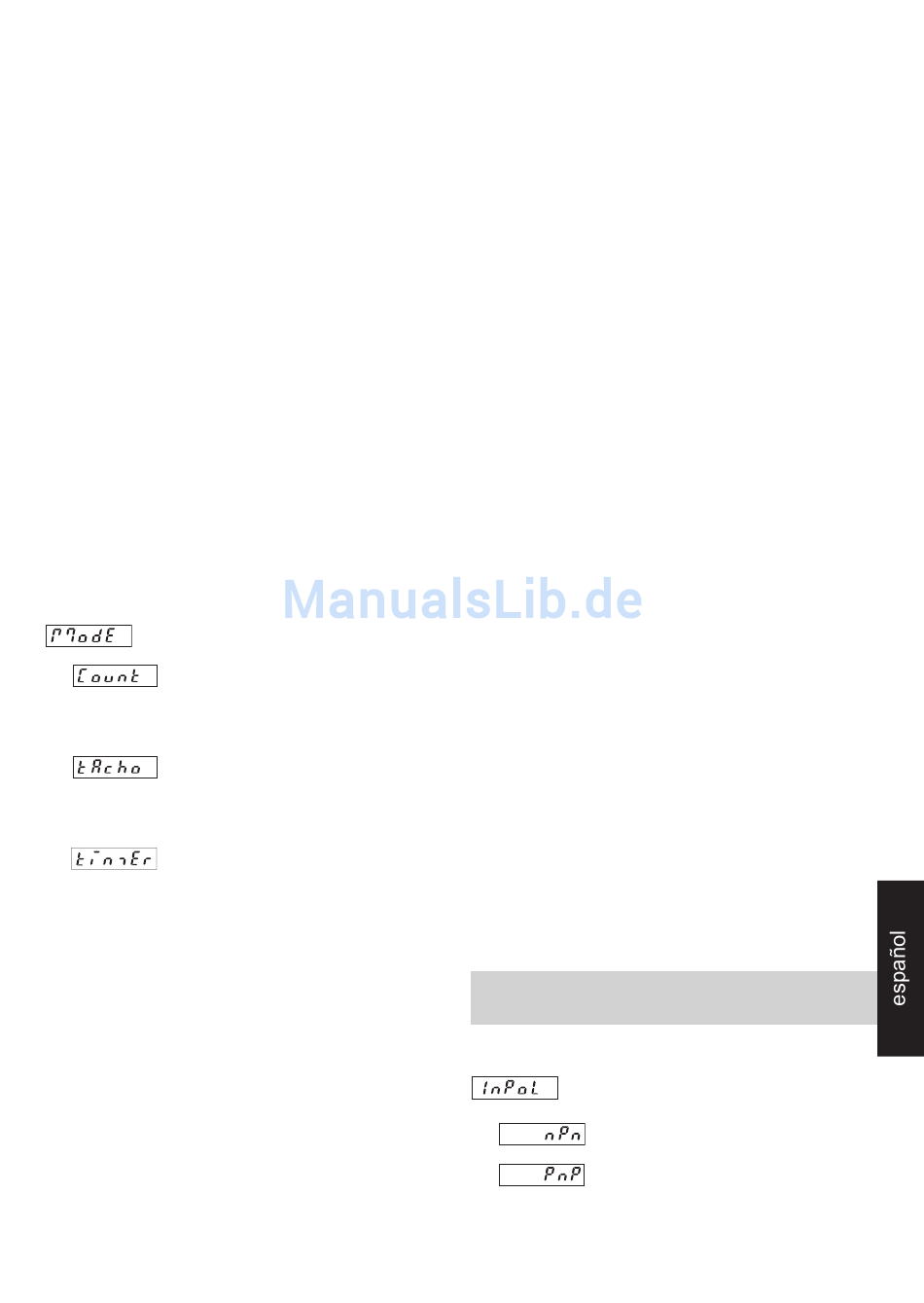

3. Rutina de programación
El primer punto del menú es la selección del
modo de funcionamiento básico. Éste determina
las funciones del aparato.
Modo contador de impulsos.
Proseguir en pár. 4, CODIX
521 en página 2
Modo frecuencímetro. Pros-
eguir en pár. 4, CODIX 522 en
página 4
Modo contador de tiempo.
Proseguir en pár. 4, CODIX
523 en página 6
Contador de impulsos/Indicador de
posición CODIX 521
(CODIX 524: Modo contador de impulsos)
1. Descripción
• Contador indicador con 6 décadas y función
SET/RESET
• Pantalla de LED rojos, altura 14 mm
• Intervalo de visualización -199 999 a 999 999
• Supresión de los ceros en cabeza
• Programación con dos teclas de la cara delan-
tera
• Programación guiada por mensajes en la pan-
talla
• Modo de funcionamiento del contador:
Entrada de conteo INP A + sentido de conteo
INP B (Cnt.Dir)
Conteo diferencial INP A – INP B (up.dn)
Suma INP A + INP B (up.up)
Conteo/Cuenta atrás INP A 90° INP B x 1
(quAd)
Conteo/Cuenta atrás INP A 90° INP B x 2
(quAd2)
Conteo/Cuenta atrás INP A 90° INP B x 4
(quAd4)
• Salida por optoacoplador opcional
2. Entradas
INP A
Entrada de conteo dinámica.
INP B
Entrada de conteo dinámica.
SET/RESET
Entrada SET/RESET dinámica conectada en
paralelo con la tecla SET/RESET roja. Ajusta el
contador al valor de precolocación definido.
3. Salida por optoacoplador
El optoacoplador se activa para un valor visuali-
zado < 0, lo que permite utilizar el dispositivo
como contador con preselección simple durante
un conteo descendente.
4. Rutina de programación
Los parámetros ajustables del dispositivo se indi-
can abajo por su orden de aparición en la panta-
lla. Por tanto, el aparato está totalmente progra-
mado después de un ciclo de programación.
Los primeros valores indicados corresponden al
ajuste de fábrica
4.1 Polaridad de las entradas
npn: conmutación a 0 V
pnp: conmutación a +U
(opcional)
