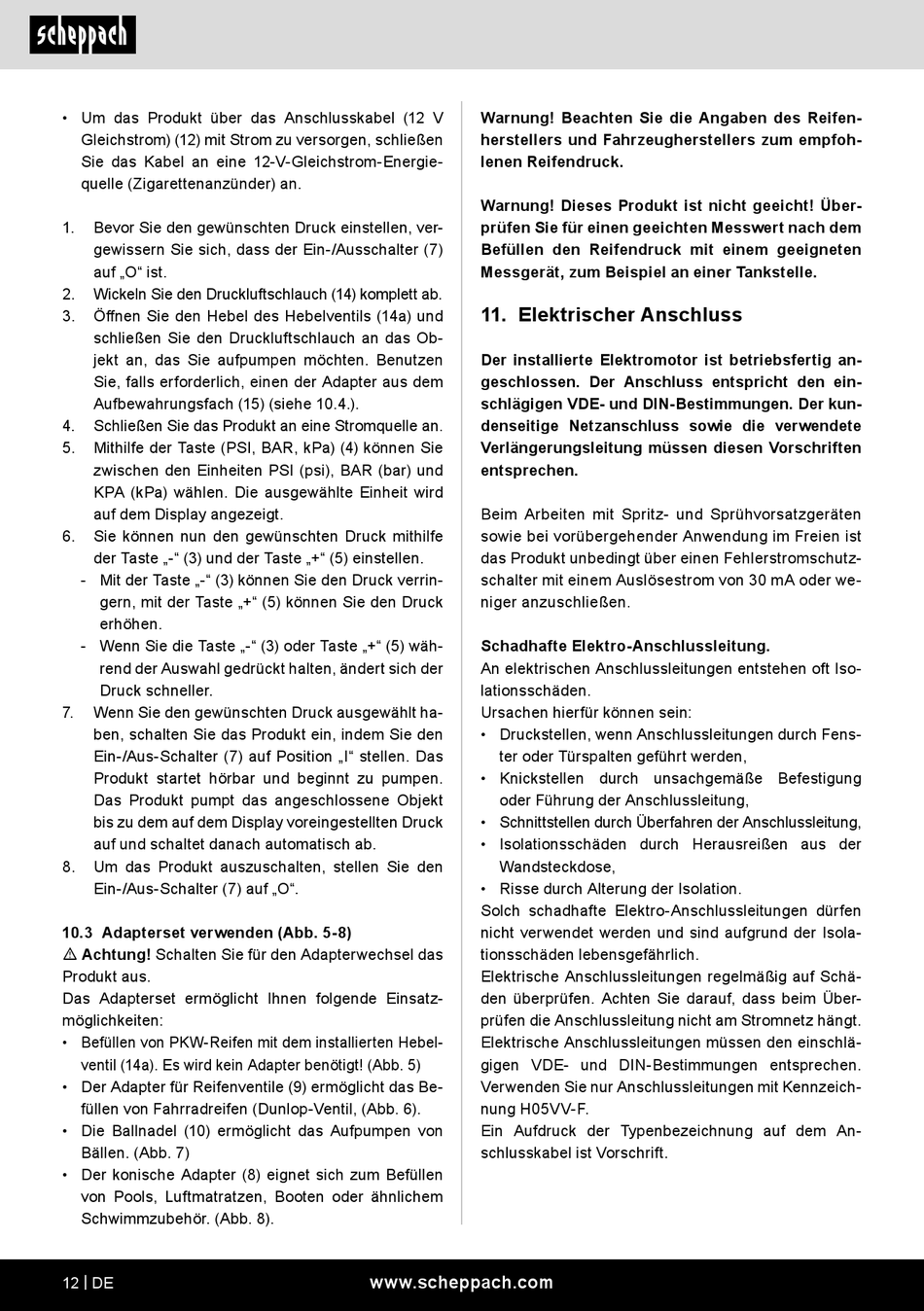

Elektrischer Anschluss - Scheppach Airforce7 Sc Originalbetriebsanleitung

• Um das Produkt über das Anschlusskabel (12 V
Gleichstrom) (12) mit Strom zu versorgen, schließen
Sie das Kabel an eine 12-V-Gleichstrom-Energie-
quelle (Zigarettenanzünder) an.
1. Bevor Sie den gewünschten Druck einstellen, ver-
gewissern Sie sich, dass der Ein-/Ausschalter (7)
auf „O" ist.
2. Wickeln Sie den Druckluftschlauch (14) komplett ab.
3. Öffnen Sie den Hebel des Hebelventils (14a) und
schließen Sie den Druckluftschlauch an das Ob-
jekt an, das Sie aufpumpen möchten. Benutzen
Sie, falls erforderlich, einen der Adapter aus dem
Aufbewahrungsfach (15) (siehe 10.4.).
4. Schließen Sie das Produkt an eine Stromquelle an.
5. Mithilfe der Taste (PSI, BAR, kPa) (4) können Sie
zwischen den Einheiten PSI (psi), BAR (bar) und
KPA (kPa) wählen. Die ausgewählte Einheit wird
auf dem Display angezeigt.
6. Sie können nun den gewünschten Druck mithilfe
der Taste „-" (3) und der Taste „+" (5) einstellen.
- Mit der Taste „-" (3) können Sie den Druck verrin-
gern, mit der Taste „+" (5) können Sie den Druck
erhöhen.
- Wenn Sie die Taste „-" (3) oder Taste „+" (5) wäh-
rend der Auswahl gedrückt halten, ändert sich der
Druck schneller.
7. Wenn Sie den gewünschten Druck ausgewählt ha-
ben, schalten Sie das Produkt ein, indem Sie den
Ein-/Aus-Schalter (7) auf Position „I" stellen. Das
Produkt startet hörbar und beginnt zu pumpen.
Das Produkt pumpt das angeschlossene Objekt
bis zu dem auf dem Display voreingestellten Druck
auf und schaltet danach automatisch ab.
8. Um das Produkt auszuschalten, stellen Sie den
Ein-/Aus-Schalter (7) auf „O".
10.3 Adapterset verwenden (Abb. 5-8)
m Achtung! Schalten Sie für den Adapterwechsel das
Produkt aus.
Das Adapterset ermöglicht Ihnen folgende Einsatz-
möglichkeiten:
• Befüllen von PKW-Reifen mit dem installierten Hebel-
ventil (14a). Es wird kein Adapter benötigt! (Abb. 5)
• Der Adapter für Reifenventile (9) ermöglicht das Be-
füllen von Fahrradreifen (Dunlop-Ventil, (Abb. 6).
• Die Ballnadel (10) ermöglicht das Aufpumpen von
Bällen. (Abb. 7)
• Der konische Adapter (8) eignet sich zum Befüllen
von Pools, Luftmatratzen, Booten oder ähnlichem
Schwimmzubehör. (Abb. 8).
12 | DE
Warnung! Beachten Sie die Angaben des Reifen-
herstellers und Fahrzeugherstellers zum empfoh-
lenen Reifendruck.
Warnung! Dieses Produkt ist nicht geeicht! Über-
prüfen Sie für einen geeichten Messwert nach dem
Befüllen den Reifendruck mit einem geeigneten
Messgerät, zum Beispiel an einer Tankstelle.

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der kun-
denseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften
entsprechen.
Beim Arbeiten mit Spritz- und Sprühvorsatzgeräten
sowie bei vorübergehender Anwendung im Freien ist
das Produkt unbedingt über einen Fehlerstromschutz-
schalter mit einem Auslösestrom von 30 mA oder we-
niger anzuschließen.
Schadhafte Elektro-Anschlussleitung.
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden,
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung,
• Schnittstellen durch Überfahren der Anschlussleitung,
• Isolationsschäden durch Herausreißen aus der
Wandsteckdose,
• Risse durch Alterung der Isolation.
Solch schadhafte Elektro-Anschlussleitungen dürfen
nicht verwendet werden und sind aufgrund der Isola-
tionsschäden lebensgefährlich.
Elektrische Anschlussleitungen regelmäßig auf Schä-
den überprüfen. Achten Sie darauf, dass beim Über-
prüfen die Anschlussleitung nicht am Stromnetz hängt.
Elektrische Anschlussleitungen müssen den einschlä-
gigen VDE- und DIN-Bestimmungen entsprechen.
Verwenden Sie nur Anschlussleitungen mit Kennzeich-
nung H05VV-F.
Ein Aufdruck der Typenbezeichnung auf dem An-
schlusskabel ist Vorschrift.
