Polski

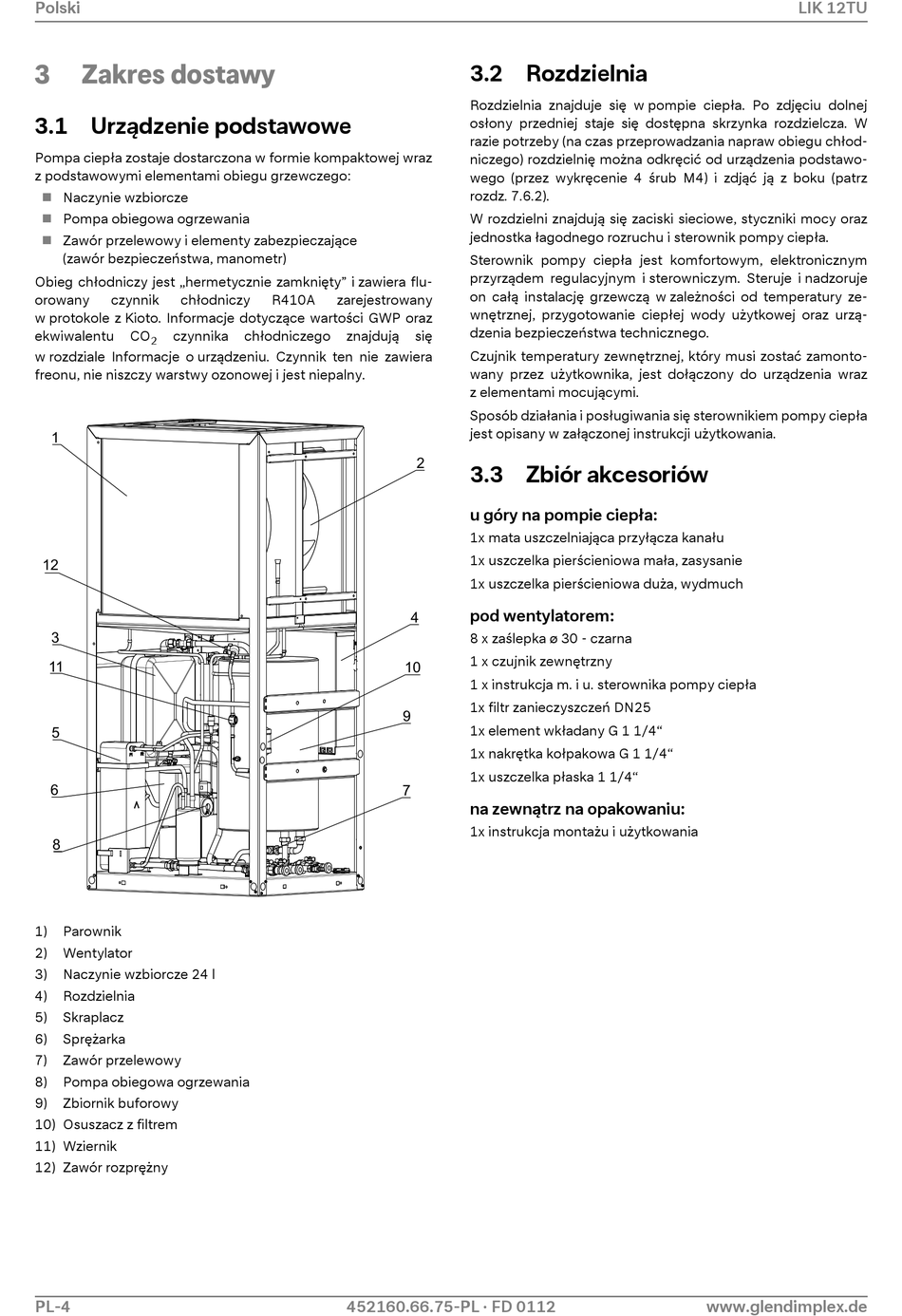

3 Zakres dostawy
3.1 Urządzenie podstawowe
Pompa ciepła zostaje dostarczona w formie kompaktowej wraz
z podstawowymi elementami obiegu grzewczego:
Naczynie wzbiorcze

Pompa obiegowa ogrzewania

 Zawór przelewowy i elementy zabezpieczające
(zawór bezpieczeństwa, manometr)
Obieg chłodniczy jest „hermetycznie zamknięty" i zawiera flu-
orowany czynnik chłodniczy
w protokole z Kioto. Informacje dotyczące wartości GWP oraz
ekwiwalentu CO czynnika
2
w rozdziale Informacje o urządzeniu. Czynnik ten nie zawiera
freonu, nie niszczy warstwy ozonowej i jest niepalny.
1
12
3
11
5
6
8
1) Parownik
2) Wentylator
3) Naczynie wzbiorcze 24 l
4) Rozdzielnia
5) Skraplacz
6) Sprężarka
7) Zawór przelewowy
8) Pompa obiegowa ogrzewania
9) Zbiornik buforowy
10) Osuszacz z filtrem
11) Wziernik
12) Zawór rozprężny
PL-4
R410A zarejestrowany
chłodniczego znajdują
4
10
9
7
452160.66.75-PL · FD 0112
3.2 Rozdzielnia
Rozdzielnia znajduje się w pompie ciepła. Po zdjęciu dolnej
osłony przedniej staje się dostępna skrzynka rozdzielcza. W
razie potrzeby (na czas przeprowadzania napraw obiegu chłod-
niczego) rozdzielnię można odkręcić od urządzenia podstawo-
wego (przez wykręcenie 4 śrub M4) i zdjąć ją z boku (patrz
rozdz. 7.6.2).
W rozdzielni znajdują się zaciski sieciowe, styczniki mocy oraz
jednostka łagodnego rozruchu i sterownik pompy ciepła.
Sterownik pompy ciepła jest komfortowym, elektronicznym
przyrządem regulacyjnym i sterowniczym. Steruje i nadzoruje
on całą instalację grzewczą w zależności od temperatury ze-
wnętrznej, przygotowanie ciepłej wody użytkowej oraz urzą-
dzenia bezpieczeństwa technicznego.
się
Czujnik temperatury zewnętrznej, który musi zostać zamonto-
wany przez użytkownika, jest dołączony do urządzenia wraz
z elementami mocującymi.
Sposób działania i posługiwania się sterownikiem pompy ciepła
jest opisany w załączonej instrukcji użytkowania.
2
3.3 Zbiór akcesoriów
u góry na pompie ciepła:
1x mata uszczelniająca przyłącza kanału
1x uszczelka pierścieniowa mała, zasysanie
1x uszczelka pierścieniowa duża, wydmuch
pod wentylatorem:
8 x zaślepka ø 30 - czarna
1 x czujnik zewnętrzny
1 x instrukcja m. i u. sterownika pompy ciepła
1x filtr zanieczyszczeń DN25
1x element wkładany G 1 1/4"
1x nakrętka kołpakowa G 1 1/4"
1x uszczelka płaska 1 1/4"
na zewnątrz na opakowaniu:
1x instrukcja montażu i użytkowania
LIK 12TU
