2. Grundlagen
Das Zonotip / Zonotip
Metallen sowie von Produkten aus Kunststoffen und anderen Materialien, die eine geringe Ultra-
schalldämpfung aufweisen. Das Gerät misst den doppelten Weg eines Ultraschallimpulses von
einer Oberfläche des Untersuchungsobjekts zur anderen (siehe Abbildung 1). Dieser Wert wird
dann in die Objektdicke umgewertet.
Transducer
Schallkopf
Untersuchungs-
Object under test
objekt

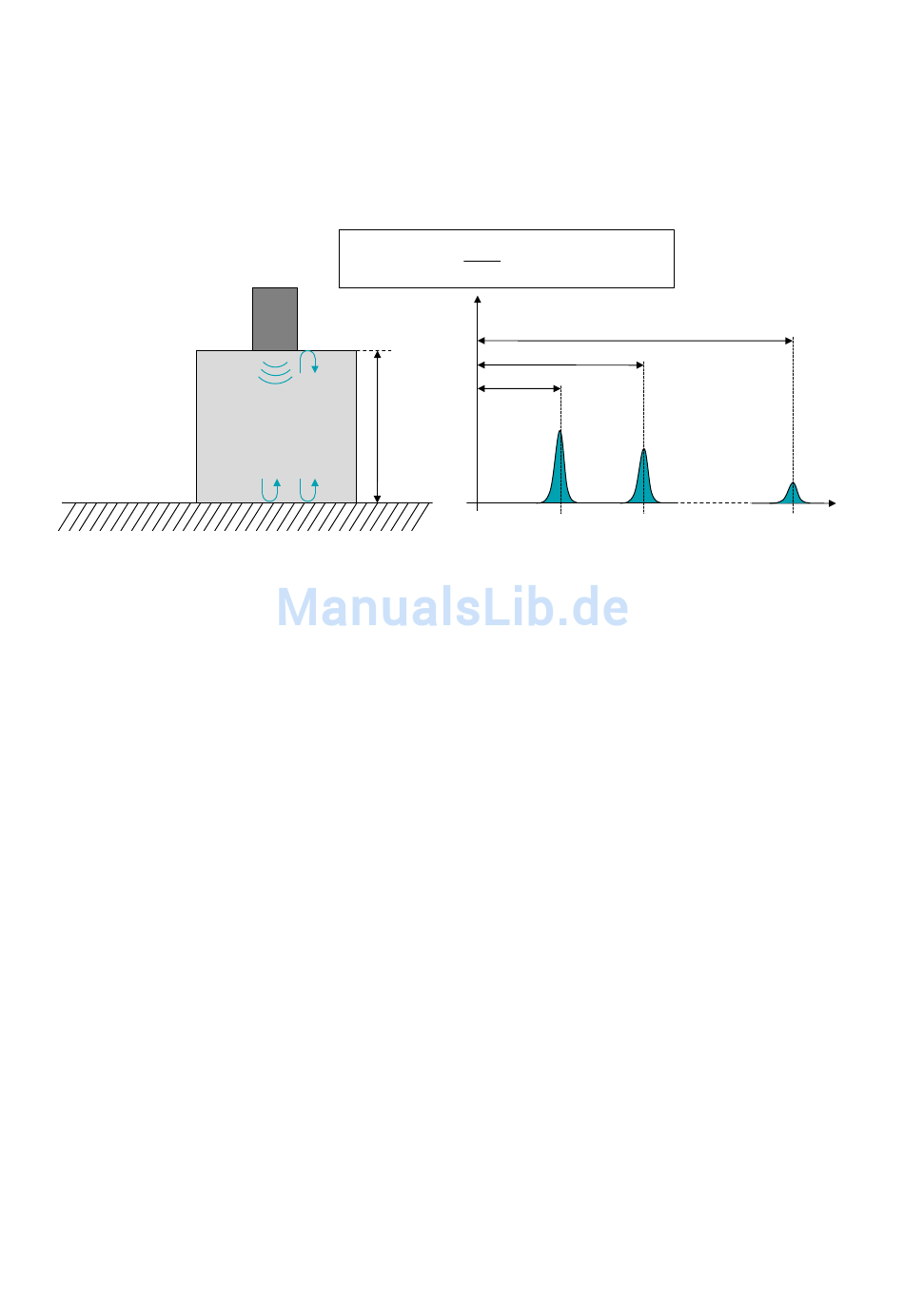

Abbildung 1: Messung der Dicke eines Objekts mittels Ultraschallimpuls-Echoverfahren
Die Richtcharakteristik und das Ultraschall-Empfangsmuster der Sonde sind scharf abgegrenzt.
Die Objektdicke wird daher unmittelbar unter dem Schallkopf ermittelt. Befinden sich in der Ober-
fläche, die der Seite, an der die Sonde angebracht ist, gegenüber liegt, Hohlräume, werden die Ul-
traschallimpulse von diesen reflektiert. Die Dicke wird als die kürzeste Entfernung von der äusseren
Oberfläche bis zu diesen Hohlräumen bestimmt.
Die im Lieferumfang enthaltene Zonolink Software erlaubt die Übertragung der mit dem Zonotip /
Zonotip
erfassten Daten auf einen beliebigen PC. Die Kommunikation mit dem Computer erfolgt
+
über einen USB-Anschluss.
Praktische Hinweise für die Messung
Zur Erzielung der grösstmöglichen Messgenauigkeit sicherstellen, dass die Temperatur der Sonde,
der Kalibrierprobe und des Untersuchungsobjekts in etwa identisch ist. Unterscheidet sich die
gemessene Geschwindigkeit des Materials von der tatsächlichen, Geschwindigkeit manuell korri-
gieren oder Kalibrierung vornehmen.
Die Messgenauigkeit steht in direktem Zusammenhang mit der Genauigkeit der Geschwindigkeits-
einstellung. Für eine präzise Messung eine Probe aus demselben Material wie das Untersuchungs-
objekt verwenden und die Geschwindigkeit dementsprechend einstellen. Bei diesem Vorgang den-
selben Schallkopf benutzen wie für die tatsächliche Messung. Wenn möglich, für die Testmessung
eine planparallele Probe mit glatter Oberfläche verwenden.
4
dient zur Messung der Dicke von eisenhaltigen und nicht eisenhaltigen
+
Thickness
Dicke h
h
E1
E2
c
⋅
t0
c: Schallgeschwin-
h
=
, c: speed of sound
2
digkeit
n x t0
2 x t0
t0
E1
E2
En
© 2014 Proceq SA
