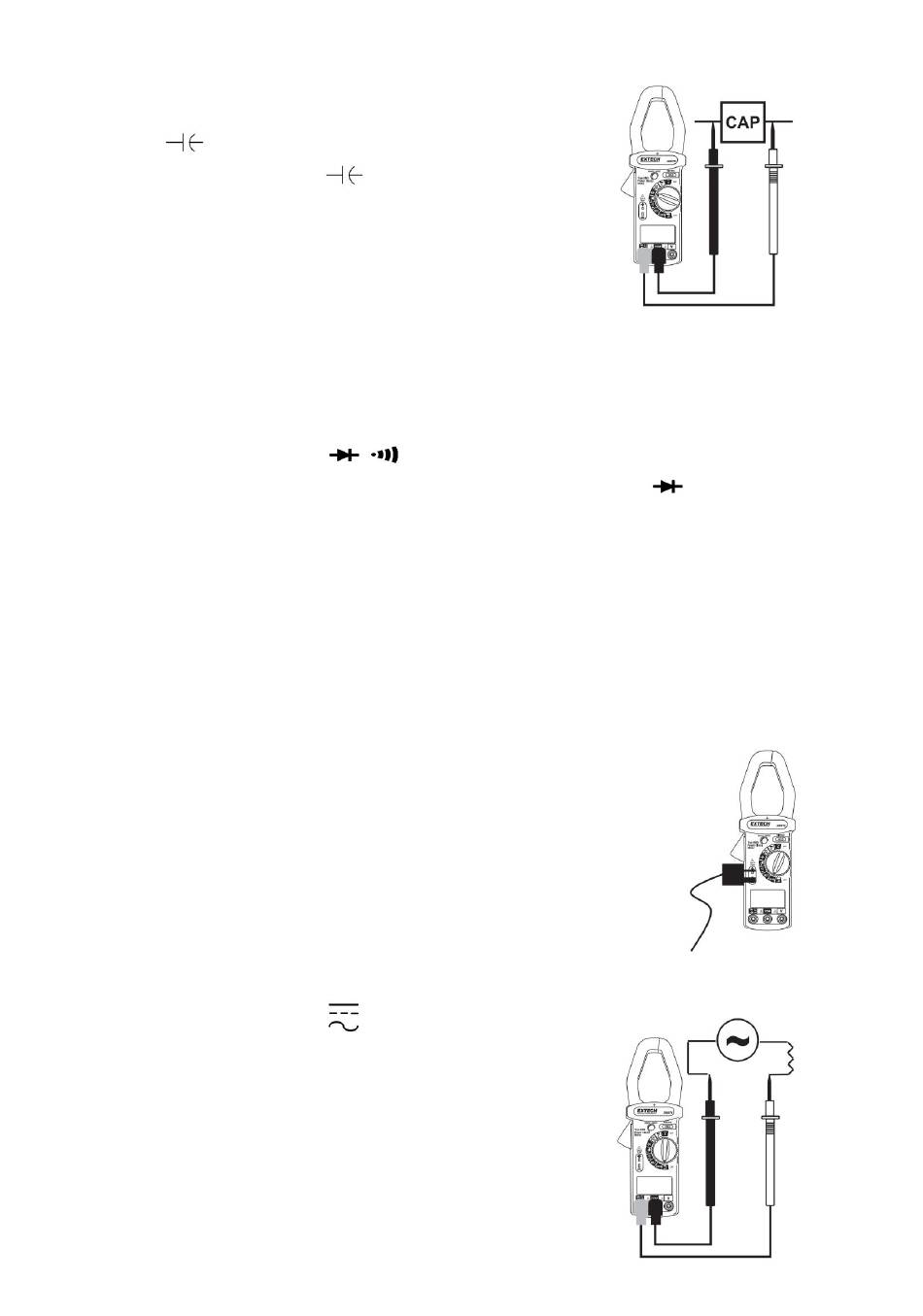

Kapazitätsmessungen
1. Entladen Sie den zu prüfenden Kondensator vollständig, bevor Sie fortfahren.
2. Stecken Sie die Prüfleitungen in die Eingangsbuchsen. (Schwarz an ,COM'
'
Rot zu
3. Stellen Sie den Drehschalter auf die Position .
4. Verbinden Sie die roten und schwarzen Messleitungen mit dem Kondensator.
Elektrolytkondensatoren (polarisierte Kondensatoren): Verbinden Sie das rote
Prüfkabel mit der positiven Seite und das schwarze Kabel mit der negativen Seite.
5. Lesen Sie den auf dem LCD angezeigten Kapazitätswert ab.
Hinweis: Große Kondensatoren benötigen eine lange Zeit zum Laden und zur automatischen Einstellung auf die
richtigen Bereich. (Im schlimmsten Fall bis zu 60 Sekunden). Für eine bessere Auflösung und kürzere Testzeit wird
empfohlen, den richtigen Bereich manuell vorab auszuwählen.

Diodentests

1. Stellen Sie den Drehschalter auf die Position "
2. Stecken Sie die Messleitungen in die Eingangsbuchsen. (Schwarz an „COM" und Rot an
3. Berühren Sie mit den Messspitzen die zu testende Diode oder Halbleiterverbindung. Beachten Sie das Messgerät
Lektüre.
4. Kehren Sie die Polarität der Messleitungen um, indem Sie die roten und schwarzen Leitungen vertauschen. Notieren Sie diesen Messwert.
5. Die Diode bzw. der Übergang kann wie folgt ausgewertet werden:
a. Wenn eine Anzeige einen Wert anzeigt und die andere Anzeige „OL" (Überlast) anzeigt, ist die Diode
Gut.
b. Wenn beide Messwerte „OL" anzeigen , ist das Gerät offen.
C.
Wenn beide Messwerte sehr klein oder Null sind, liegt ein Kurzschluss im Gerät
vor. d. Beachten Sie, dass in diesem Modus die akustische Durchgangsprüfungsfunktion aktiviert ist (<40 mV).

Temperaturmessungen

1. Stellen Sie den Drehschalter auf die Position „TEMP".
2. Drücken Sie die RANGE-Taste, um die gewünschte Maßeinheit auszuwählen (C oder
F).
3. Stecken Sie das Thermoelement Typ K in die Subminiatur-Eingangsbuchsen unten
links neben dem Drehwahlschalter.
4. Berühren Sie das zu prüfende Objekt mit dem Thermoelementsensor.
5. Lesen Sie den Temperaturwert auf dem LCD ab.
AC- und DC- µA -Messungen
1. Stellen Sie den Drehschalter auf die Position "
2. Stecken Sie die Prüfleitungen in die Eingangsbuchsen. (Schwarz an „COM" und
Rot an „µA")
3. Verbinden Sie die Prüfleitungen in Reihe mit dem Schaltkreis oder Gerät
im Test.
4. Das Messgerät wählt automatisch AC oder DC und den entsprechenden
Bereich.
5. Lesen Sie den aktuellen Wert auf dem LCD ab.
und ,').
' '
µA"-Stellung.
"-Stellung.
14
'
')
380976-EU-DE-V3.2 6/12
