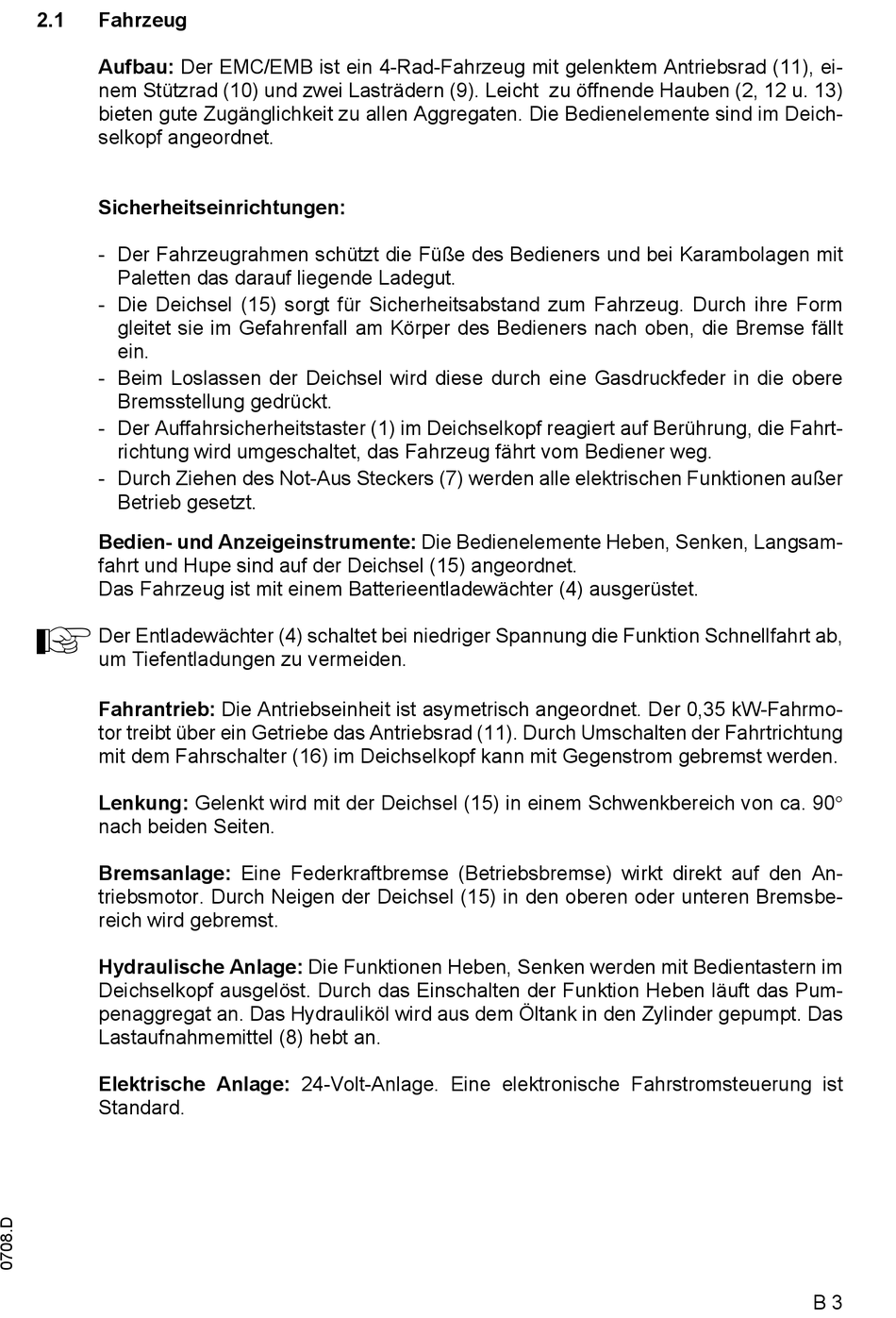

2.1

Fahrzeug

Aufbau: Der EMC/EMB ist ein 4-Rad-Fahrzeug mit gelenktem Antriebsrad (11), ei-
nem Stützrad (10) und zwei Lasträdern (9). Leicht zu öffnende Hauben (2, 12 u. 13)
bieten gute Zugänglichkeit zu allen Aggregaten. Die Bedienelemente sind im Deich-
selkopf angeordnet.
Sicherheitseinrichtungen:
- Der Fahrzeugrahmen schützt die Füße des Bedieners und bei Karambolagen mit
Paletten das darauf liegende Ladegut.
- Die Deichsel (15) sorgt für Sicherheitsabstand zum Fahrzeug. Durch ihre Form
gleitet sie im Gefahrenfall am Körper des Bedieners nach oben, die Bremse fällt
ein.
- Beim Loslassen der Deichsel wird diese durch eine Gasdruckfeder in die obere
Bremsstellung gedrückt.
- Der Auffahrsicherheitstaster (1) im Deichselkopf reagiert auf Berührung, die Fahrt-
richtung wird umgeschaltet, das Fahrzeug fährt vom Bediener weg.
- Durch Ziehen des Not-Aus Steckers (7) werden alle elektrischen Funktionen außer
Betrieb gesetzt.
Bedien- und Anzeigeinstrumente: Die Bedienelemente Heben, Senken, Langsam-
fahrt und Hupe sind auf der Deichsel (15) angeordnet.
Das Fahrzeug ist mit einem Batterieentladewächter (4) ausgerüstet.
A
Der Entladewächter (4) schaltet bei niedriger Spannung die Funktion Schnellfahrt ab,
um Tiefentladungen zu vermeiden.
Fahrantrieb: Die Antriebseinheit ist asymetrisch angeordnet. Der 0,35 kW-Fahrmo-
tor treibt über ein Getriebe das Antriebsrad (11). Durch Umschalten der Fahrtrichtung
mit dem Fahrschalter (16) im Deichselkopf kann mit Gegenstrom gebremst werden.
Lenkung: Gelenkt wird mit der Deichsel (15) in einem Schwenkbereich von ca. 90°
nach beiden Seiten.
Bremsanlage: Eine Federkraftbremse (Betriebsbremse) wirkt direkt auf den An-
triebsmotor. Durch Neigen der Deichsel (15) in den oberen oder unteren Bremsbe-
reich wird gebremst.
Hydraulische Anlage: Die Funktionen Heben, Senken werden mit Bedientastern im
Deichselkopf ausgelöst. Durch das Einschalten der Funktion Heben läuft das Pum-
penaggregat an. Das Hydrauliköl wird aus dem Öltank in den Zylinder gepumpt. Das
Lastaufnahmemittel (8) hebt an.
Elektrische Anlage: 24-Volt-Anlage. Eine elektronische Fahrstromsteuerung ist
Standard.
