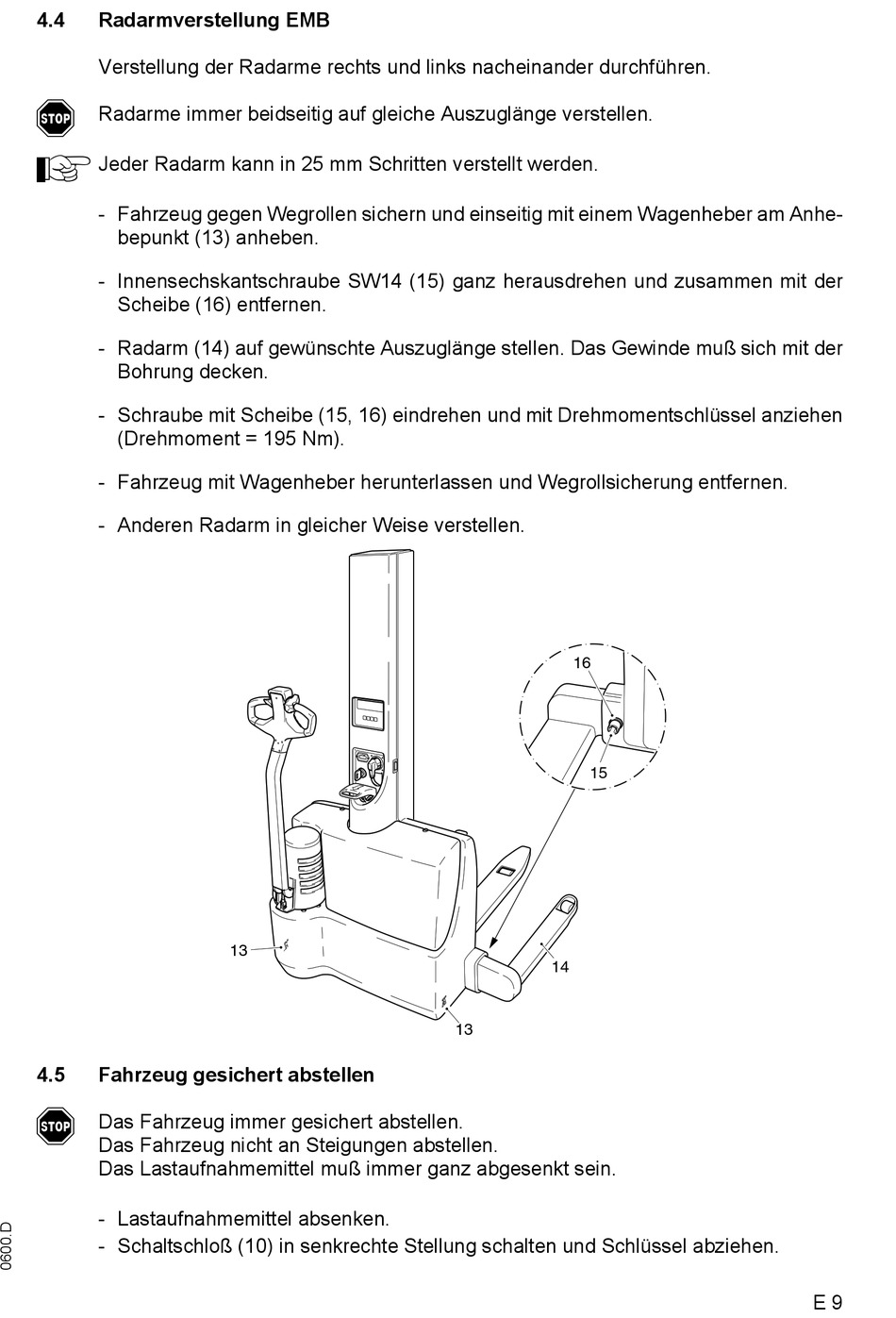

4.4

Radarmverstellung EMB

Verstellung der Radarme rechts und links nacheinander durchführen.
f
Radarme immer beidseitig auf gleiche Auszuglänge verstellen.
A
Jeder Radarm kann in 25 mm Schritten verstellt werden.
- Fahrzeug gegen Wegrollen sichern und einseitig mit einem Wagenheber am Anhe-
bepunkt (13) anheben.
- Innensechskantschraube SW14 (15) ganz herausdrehen und zusammen mit der
Scheibe (16) entfernen.
- Radarm (14) auf gewünschte Auszuglänge stellen. Das Gewinde muß sich mit der
Bohrung decken.
- Schraube mit Scheibe (15, 16) eindrehen und mit Drehmomentschlüssel anziehen
(Drehmoment = 195 Nm).
- Fahrzeug mit Wagenheber herunterlassen und Wegrollsicherung entfernen.
- Anderen Radarm in gleicher Weise verstellen.
4.5

Fahrzeug gesichert abstellen

f
Das Fahrzeug immer gesichert abstellen.
Das Fahrzeug nicht an Steigungen abstellen.
Das Lastaufnahmemittel muß immer ganz abgesenkt sein.
- Lastaufnahmemittel absenken.
- Schaltschloß (10) in senkrechte Stellung schalten und Schlüssel abziehen.
13
16
15
14
13
E 9
